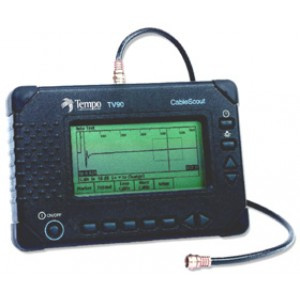

CableScout TV-90 — рефлектометр

CableScout TV-90 — рефлектометр

CableScout TV-90 — рефлектометр


Производитель:
Greenlee Textron
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение Рефлектометра TV 90:

Рефлектометр TV 90 предназначен для поиска неисправностей в коаксиальных кабелях. В частности прибор незаменим при развертывании и обслуживании систем кабельного телевидения (CATV).

Прибор оснащен системой поиска «плавающих» неисправностей. Малая ширина импульса (6 нс) обеспечивает достаточную для большинства применений точность. Максимальная длина линии — 1210м. Результаты измерений отображаются на контрастном ЖК-дисплее со встроенной подсветкой. Конструкция прибора позволяет пользоваться им практически в любых погодных условиях.

Прибор крайне легок в освоении. Для проведения измерений достаточно выбрать тип кабеля. Все остальное TV 90 сделает самостоятельно.

Для тех, кто впервые пользуется рефлектометром, предусмотрена система контекстно-зависимой справки.

Технические характеристики Рефлектометра TV 90:

Параметр Значения
Выходной тестовый сигнал Положительный синусоидальный импульс
Амплитуда (при нагрузке 105 Ом) 5 В при импульсе 6 нс;
6 В при импульсе 12 нс
Полное выходное сопротивление 75 Ом
Длительность импульса 6 нс, 12 нс
Защита по напряжению 200 В по постоянному напряжению + пиковое значение переменного напряжения
на максимальной частоте 440 Гц в течение 30 сек
Максимальная дальность 1210 м, в зависимости от типа кабеля и условий тестирования
Дисплей разрешение 520×200 точек высококонтрастный ЖК дисплей с диагональю 13.3 см, подсветка
Рабочие расстояния 8 рабочих расстояний
Фильтр фильтр верхних частот с частотой среза 150 кГц, плюс усреднение
Точность измерения по горизонтали на расстоянии от 0 до 70 м: ±70 см;
свыше 70 м: 1% + смещение относительно нуля
Коэффициент усиления от 0 до 63 дБ
Температура рабочая: от 0°C до +45°C;
хранения: от -20°C до +60°C
Влажность до 95%, без конденсации
Источник питания 6 щелочных батарей тип «АА»
Время работы 4.5 часа (без подсветки)
Наименование Количество
Рефлектометр TV90 1
