AnCom TDA-9 /101 /FF00 /Linux — анализатор систем связи

Производитель

AnСom

Гарантия

36 мес

Межповерочный интервал

24 мес

Артикул

84820

Является модификацией AnCom TDA-9 — анализатор систем связи

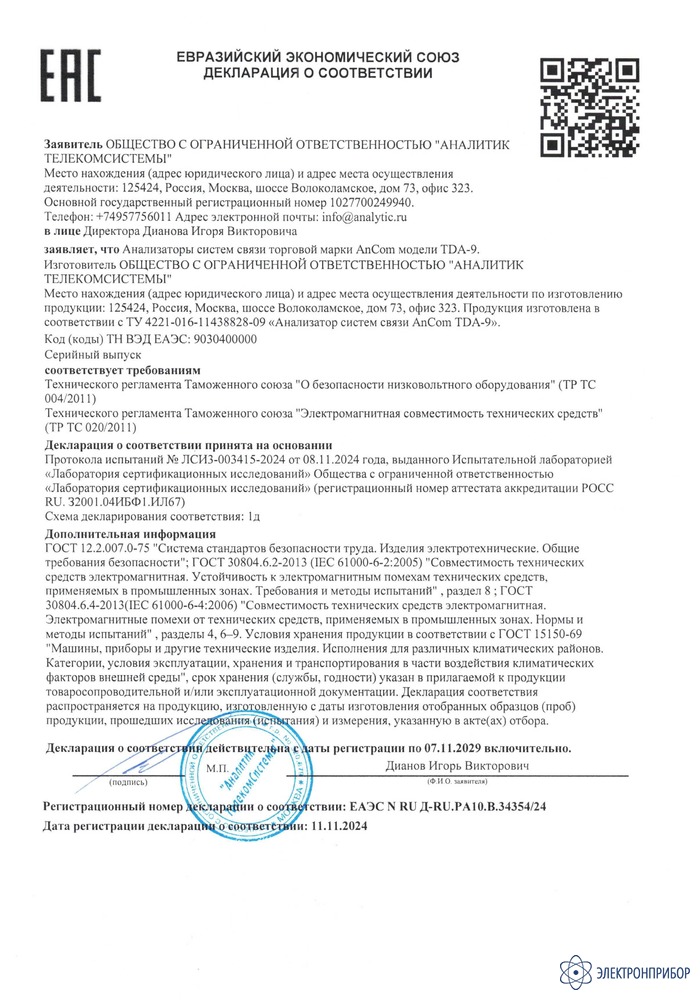

Декларация о соответствии (EAC)

jpg

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

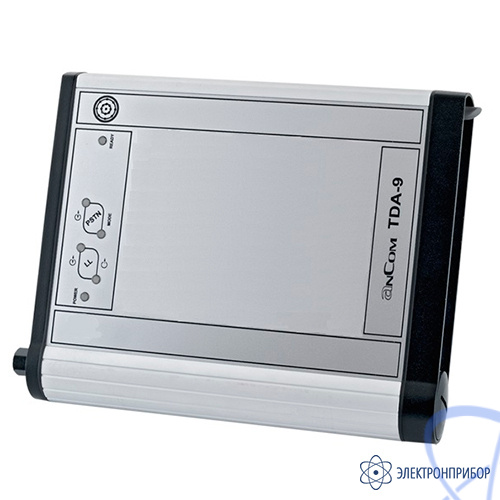

Назначение анализатора систем связи AnCom TDA-9

Анализатор систем связи AnCom TDA-9 - это многофункциональный портативный программно-аппаратный комплекс (ПАК) для паспортизации и контроля современных сетей, систем и каналов связи. AnCom TDA-9 развивает линию средств измерений связи для каналов ТЧ, ТфОП, ССОП, к которой относятся AnCom TDA-5, AnCom ПАИК, AnCom ПАИК-КПВ.

Помимо функций, поддерживаемых этими средствами, анализатор AnCom TDA-9 обеспечивает новые возможности:

анализ качества передачи речи - MOS оценка согласно ITU-T P.862;
измерение параметров эхо в зависимости от задержки;
контроль достоверности и искажений передачи DTMF-символов.

Управление программно-аппаратным комплексом (ПАК) AnCom TDA-9 осуществляется через программу для электронных вычислительных машин (ЭВМ), спроектированную и разработанную ООО «Аналитик-ТС».

Особенности анализатора систем связи AnCom TDA-9:

определение качества услуг связи в сетях VoIP, GSM, CDMA;
совместимость с AnCom TDA-5, AnCom TDA-5-G, AnCom ПАИК-КПВ, AnCom AT-3, AnCom AT-9, AnCom E-9.
удаленный доступ к анализатору по локальной сети или через Интернет.

Функциональные возможности AnCom TDA-9:

платформа с начальными функциями контроля сети ТфОП:
- определение коэффициента потерь вызовов (КПВ);
- контроль акустических сигналов и питания на абонентском окончании;
паспортизация каналов ТЧ:
- построение частотных и амплитудных характеристик;
- анализ спектра;
- измерение сопровождающих помех;
- контроль и измерение искажений передачи DTMF;
измерение качества передачи речи (LQ/MOS);
контроль эхо;
паспортизация ТфОП, ССОП, СпСП;
измерения в сетях VoIP, GSM и CDMA с использованием шлюзов.

Варианты исполнения анализатора систем связи AnCom TDA-9

Анализатор систем связи AnCom TDA-9 с 2025 года поставляется в обновленных вариантах исполнения:

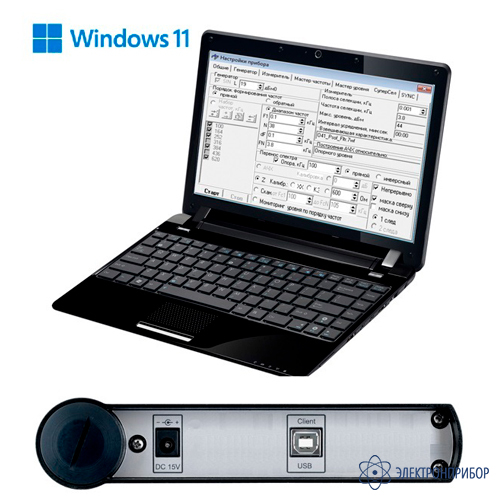

AnCom TDA-9 /101 /FF00 /Windows - работает под управлением ноутбука с экраном 10-11 дюймов на ОС Windows (входит в комплект поставки);

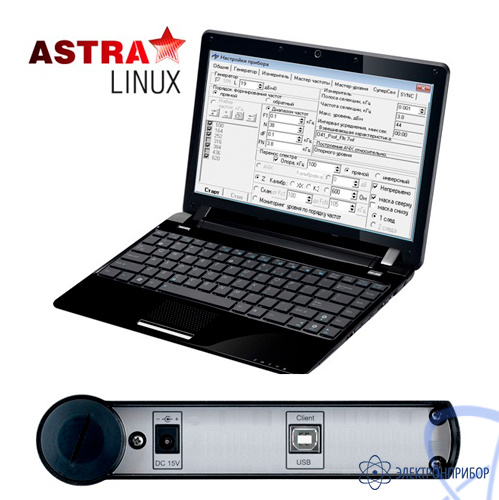

AnCom TDA-9 /101 /FF00 /Linux - работает под управлением ноутбука с экраном 10-11 дюймов на ОС Astra Linux (входит в комплект поставки).

Варианты исполнения не предполагают наличие встроенного компьютера и цветного ЖКИ: все измерения, а также печать протоколов и обмен данными, производятся через полноформатный интерфейс управляющего ПО на комплектном ноутбуке.

Автономность прибора сохраняется: питание от ИП и сменных аккумуляторов. Автоматизированное проведение измерений под управлением ноутбука на ОС Windows или ОС Astra Linux. Взаимодействие с удаленным анализатором и обеспечение двусторонних измерений.

Описание анализатора систем связи AnCom TDA-9

Анализаторы систем связи AnCom TDA 9 предназначены для измерения параметров каналов тональной частоты (ТЧ) с 2-проводным или 4-проводным аналоговым стыком, образованных в коммутируемой телефонной сети общего пользования (сети ТфОП), сети связи общего пользования (ССОП), спутниковых системах передачи (СпСП) и т. п.

Анализаторы состоят из генератора и измерительного устройства. Функционирование анализаторов основано на реализации измерительных процедур, рекомендованных Международным союзом электросвязи (МСЭ-Т).

Анализаторы обеспечивают:

измерение параметров каналов ТЧ и телефонных каналов, создаваемых аналоговыми или цифровыми системами передачи и линейными кодеками; при этом используются измерительные сигналы, основанные на гармоническом колебании;
формирование речевых измерительных сигналов для контроля качества каналов, образованных в сетях с коммутацией пакетов и (или) использованием речевых кодеков (вокодеров); с помощью объективного метода определения показателя качества передачи речи MOS (Mean Opinion Score - Средняя экспертная оценка разборчивости речи) в соответствии с рекомендацией МСЭ Т Р.862;
измерение параметров электрических сигналов акустической сигнализации для контроля показателей функционирования сетей ТфОП (ССОП) по коэффициенту потерь вызовов (КПВ);
измерение затухания и задержки эхосигнала для проверки влияния эхо;
измерение параметров двухтонального многочастотного сигнала (DTMF), а также контроль искажений передачи символов DTMF;
выполнение измерений в автоматическом режиме;
представление результатов в графической и табличной формах;
сопоставление результатов с заданными нормами;
накопление получаемых результатов измерений и значений параметров настройки в базе данных (БД), что позволяет посредством персонального компьютера (ПК):
- выводить результаты на экран и бумажный носитель;
- осуществлять их вторичную обработку;
- сохранять в долговременной памяти.

Анализаторы соответствуют общим техническим условиям по ГОСТ 22261 94, включая требования электробезопасности, а по устойчивости к климатическим и механическим воздействиям относятся к группе 3. Анализаторы соответствуют условиям электромагнитной совместимости по ГОСТ Р 51318.22 99 для объектов класса А.

Анализаторы изготавливаются и поставляются в различных вариантах исполнения, отличающихся видом управляющего устройства (встроенное, внешнее) и составом функций.

При использовании ПК, он должен удовлетворять следующим требованиям: процессор Pentium IV и выше, установленная операционная система (ОС) Windows или Astra Linux, свободный объем жесткого диска не менее 10 ГБ, объем ОЗУ не менее 512 МБ, наличие порта универсальной последовательной шины (USB Host).

Возможности анализатора AnCom TDA-9:

определение показателей качества передачи речи объективным методом согласно рекомендации ITU-T P.862;
- LQ Listening Quality (Качество прослушивания);
- MOS Mean Opinion Score (Средняя экспертная оценка разборчивости речи);
- NGN; P.862-оценка выполняется с использованием речевого сигнала, что позволяет установить показатели сеанса связи, реализуемого в любой сети, в том числе в сети с использованием технологий NGN;
- джиттер задержки и потери пакетов в NGN; P.862-оценка отражает влияние характерных для NGN ошибок и искажений межсетевого преобразования (шлюзования);
- инвариантность кодеков; P.862-оценка применима к любым кодекам и вокодерам (G.711, G.726, G.727, G.728, G.729, G.723.1, GSM-FR, -HR, -EFR, -AMR, CDMA-EVRC, -ACELP, -VSELP, TETRA,…).
измерение параметров эхо в зависимости от задержки (ITU-T G.111, G.122, G.131);
контроль достоверности и искажений передачи DTMF-символов (ITU-T Q.23, Q.24);
формирование показателей функционирования сетей телефонной связи – «Требования к организационно-техническому обеспечению устойчивого функционирования сети связи общего пользования» введены приказом Мининформсвязи РФ № 113 от 27.09.2007;
классификация качества телефонной сети общего пользования (ТфОП) – «Эксплуатационные нормы на электрические параметры коммутируемых каналов сети ТфОП» введены приказом Госкомсвязи РФ №54 от 05.04.1999;
паспортизация каналов ТЧ – «Нормы на электрические параметры каналов ТЧ магистральной и внутризоновых первичных сетей» введенны приказом Минсвязи РФ №43 от 15.04.96.

Обеспечиваемые измерения:

доля несостоявшихся вызовов на ССОП (коэффициент потерь вызовов) путем выполнения цикла наборов номера и вызова автоответчика; в процессе наборов дополнительно определяются параметры сигналов:
- ответ станции (ОС);
- контроль посылки вызова (СКПВ);
- сигнал автоответчика (АО);
- занято, занято-перегрузка, занято-отбой;
каналы ТЧ:
- остаточное затухание и сдвиг частоты;
- уровень шума и псофометр (ITU-T O.41);
- защищенность от нелинейных искажений (ITU-T O.42);
- дрожание фазы (ITU-T O.91) и амплитуды;
- паразитные модуляции k x 50Гц;
- случайные события – перерывы связи, импульсные помехи, скачки фазы и амплитуды (ITU-T O.62, O.71, O.95);
- АЧХ, ГВП (МЧС по ITU-T O.81);
- защищенность от помех и шумов квантования (ITU-T O.131, O.132);
- амплитудные характеристики;
- ЧХ переходных влияний и импеданса;
- селективные уровни (анализатор спектра);
- передача DTMF;
- оценка LQ\MOS;
класс качества сетей ССОП (ТфОП):
- основные параметры и характеристики (затухание, сдвиг частоты, невзвешенный и псофометрический шум, дрожание фазы и амплитуды, случайные события, АЧХ, ГВП, селективные уровни, защищенность от помех, шумов квантования, нелинейных искажений и паразитной модуляции);
- амплитудные характеристики;
- характеристика эхо;
- передача DTMF;
- оценка LQ\MOS.

Технические характеристики анализатора систем связи AnCom TDA-9

Параметр			Значение
Характеристики подключения
Модуль полного входного/выходного сопротивления, Ом			600
Пределы допускаемой абсолютной погрешности модуля полного входного/выходного сопротивления, Ом			±12
Затухание асимметрии входа/выхода в полосе частот 100...3800 Гц, дБ			≥43
Характеристики генератора
Пределы допускаемой относительной погрешности установки уровня мощности, дБ	одночастотного гармонического сигнала (в диапазоне 20...4000 Гц): - в диапазоне -40...10 дБм; - в диапазоне -70...-40 дБм		±0,2 ±0,5
	многочастотного сигнала (МЧС) - 38 частот в диапазоне 100...3800 Гц при выходном уровне 0 дБм (с возможностью уменьшения до -40 дБм)		±0,5
	4-частотного сигнала (854, 866, 1364, 1396 Гц) при выходном уровне 0 дБм (с возможностью уменьшения до -70 дБм)		±0,5
	двухтонального многочастотного (DTMF) сигнала (НЧ и ВЧ-составляющие согласно рекомендации МСЭ-T Q.23) при выходном уровне каждой составляющей 0 дБм (с возможностью уменьшения до -40 дБм)		±0,5
	псевдослучайного шумового сигнала (рекомендация МСЭ-T O.131) в диапазоне 350...550 Гц при выходном уровне 0 дБм (с возможностью уменьшения до -70 дБм)		±0,5
	речевого сигнала при выходном уровне 10 дБм (с возможностью уменьшения до -40 дБм)		±1
	сигнала для измерения эхо при выходном уровне 0 дБм (с возможностью уменьшения до -40 дБм)		±0,5
Пределы допускаемой абсолютной погрешности установки частоты, Гц	гармонического сигнала с частотой f, задаваемой в диапазоне 20...4000 Гц с шагом 1 Гц		±(f×10^-4+0,01)
	двухтонального многочастотного (DTMF) сигнала, частотные составляющие f которого, выбираемые из рядов номинальных значений (НЧ 697, 770, 852, 941 Гц и ВЧ 1209, 1336, 1447, 1633 Гц), могут быть изменены в пределах -5...5 % от номинального значения		±0,2
Уровень собственных шумов (в заблокированном состоянии генератора) в полосе частот 300...3400 Гц, дБм, не более			-80
Характеристики измерителя
Пределы допускаемой относительной погрешности измерения уровня гармонического сигнала или уровня составляющей спектра с шириной 25 Гц, дБ: - в диапазоне -70...10 дБм - в диапазоне -100...-70 дБм			±0,2 ±0,5
Пределы допускаемой относительной погрешности измерения затухания уровня сигнала, дБ: - в диапазоне -20...80 дБ - в диапазоне 80...100 дБ			±0,2 ±1
Пределы допускаемой абсолютной погрешности измерения частоты (f), Гц, в диапазоне 300...3400 Гц			±f×10^-4
Пределы допускаемой абсолютной погрешности измерения изменения частоты в канале связи, Гц, в диапазоне -20...20 Гц			±0,1
Пределы допускаемой относительной погрешности измерения уровня шума, невзвешенного в полосе частот 300...3400 Гц и псофометрического (рекомендация МСЭ-T O.41), с подавлением и без подавления сигнала, дБ: - в диапазоне -70...-10 дБм - в диапазоне -90...-70 дБм			±1 ±2
Пределы допускаемой относительной погрешности измерения отношения уровня сигнала к уровню шума в диапазоне 300...3400 Гц, дБ: - в диапазоне 0...50 дБ - в диапазоне 50...60 дБ			±1 ±2
Пределы допускаемой относительной погрешности измерения максимального на секундном интервале уровня импульсной помехи с подавлением сигнала при регистрации импульсных помех, дБ, в диапазоне -20...10 дБ			±2
Пределы счета событий превышения уровнем импульсных помех установленного порога			0 - 9999
Пределы допускаемой относительной погрешности измерения минимального на секундном интервале уровня перерыва при регистрации перерывов связи, дБ, в диапазоне -40...0 дБ			±1
Пределы счета перерывов связи ниже установленного порога с длительностью: до 3 мс, 3 - 30 мс, 30 - 300 мс, до 300 мс, 300 мс - 60 с, более 60 с, 3 мс - 60 с			0 - 9999
Пределы допускаемой абсолютной погрешности измерения максимального на секундном интервале скачка фазы Δφ, град, в диапазоне 5...45 град			±Δφ×10^-1
Пределы счета событий скачков фазы выше установленного порога			0 - 9999
Пределы допускаемой относительной погрешности измерения максимального на секундном интервале скачка амплитуды, дБ, в диапазоне 2...9 дБ			±0,5
Пределы счета событий скачков амплитуды выше установленного порога			0 - 9999
Пределы допускаемой относительной погрешности измерения по МЧС частотной характеристики затухания уровня (АЧХ) в диапазоне частот 300...3400 Гц, дБ: - в диапазоне -20...20 дБ - в диапазоне 20...60 дБ			±0,3 ±0,5
Пределы допускаемой абсолютной погрешности измерения по МЧС частотной характеристики относительного группового времени прохождения сигнала (ГВП) в диапазоне частот 300...3400 Гц, мс, в диапазоне 0...10 мс			±0,3
Пределы допускаемой относительной погрешности измерения по МЧС частотной характеристики отношения уровней частотных составляющих сигнала в диапазоне частот 300...3400 Гц к соответствующим составляющим уровня шума, дБ, в диапазоне 0...60 дБ			±2
Пределы допускаемой относительной погрешности измерения защищенности сигнала от шума квантования (рекомендации МСЭ-T O.131 и O.132) в диапазоне частот 300...3400 Гц, дБ: - в диапазоне 0...60 дБ - в диапазоне 60...70 дБ			±1 ±2
Пределы допускаемой относительной погрешности измерения частотной характеристики защищенности сигнала от продуктов модуляции кратностью k×50 Гц, дБ: - в диапазоне 10...60 дБ - в диапазоне 60...70 дБ			±1 ±2
Пределы допускаемой абсолютной погрешности измерения 4-частотным методом (по рекомендации МСЭ-T O.42) коэффициента нелинейности (K) 2-го порядка, 3-го порядка, 2-го и 3-го порядка, %, в диапазоне 0,1...100 %			±K×10^-1
Пределы допускаемой абсолютной погрешности измерения размаха дрожания фазы (Φ) в диапазоне частот 20...300 Гц, град, в диапазоне 0,2...45 град			±(Φ×5×10^-z+0,2)
Пределы допускаемой абсолютной погрешности измерения размаха дрожания амплитуды (A) в диапазоне частот 20...300 Гц, %, в диапазоне 0,4...70 %			±(A×5×10^-z+0,2)
Пределы допускаемой относительной погрешности измерения минимального значения суммарного уровня 2-частотных составляющих сигнала DTMF, дБ, в диапазоне -35...3 дБм			±1
Пределы допускаемой относительной погрешности измерения максимальной по абсолютному значению разности уровней 2-частотных составляющих сигнала DTMF с сохранением знака разности, дБ, в диапазоне -15...15 дБ			±1
Пределы допускаемой абсолютной погрешности измерения отклонения частот 2-частотных составляющих сигнала DTMF от номинальных значений, %, в диапазоне 0...2,5 %			±0,1
Пределы допускаемой относительной погрешности измерения частотной характеристики затухания уровня сигнала (АЧХ) в диапазоне частот 300...3400 Гц с использованием речевого сигнала, дБ, в диапазоне -12...40 дБ			±2
Пределы допускаемой абсолютной погрешности измерения размаха дрожания задержки передачи (разность максимального и минимального значений задержки передачи - джиттер задержки) с использованием речевого сигнала, мс, в диапазоне 0...500 мс			±1
Пределы допускаемой абсолютной погрешности измерения частотной характеристики модуля полного сопротивления (Z) нагрузки в диапазоне 300...3400 Гц с использованием МЧС, Ом: - в диапазоне 3...300 Ом - в диапазоне 300...3000 Ом			±(Z×5×10^-z+1) ±Z×3×10^-z
Пределы допускаемой относительной погрешности измерения частотной характеристики затухания асимметрии нагрузки в диапазоне 300...3400 Гц с использованием МЧС, дБ: - в диапазоне 15...50 дБ - в диапазоне 50...60 дБ			±0,5 ±1
Пределы допускаемой относительной погрешности измерения частотной характеристики переходного затухания в диапазоне 300...3400 Гц с использованием МЧС, дБ, в диапазоне 80 дБ			±0,5
Пределы допускаемой относительной погрешности измерения затухания эхо, дБ: - в диапазоне 12...20 дБ - в диапазоне 20...30 дБ - в диапазоне 30...50 дБ - в диапазоне 50...60 дБ			±3 ±1 ±0,5 ±1
Пределы допускаемой абсолютной погрешности измерения задержки (T) эхо, мс, в диапазоне 10...2000 мс			±(T×10^-z+2)
Пределы допускаемой относительной погрешности измерения уровня электрических сигналов акустической сигнализации, дБ: - в диапазоне -20...0 дБм - в диапазоне -40...-20 дБм			±0,5 ±1
Пределы допускаемой относительной погрешности измерения защищенности электрических сигналов акустической сигнализации от шума в полосе частот 300...3400 Гц, дБ, в диапазоне 10...40 дБ			±1
Пределы допускаемой абсолютной погрешности измерения частоты электрических сигналов акустической сигнализации, Гц, в диапазонах 320...580 и 700...1050 Гц			±0,5
Пределы допускаемой абсолютной погрешности измерения задержки электрических сигналов акустической сигнализации, с, в диапазоне 0,2...50 с			±0,2
Пределы допускаемой абсолютной погрешности измерения длительности электрических сигналов акустической сигнализации, с, в диапазонах 1...10 и 0,3...2 с			±0,1
Пределы допускаемой абсолютной погрешности измерения периода следования электрических сигналов акустической сигнализации, с, в диапазонах 2,01...6,00, 0,51...1,99 и 0,30...0,49 с			±0,1
Пределы допускаемой абсолютной погрешности измерения напряжения (U) постоянного тока, В, в диапазонах -100...100 и -15...15 В			±(U×10^-z+0,5)
Пределы допускаемой абсолютной погрешности измерения величины постоянного тока (I), мА, в диапазонах -70...-5 и 5...70 мА			±(I×10^-z+0,5)
Общие характеристики
Питание от сети переменного тока		с частотой, Гц	50±2,5
		с напряжением, В	220^+zz_-33
Питание от встроенного аккумуляторного источника питания постоянного тока или комплектного источника питания с номинальным выходным напряжением постоянного тока, В			15
Потребляемая мощность, ВА, не более			35
Масса без внешнего источника питания, кг, не более			1,5
Габаритные размеры анализатора без блока питания не более, мм		длина	220
		ширина	168
		высота	37
Рабочие условия применения и хранения		диапазон температур воздушной среды, °C	5...40
		влажность воздуха при температуре +25 °C, %, до	90
Условия транспортирования		диапазон температур воздушной среды, °C	-25...55
		влажность воздуха при температуре +25 °C, %, до	95
Наработка на отказ, ч, не менее			10000
Средний срок службы, лет, не менее			10

Комплект поставки AnCom TDA-9 /101 /FF00 /Linux

№	Наименование	Количество
1	Блок анализатора	1

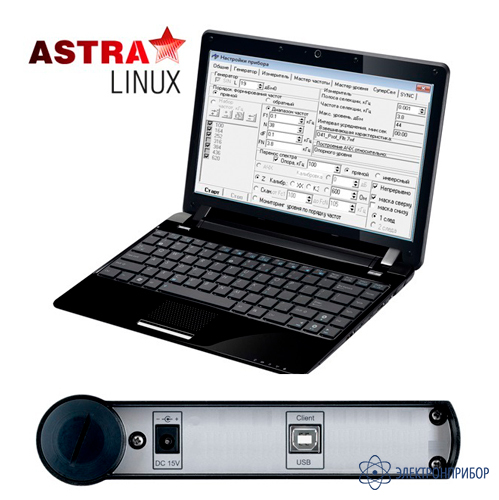

2	Ноутбук с экраном 10-11 дюймов на ОС Astra Linux с предустановленным управляющим ПО	1
3	Источник питания (ИП)	1
4	Соединительные кабели и принадлежности	1
5	Транспортная сумка	1
6	Документация и СПО	1

Опция Linux

— ноутбук на ОС Astra Linux с ПО для анализаторов AnCom

Под заказ

Запросить цену

Документация для AnCom TDA-9 /101 /FF00 /Linux — анализатор систем связи

AnCom TDA-9 /101 /FF00 /Windows

— анализатор систем связи

Под заказ

Запросить цену
