Назначение многоканального анализатора AnCom TDA-5/33131:

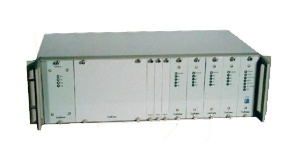

Анализатор AnCom TDA-5/33131 выполнен в корпусе типа 3HE84TE266T (482 х 311 х 140 мм), соответствующем рекомендации МЭК 297 (19’’ конструктивы, Евромеханика). Анализатор AnCom TDA-5/33131 имеет модульную архитектуру и ориентирован на установку в аппаратном зале в стандартные приборные шкафы. Корпус конструктивно объединяет модули: измерителя-генератора, коммутатора и блока питания.

В анализатор AnCom TDA-5/33131 могут быть установлены до 9-ти модулей коммутации. Каждый модуль коммутации позволяет подключаться «в разрыв канала» или «параллельно высокоомно», в двухпроводном (32 канала) или четырехпроводном (16 каналов) режимах.

Технические характеристики многоканального анализатора AnCom TDA-5/33131:

Характеристики формируемых измерительных сигналов:

Параметр	Значение
Выходное сопротивление генератора	600±18 Ом
Затухание асимметрии выхода генератора	Не менее 43 дБ
Гармонический сигнал	Частота 300…3400 Гц; шаг 0,1 Гц; погрешность задания частоты ±0,01% Уровень -40…10 дБм; шаг 0,1 дБ; погрешность задания уровня ±0,2 дБ Коэффициент гармоник не более 0,05%
Псевдослучайный сигнал для измерения сопровождающих помех (O.131)	Полоса частот 350…550 Гц Уровень -40…0 дБм; шаг 0,1 дБ; погрешность задания уровня ±0,5 дБ
Многочастотный сигнал для измерения частотных характеристик канала – МЧС	Состав частот 100, 200, 300,…3800 Гц (доп. 3.7) Уровень -40…0 дБм; шаг 0,1 дБ; погрешность задания уровня ±0,5 дБ
Четырехчастотный сигнал для измерения нелинейных искажений (O.42)	Уровень -40…0 дБм; шаг 0,1 дБ; погрешность задания уровня ±0,5 дБ
Радиоимпульс для измерения затухания эхо-сигнала	Частота заполнения 300…3400 Гц Уровень -40…0 дБм; шаг 0,1 дБ; погрешность задания уровня ±0,5 дБ Длительности импульса и паузы 0,01…10 с
Блокированное состояние генератора для измерения собственных шумов канала	Уровень собственного шума не выше -80 дБм
Дополнительный двухчастотный сигнал (O.81) для измерения частотных характеристик канала	Уровень -40…0 дБм, шаг 0,1 дБ

Характеристики измерителя:

Параметр		Значение
Согласованное / высокоомное симметричное подключение измерителя		600 ± 12 Ом / более 20 кОм
Полоса частот измерителя		25…6000 Гц
Измерение уровней сигнала, невзвешенного и псофометрического шума		-95…10 дБм (доп. 3.1, О.41, ±[0,2…2] дБ)
Измерение соотношения «Сигнал/Шум» (шум квантования) по псевдослучайному (O.131) и гармоническому (O.132) сигналам		0…50 дБ (±[1…2] дБ)
Измерение частоты		300…3400 Гц (±0,01%)
Измерение изменения частоты 1020 Гц в канале связи		-10…10 Гц (±0,1 Гц)
Измерение затухания эхо-сигнала		до 60 дБ (±1 дБ)
Построение эхограммы		развертка по задержке эхо до 2500 мс
Измерение нелинейных искажений по гармоническому и четырехчастотному сигналу (O.42)		0,1…10% (±10% от измеренного значения)
Быстрое измерение частотных характеристик в диапазоне 100…3800 Гц с использованием МЧС	Затухание – АЧХ	до 35 дБ (±0,2 дБ)
	Групповое время прохождения – ГВП д	до 10 мс (±3%)
	Соотношение «Сигнал/Шум»	до 50 дБ
	Импеданс	до 10000 Ом (±[3…10]%)
	Электрическая емкость	10…2000 нФ (±5%)
Измерение АЧХ и ГВП с использованием двухчастотного измерительного сигнала (О.81)		режим введен в целях совместимости с ранее выпускавшимися анализаторами
Измерение затухания паразитной модуляции		до 70 дБ (±[0.4…1] дБ)
Измерение уровней селективных помех		до минус 99 дБм (±[0.2…2] дБ)
Измерение размаха дрожания фазы		до 45 угловых градусов (O.91, ±5%)
Измерение размаха дрожания амплитуды		до 70% (±5%)
Анализ случайных событий		счет импульсных помех (O.71), счет перерывов связи (O.62), счет скачков амплитуды и фазы (O.95)

№	Наименование	Количество
1.	Многоканальный анализатор AnCom TDA-5/33131	1
