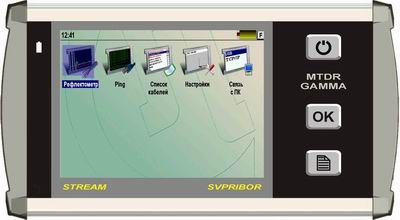

Технические характеристики импульсного рефлектометра высокого разрешения ГАММА
| Диапазоны измеряемых расстояний |
60 м - 65 км |
| Максимальное разрешение |
0,2 м |
| Перекрываемое затухание не менее |
80 дБ |
| Длительность зондирующего импульса |
16-50000 нс |
| Диапазон установки коэффициента укорочения |
1-7 с шагом 0,001 |
| Защита по входу |
Да |
Специальные функции рефлектометра высокого разрешения ГАММА
- Функция «антилыжа»
- Функция подавления затухания
«Лыжа» – проблема для рефлектометров. Зондирующий импульс заряжает кабель, смещая рефлектограмму вверх и маскируя дефект. Слева показана работа рефлектометра на одном и том же кабеле с выключенной и включенной функцией «антилыжа». Расположение маркеров идентично.
Измерительный маркер, отмеченный стрелками на концах, стоит на подозрительном месте, где наблюдается какое-то изменение. Идентифицировать его практически невозможно.
Вид рефлектограммы с исправленной «лыжей» принципиально лучше. Исчезла мертвая область после зондирующего импульса. Слабо различимый дефект кабеля теперь может быть четко локализован.
Режимы просмотра рефлектометра высокого разрешения ГАММА
Запись рефлектограмм
Записанные рефлектограммы хранятся в базе данных прибора.
База может передаваться на компьютер и обратно.
Данные разных приборов обмениваются.
Режимы просмотра:
- Просмотр рефлектограммы из памяти
- Сравнение измерения и памяти
- Разность измерения и памяти
DSL-анализатор
Особенности DSL-анализатора

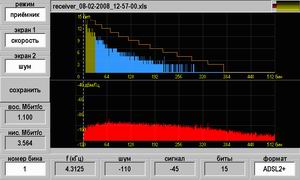

В этом режиме прибор работает, как DSL-приемник в частотных измерениях SELT и DELT.
SELT: Cпектры сигналов и шумы в линии.
DELT: При работе с удаленным генератором прибор за несколько секунд сканирует частотный диапазон и определяет физический скоростной потенциал линии с анализом потерь на шум.
Измеряемые параметры DSL-анализатора:
- Шум / NOISE
- АЧХ / INSERTION LOSS
- Побиновые характеристики / BitRate
- SNR
Функция Ethernet
Особенности функции Ethernet
- Ethernet Ping
- Тестирование IPTV
- Связь с компьютером

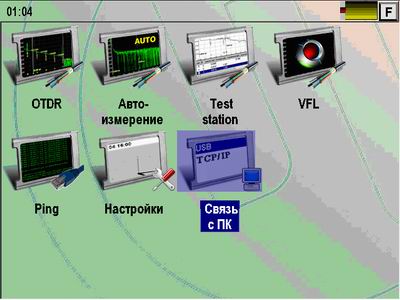

FTP Интернет сервис – новая уникальная функция платформы Гамма
Особенности FTP интернет сервиса
Доступ в Интернет или локальную сеть организован прямо с измерительного прибора в точках Ethernet-подключения (мультиплексоры, IP DSLAM), и может быть осуществлен во время проведения измерений.
Это дает измерителю новые возможности:
- получение опорных рефлектограмм с FTP-сервера
- получение шаблонов Test Station
- передача измерений на FTP-сервер и их хранение
- подключение к измерениям экспертной помощи
Организация доступа FTP интернет сервиса
Настройки сети выполнены в компьютерном стандарте, хорошо известном пользователю.
В случае сети с динамическим распределением адресов, можно настройки получить автоматически от роутера (DHCP).
