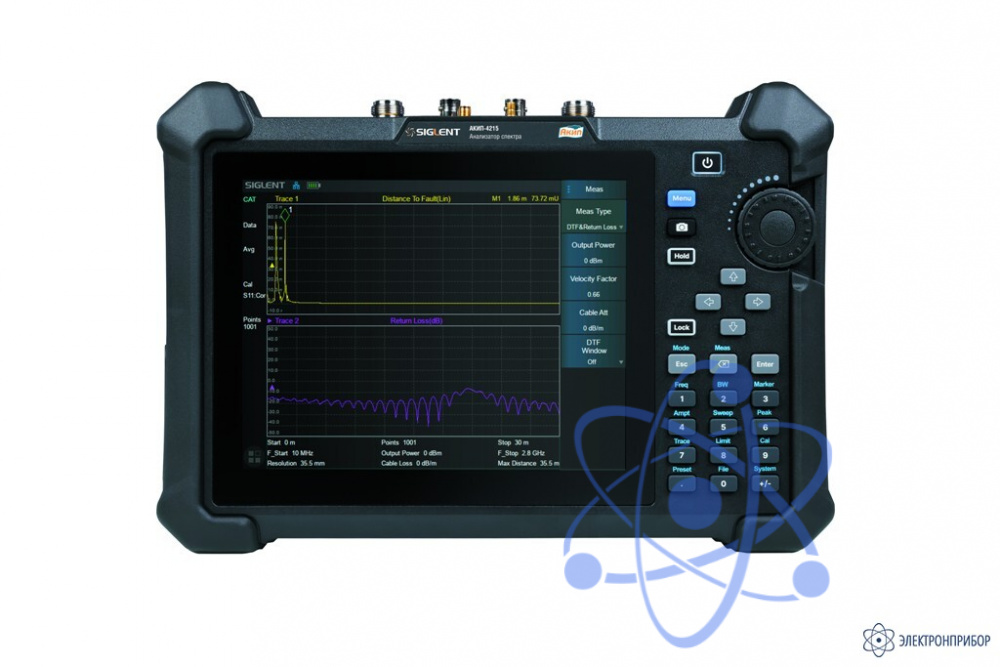

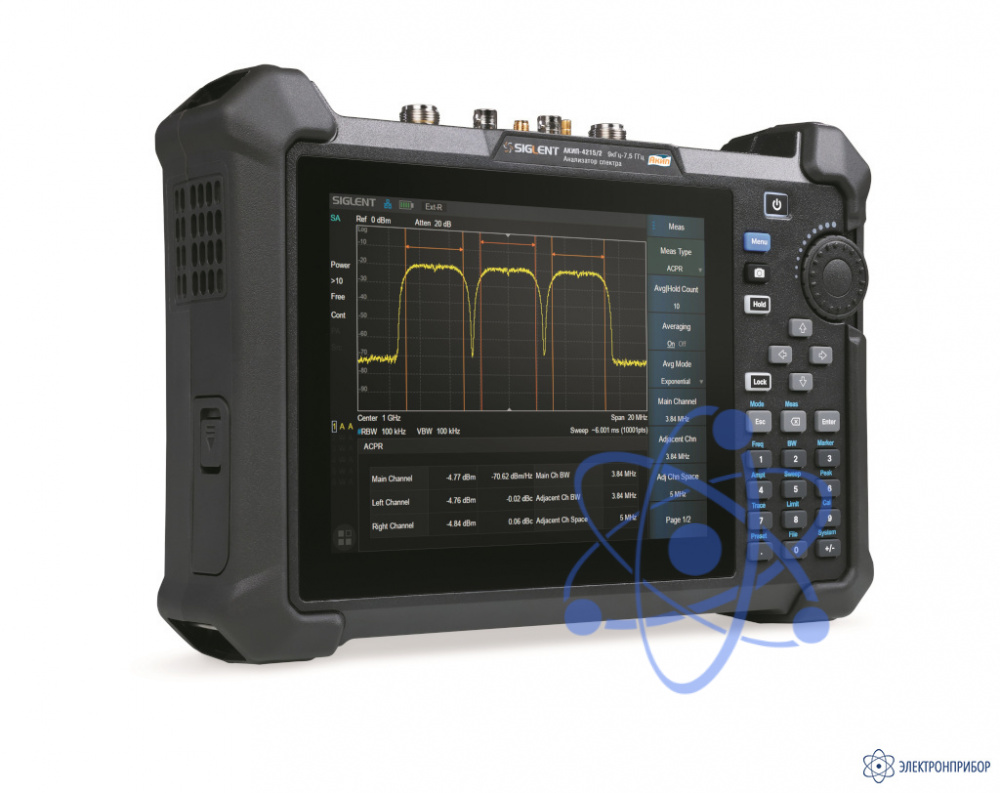

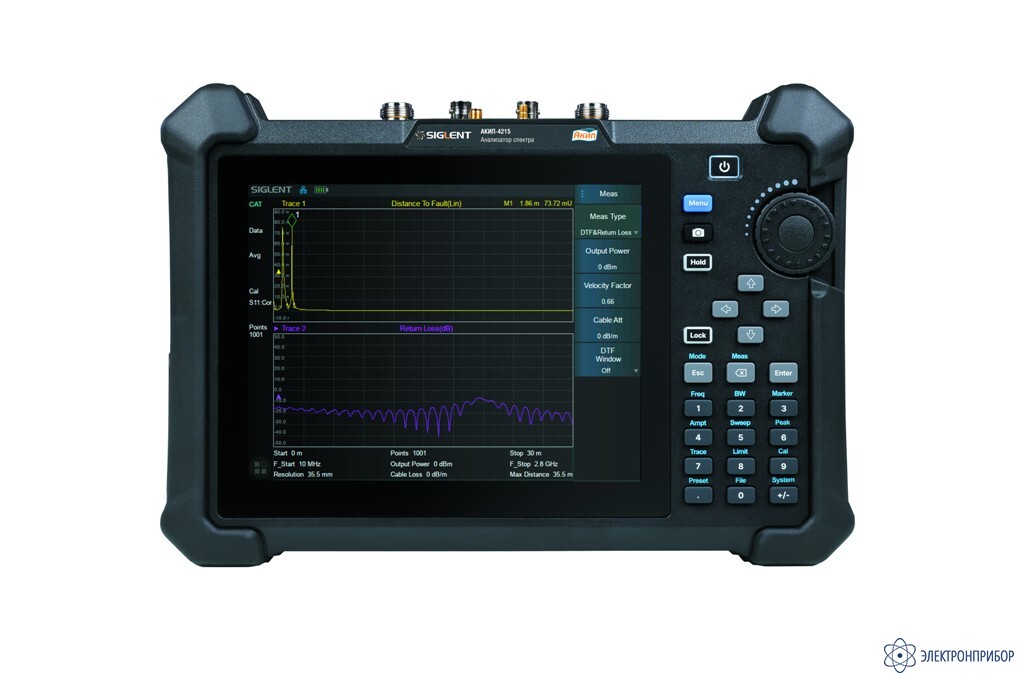

Параметры
|
Значение
|
|
АКИП-4215
|
АКИП-4215 с опцией SHA850-F2
|
|
Частота
|
|
Частотный диапазон
|
9 кГц … 3,6 ГГц
|
9 кГц … 7,5 ГГц
|
|
Разрешение
|
1 Гц
|
|
Погрешность источника опорной частоты
|
±5·10-6
|
|
Температурная нестабильность частоты
|
±1·10-6
|
|
Погрешность при синхронизации по GPS
|
±1·10-8
|
|
Погрешность измерения частоты f встроенным частотомером
|
±((δ0+δt)·f+1), где
δ0 – относительная погрешность частоты внутреннего опорного генератора;
δt – относительная температурная нестабильность частоты опорного генератора
|
|
Максимальное разрешение по частоте в режиме частотомера
|
0,1 Гц
|
|
Полоса обзора
|
0; 100 Гц … до максимальной частоты в зависимости от модели
|
|
Плотность фазовых шумов
|
-100 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-100 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
|
|
Скорость развертки
|
1 мс … 5000 с
|
|
Маркер
|
|
Разрешение маркера
|
Полоса обзора / (число точек развертки – 1)
|
|
Погрешность измерения частоты маркером
|
±((δ0+δt)·Fизм+0,01·Fобзор+0,1·Fпч+kм), где
δ0 – относительная погрешность частоты внутреннего опорного генератора;
δt – относительная температурная нестабильность частоты опорного генератора;
Fизм – измеренное значение частоты маркером;
Fобзор – установленное значение полосы обзора;
Fпч – установленное значение полосы пропускания фильтра ПЧ;
kм – разрешение при измерении частоты маркером
|
|
Разрешение по частоте в режиме измерения маркером
|
Fобзор/750
|
|
Полоса пропускания
|
|
Полоса пропускания ПЧ
|
1 Гц … 10 МГц (шаг 1-3-10)
|
|
Погрешность полос пропускания фильтров ПЧ (Гц)
|
±1 Гц - для FПЧ 1 Гц
±(0,05·FПЧ + 1 Гц) - для FПЧ > 1 Гц < 10 МГц
±0,05·FПЧ - для FПЧ 10 МГц
|
|
Коэффициент прямоугольности фильтров ПЧ
|
4,8 по уровням -60 дБ и -3 дБ
|
|
Полоса пропускания видео
|
1 Гц…10 МГц (шаг 1-3-10)
|
|
Уровень
|
|
Диапазон измерений
|
От среднего уровня собственных шумов до +10 дБм в полосе
от 100 кГц до 1 МГц;
до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен
|
|
Аттенюатор
|
0 … 50 дБ (шаг 1 дБ)
|
|
Предусилитель
|
25 дБ
|
|
Максимальный входной уровень
|
± 50 Впост
30 дБм (не более 3 минут, частота ≥10 МГц, аттенюатор 20 дБ)
|
|
Опорный уровень
|
-100 дБм…+30 дБм (шаг 1 дБ)
|
|
Неравномерность АЧХ
|
±0,8 дБ с выключенным предусилителем,
±1,2 дБ с включенным предусилителем,
относительно уровня сигнала на частоте 50 МГц (опорная частота 50 МГц, внутренний аттенюатор 20 дБ)
|
|
Средний уровень собственного шума (DANL)
|
С выключенным предусилителем
|
С включенным предусилителем
|
|
100 кГц…1 МГц
|
-132 дБм
|
-132 дБм
|
|
>1 МГц…10 МГц
|
-142 дБм
|
-162 дБм
|
|
>10 МГц…600 МГц
|
-140 дБм
|
-159 дБм
|
|
>600 МГц…1,8 ГГц
|
-138 дБм
|
-158 дБм
|
|
>1,8 МГц…3,05 ГГц
|
-134 дБм
|
-156 дБм
|
|
>3,05 МГц…3,65 ГГц
|
-134 дБм
|
-158 дБм
|
|
>3,65 МГц…4,15 ГГц
|
-137 дБм
|
-158 дБм
|
|
>4,15 ГГц…5,05 ГГц
|
-135 дБм
|
-157 дБм
|
|
>5,05 ГГц…5,9 ГГц
|
-135 дБм
|
-156 дБм
|
|
>5,9 ГГц…6,7 ГГц
|
-136 дБм
|
-155 дБм
|
|
>6,7 МГц…7,5 ГГц
|
-134 дБм
|
-154 дБм
|
|
Параметры нормируются при следующих условиях: аттенюатор 0 дБ, Fпч=10 Гц, усреднение ≥ 50
|
|
Пределы допускаемой абсолютной погрешности измерения уровня мощности на частоте 50 МГц
|
С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм)
С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм)
|
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения полос пропускания фильтра ПЧ
|
Относительно опорной Fпч=10 кГц: ±0,26 дБ
|
|
КСВ
|
≤ 1,7 (1 МГц…3,05 ГГц)
≤ 1,5 (3,05 ГГц…7,5 ГГц)
Аттенюатор 10 дБ, частота несущей ≥1 МГц)
|
|
Гармонические искажения второго порядка
|
-65 дБм (50 МГц…3,05 ГГц)
-80 дБм (>3,05 ГГц…3,75 ГГц)
Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
|
|
Интермодуляционные искажения третьего порядка
|
+9,5 дБм (50 МГц…3,05 ГГц)
+13 дБм (>3,05 ГГц…7,5 ГГц)
Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
|
|
Трекинг генератор (опция)
|
|
Диапазон частот
|
100 кГц … 3,6 ГГц
|
100 кГц … 7,5 ГГц
|
|
Выходной уровень
|
-40 дБм…0 дБм (разреш 1 дБ)
|
|
Погрешность установки уровня мощности
|
± 1 дБ (на частоте 50 МГц)
|
|
КСВН
|
< 2
|
|
Неравномерность АЧХ
|
± 2 дБ
|
|
Защита от обратного напряжения и мощности
|
± 50 Впост
не более 27 дБм (0,5 Вт)
|
|
Расширенный набор измерений (опция)
|
|
Измерения мощности
|
Мощность в канале, плотность. Коэффициент мощности по соседнему каналу. Занимаемая полоса частот. Мощность во временной области. Отношение сигнал/шум.
|
|
Нелинейные измерения
|
Измерение уровня гармоник (до 10 Интермодуляционные искажения третьего порядка)
|
|
Мониторинг
|
Цветовой спектр (спектрограмма)
|
|
Анализатор АФУ
|
|
Диапазон частот
|
100 кГц … 3,6 ГГц
|
100 кГц …7,5 ГГц
|
|
Число точек развертки
|
101…10001 (по умолчанию: 1001)
|
|
ПОРТ1 Выходной уровень
|
-40 дБм…0 дБм (разрешение 1 дБ)
|
|
Максимальная измеряемая дистанция (метр)
|
(Число точек развертки -1) х коэффициент укорочения х скорость света (м/с) / (начальная частота – конечная частота (Гц))
|
|
Разрешение (метр)
|
Максимальная дистанция / Число точек развертки
|
|
Коэффициент укорочения
|
0,1 … 1
|
|
Калибровка
|
Полная однопортовая (OSL) или выборочная, Open / Short / Through
|
|
Затухание в кабеле
|
-10 дБ/м … 100 дБ/м
|
|
Виды измерений
|
Измерение дистанции до повреждения, КСВН, затухание в кабель (Порт-1), вносимые потери (Порт-2), TDR (рефлектометр)
|
|
Векторный анализатор (опция)
|
|
Виды измерений
|
S11, S21
|
|
Диапазон частот
|
100 кГц … 3,6 ГГц
|
100 кГц … 7,5 ГГц
|
|
Полоса фильтра ПЧ (IFBW)
|
10 кГц
|
|
ПОРТ1 Выходной уровень
|
-40 дБм…0 дБм (разрешение 1 дБ)
|
|
Число точек развертки
|
101…10001 (по умолчанию: 1001)
|
|
Динамический диапазон
|
100 дБ: 100 кГц…1 МГц
100 дБ: >1 МГц…1,5 ГГц
100 дБ: >1,5 ГГц…3,6 ГГц
|
100 дБ: 100 кГц…1 МГц
100 дБ: >1 МГц…1,5 ГГц
100 дБ: >1,5 ГГц…3,6 ГГц
95 дБ: >3,6 ГГц…6,5 ГГц
95 дБ: >6,5 ГГц…7,5 ГГц
|
|
S21, IFBW 10 кГц, уровень на выходе (Порт 1) 0 дБм, усреднение=50
|
|
Среднеквадратическое отклонение значения шумов результата измерений при измерении модуля/фазы коэффициента отражения
|
Модуль:
100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,02 дБ
>3,5 ГГц ... 6,5 ГГц (полоса ПЧ 10 кГц) 0,03 дБ
>6,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 0,06 дБ
Фаза:
100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,3°
>3,5 ГГц ... 6,5 ГГц (полоса ПЧ 10 кГц) 0,5°
>6,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 1,1°
|
|
Среднеквадратическое отклонение значения шумов результата измерений при измерении модуля/фазы коэффициента передачи
|
Модуль:
100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,015 дБ
>3,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 0,015 дБ
Фаза:
100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,18°
>3,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 0,40°
|
|
Калибровка
|
Полная однопортовая (OSL) или выборочная, Open / Short / Through / Enhanced
|
|
Формат отображения
|
Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза
|
|
Коэффициент укорочения
|
0,1 … 1
|
|
Анализ аналоговых модулированных сигналов (опция)
|
|
Диапазон частот несущей
|
2 МГц … 3,6 ГГц
|
2 МГц …7,5 ГГц
|
|
Диапазон мощности несущей
|
-30 дБм … 20 дБм
|
|
Погрешность установки мощности
|
±2 дБ
|
|
АМ сигнал
|
Диапазон частот модулированного колебания: 20 Гц … 100 кГц
Погрешность измерения:
1 Гц (частота модуляции < 1 кГц)
<0,1% от устанволенного значения (частота модуляции ≥ 1 кГц)
Глубина модуляции: 5% … 95% (погрешность измерения ±4%)
|
|
ЧМ сигнал
|
Диапазон частот модулированного колебания: 20 Гц … 100 кГц
Погрешность измерения:
1 Гц (частота модуляции < 1 кГц)
<0,1% от устанволенного значения (частота модуляции ≥ 1 кГц)
Девиация частоты: 1 кГц … 400 кГц (погрешность измерения ±4%)
|
|
ФМ сигнал
|
Диапазон частот модулированного колебания: 50 Гц … 50 кГц
Погрешность измерения:
1 Гц (частота модуляции < 1 кГц)
<0,1% от устанволенного значения (частота модуляции ≥ 1 кГц)
Девиация фазы: 0,2° … 100° (погрешность измерения ±4%)
|
|
Анализ цифровых модулированных сигналов (опция)
|
|
Диапазон частот несущей
|
2 МГц … 3,6 ГГц
|
2 МГц …7,5 ГГц
|
|
Диапазон мощности несущей
|
-30 дБм … 20 дБм
|
|
Погрешность установки мощности
|
±2 дБ
|
|
Виды модуляций
|
ASK: 2ASK;
FSK: 2,4,8,16 уровень;
MSK: GMSK;
PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;
QAM: 16, 32, 64, 128, 256
|
|
Длинна
|
16 … 4096
|
|
Количество символов
|
4, 6, 8, 10, 12, 14, 16
|
|
Символьная скорость
|
1 квыб … 5 Mвыборок
|
|
Фильтры
|
Найквист, Прямоугольный Найквист, Гаусс, полусинусоидальный, прямоугольный (длина 2 … 128)
|
|

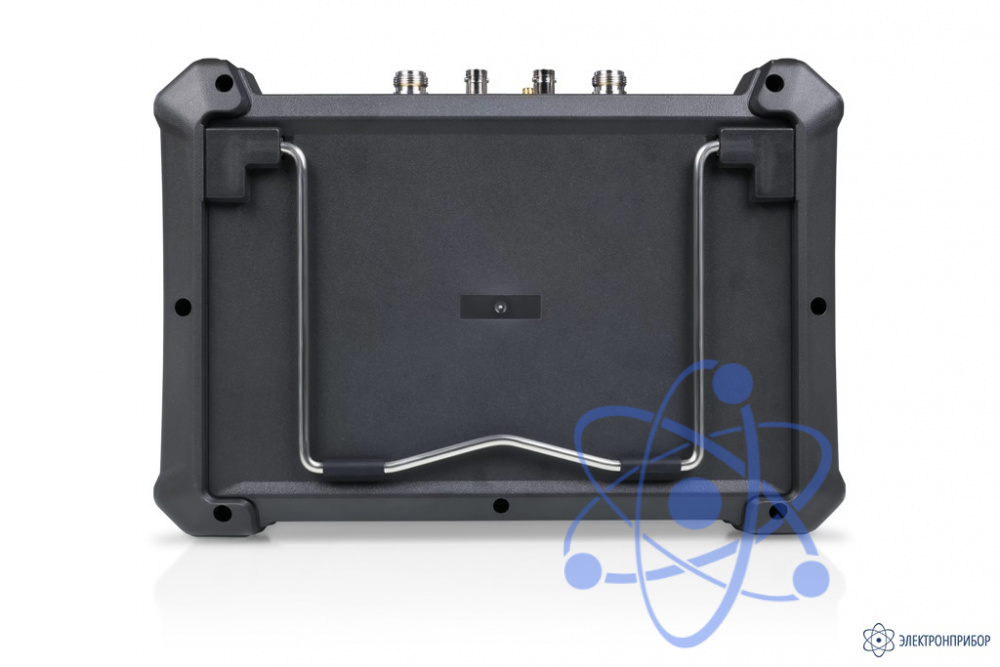

Входы/выходы
|
|
ВЧ вход (Порт-2)
|
Соединитель N-типа; 50 Ом
|
|
Трекинг генератор (Порт-1)
|
Соединитель N-типа; 50 Ом - опция
|
|
USB Host
|
Тип USB-A
|
|
Разъем для наушников
|
3,5 мм
|
|
USB Device
|
USB-C
|
|
LAN
|
LAN(VXI11),10/100Base,RJ-45
|
|
Приемник GPS
|
Подключение GPS антенны, тип SMA-мама,3,3 В, 50 Ом - опция
|
|
Выход постоянного тока
|
Тип SMB-мама,12 В … 32 В, шаг 0,1 В - опция
|
|
Вход опорной частоты
|
Тип BNC-мама; 50 Ом; 10 МГц; -5 дБм…10 дБм
|
|
Внешняя синхронизация
|
Тип BNC-мама; 1 кОм; входная амплитуда 5 В (TTL)
|
|
Общие данные
|
|
Память
|
Внутренняя (flash) 3,2 ГБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
|
|
ДУ
|
LAN, USB (2 штуки), GPIB (опция)
|
|
Дисплей
|
Сенсорный емкостной ЖК, 21,34 см, разрешение 800x600
|
|
Питания
|
Встроенная аккумуляторная батарея, до 4-х часов работы.
От сети 100 … 240 В (50/60 Гц), 100 … 120 В (400 Гц), автобвыбор, потребляемая мощность не более 20 Вт
|
|
Условия эксплуатации
|
0…+50 °С
|
|
Габаритные размеры (Ш × В × Г)
|
310 х 215 х 78,5 мм
|
|
Вес
|
≤ 3,2 кг
|
