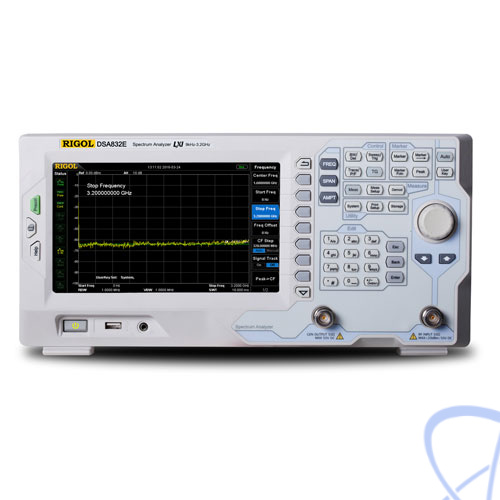

| Частотный диапазон |
9 кГц…3,2 ГГц |
| Разрешение |
1 Гц |
| Начальная калибровочная точность |
<± 1х10-6 |
| Температурная стабильность источника опорной частоты |
<± 1х10-6 |
| Изменение погрешности источника опорной частоты |
<± 1х10-6/год |
| Погрешность измерения частоты |
Разрешение маркера:
полоса обзора / (количество точек развертки-1) |
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
| Счетчик частоты |
Разрешение:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
Погрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) |
| Полоса обзора |
Нулевая, 100 Гц…3,2 ГГц |
| Погрешность полосы обзора |
± полоса обзора / (количество точек развертки-1) |
| Плотность фазовых шумов |
<-90 дБн/Гц @ 10 кГц |
| Полоса пропускания ПЧ (-3 дБ) |
10 Гц… 1 МГц,с шагом 1-3-10 |
| Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI) |
200 Гц, 9 кГц, 120 Гц |
| Избирательность фильтров по уровням (60дБ/3 дБ) |
<5:1 |
| Погрешность установки полосы пропускания ПЧ |
<5% |
| Полоса пропускания видео |
1 Гц … 3 МГц, с шагом 1-3-10 |
| Диапазон измерения уровня |
Уровень собственных шумов … +20 дБм |
| Максимальный уровень на входе (аттенюатор 30 дБ) |
50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) максимально опасный уровень |
Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл. |
без предусилителя:
9 кГц...100 кГц: <-110 дБм типично
100 кГц…5 МГц: <-122 дБм, типично -125 дБм
5МГц…3.2 ГГц: <-127 дБм, типично -130 дБм |
с предусилителем (опция PA-DSA832):
100 кГц…1 МГц: <-142 дБм типично
1 МГц…5 МГц: <-140 дБм, типично -143 дБм
5 МГц…3.2 ГГц: <-145 дБм, типично -148 дБм |
Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) |
без предусилителя:
< 0,7 дБ |
с предусилителем:
< 1,0 дБ |
| Аттенюатор |
Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ):
< 0,5 дБ |
Предел ослабления:
0…30 дБ, с шагом 1 дБ |
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC) |
< 0,3 дБ |
| Установка опорного уровня |
Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ |
| Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры |
Погрешность измерения:
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм < опорный уровень<0, 10 МГц< центральная частота<1,5 ГГц, 20 ºC to 30 ºC) <1 дБ |
Гармонические искажения 2-го порядка
(центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ) |
SHI : +40 дБм |
| Интермодуляционные искажения 3-го порядка (центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ) |
TOI: +7 дБм |
Проникновение центральной частоты
Побочные сигналы |
<-60 дБн |
Собственные комбинационные помехи
(вх.терминатор 50 Ом, аттенюатор = 0 дБ) |
<-90 дБм; <-100 дБм, типично |
| Логарифмическая шкала |
1 дБ…200 дБ |
| Линейная шкала |
0 до опорного уровня |
| Количество точек |
601 |
| Количество графиков |
3 + основной |
| Тип детектора |
Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квазипиковый (опция DSA800-EMI) |
| Операции над графиками |
Очистить, удержание максимума, удержание минимума, усреднение, просмотр,закрыть |
| Единицы измерения |
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Диапазон |
1 мс… 3200 с (нулевой обзор)
20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
запуск: непрерывный, однократный |
| Усиление (100 кГц...3,2 ГГц) |
17 дБ (номинальное) |
| ВЧ вход |
Соединитель N-типа (female) ; 50 Ом; |
| Вход/выход опорного генератора |
Соединитель типа BNC (female)
Импеданс 50 Ом (типичное) |
Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБм |
Выход 10 МГц:
Частота 10 МГц
уровень +3 дБм…10 дБм, +8 дБм типично |
| Вход внешнего запуска |
Соединитель типа BNC (female)
Импеданс 1 кОм (типичное) |
| Интерфейсы коммуникационные |
USB Host 2.0
USB Device 2.0
LAN(LXI core 2011)
GPIB опция, через соединитель USB-GPIB |
| Источник запуска |
свободный, видео, внешний |
| Внешний запуск |
5 В TTL уровень |
| Частотный диапазон |
100 кГц...3,2 ГГц |
| Выходной уровень |
-40 дБм...0 дБм |
| Разрешение |
1 дБ |
| Дисплей |
Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов |
| Поддержка принтера |
Протокол PictBridge |
| Сохранение в память |
USB флэш устройство (не идет в комплекте)
Встроенный флэш диск |
| Напряжение питания |
Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 Гц |
| Потребляемая мощность |
35 Вт, типично;
50 Вт, масимально |
| Рабочая температура |
0 ºC …50 ºC |
| Относительная влажность |
≤95% (0 ºC …30 ºC)
≤75% (30 ºC …40 ºC) |
| Габаритные размеры |
361,6 x 178,8 х 128 мм |
| Масса |
4,55 кг |
