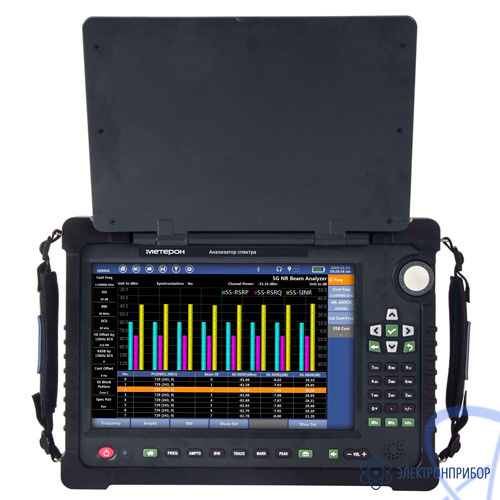

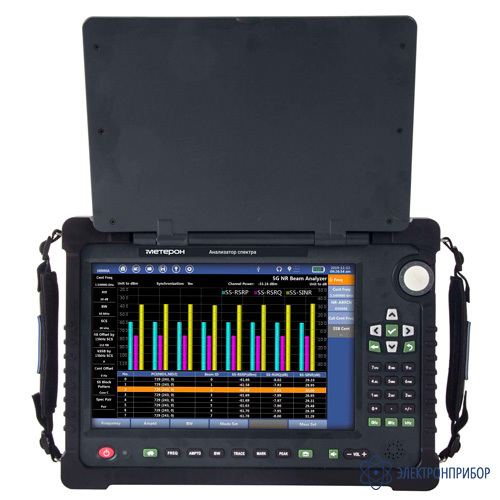

Метерон 890А — портативный анализатор спектра 5G NR

Производитель

Метерон

Артикул

81316

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение портативного анализатора спектра 5G NR Метерон 890А:

Метерон 890А является разработкой компании Метерон и предназначен для анализа спектра 5G NR систем. Прибор характеризуется широким частотным диапазоном (от 9 кГц до 9 ГГц) и высокоскоростным анализом (3 полнопролетные развёртки в секунду при 7,8 кГц RBW).

Функциональные возможности Метерон 890А включают также ряд цифровых и аналоговых тестовых режимов, предназначенных для получения исчерпывающего изображения среды сигнала, включая демодуляцию 5G NR gNB и точное определение местоположения помех.

Функции портативного анализатора спектра 5G NR Метерон 890А:

стандартный анализ спектра до 9000 МГц и анализ 5G NR до 6000 МГц;
анализ помех с помощью трёхмерной спектрограммы;
тестирование устойчивости (режим DPS);
тестирование TDD-LTE, FDD-LTE;
тестирование 5G (идентификатор соты 5G-NR (PCI), SS-RSRQ, созвездие SSB, SS-SINR, индикаторы демодуляции EVM и многое другое).

Особенности портативного анализатора спектра 5G NR Метерон 890А:

две антенны (внутренняя и внешняя) для повышения точности;
дополнительные возможности, включающие спектрограмму, DPS, стробированную развертку;
внешняя антенна GPS для получения карт сигналов испытываемого объекта;
режим обнаружения помех с направленной антенной для отслеживания входящих сигналов в диапазоне 360 градусов.

Технические характеристики портативного анализатора спектра 5G NR Метерон 890А:

Параметр		Значение
Частотный диапазон		от 9 кГц до 9 ГГц
Погрешность частоты		±1 ppm
IF полоса пропускания		20 МГц 100 МГц
Разрешение полосы пропускания		от 1 Гц до 3 МГц
Динамический диапазон		не менее 100 дБ при 1 ГГц
Диапазон измерения		от отображаемого среднего уровня шума (DANL) до +30 дБм
Погрешность амплитуды		±1,5 дБ
Максимум RF-входа		+25 дБм пик (типично), ±50 В DC
Отображаемый средний уровень шума (DANL)	Предусилитель включён	-135 дБм (от 10 МГц до 3 ГГц) -130 дБм (от 3 ГГц до 6 ГГц) -125 дБм (от 3 ГГц до 9 ГГц)
	Предусилитель выключен	-155 дБм (от 10 МГц до 3 ГГц) -150 дБм (от 3 ГГц до 6 ГГц) -145 дБм (от 6 ГГц до 9 ГГц)
Точка перехвата 3 порядка (TOI)		+14 дБм
Вторая гармоника		не более 65 дБн
Фазовый шум (смещение 100 кГц от 1 ГГц)		-105 дБн/Гц
Коэффициент стоячей волны по напряжению		менее 2,0
Предусилитель		18 дБ
Затухание		от 0 до 50 дБ (от 9 кГц до 6 ГГц) от 0 до 30 дБ (от 6 до 9 ГГц)
Настройка диапазона		полный пролет, последний пролёт, нулевой
Режим развёртки		одиночная, непрерывная, стробированная
Режим обнаружения		пик, отрицательный пик, среднеквадратичное значение, среднее значение, нормальное значение
Анализатор 5G NR
Частотный диапазон		FR1 полоса частот (от 10 МГц до 6 ГГц)
IF полоса пропускания		до 100 МГц
Чувствительность Rx		-115 дБм при SCS=30 кГц -118 дБм при SCS=15 кГц
Измерения		физический идентификатор соты (PCI) идентификатор луча PB/PDS мощность канала, созвездие, EVM SS-RSRP, SS-RSRQ, SS-SINR смещение времени лучевой статический анализатор определение помех 5G мощность в зависимости от времени
LTE анализатор
Режимы		TDD-LTE, FDD-LTE
Измерения		мощность от времени мощность от RB созвездие мощность канала
Тест управления
Стандартный анализ спектра		наружный/внутренний тест уровня
TDD-LTE наружный тест		ID соты; S-SS; RSRP; RSRQ; SINR
5G-NR анализ спектра		наружный/внутренний PCI, ID луча, SS-RSRQ, SINR
Сбор IQ данных
Частота выборки		1,92; 3,84; 7,68; 15,36; 30,72; 61,44; 122,8 МГц
Размер файла IQ		до 256 Мб
Удаленный контроль
Контролируемые режимы		анализ спектра, тест управления
Интерфейсы контроля		ethernet, wi-fi
Язык программирования		SCPI
Общие характеристики
Дисплей		10,1" 1280*800 сенсорный
Тестовые интерфейсы		USB 2.0 3 штуки,USB 3.0 1 штука, ethernet LAN, разъем внешней GPS антенны, внешний опорный вход, выход IF
Интерфейсы передачи данных		USB, ethernet, wi-fi
Память		16 Гб
Время работы		не менее 2 часов
Рабочие условия		от -10 до +50 °C
Габаритные размеры		316 × 228 × 77 мм
Масса		не более 4,5 кг

№	Наименование	Количество
1	Портативный анализатор спектра 5G NR Метерон 890А	1
