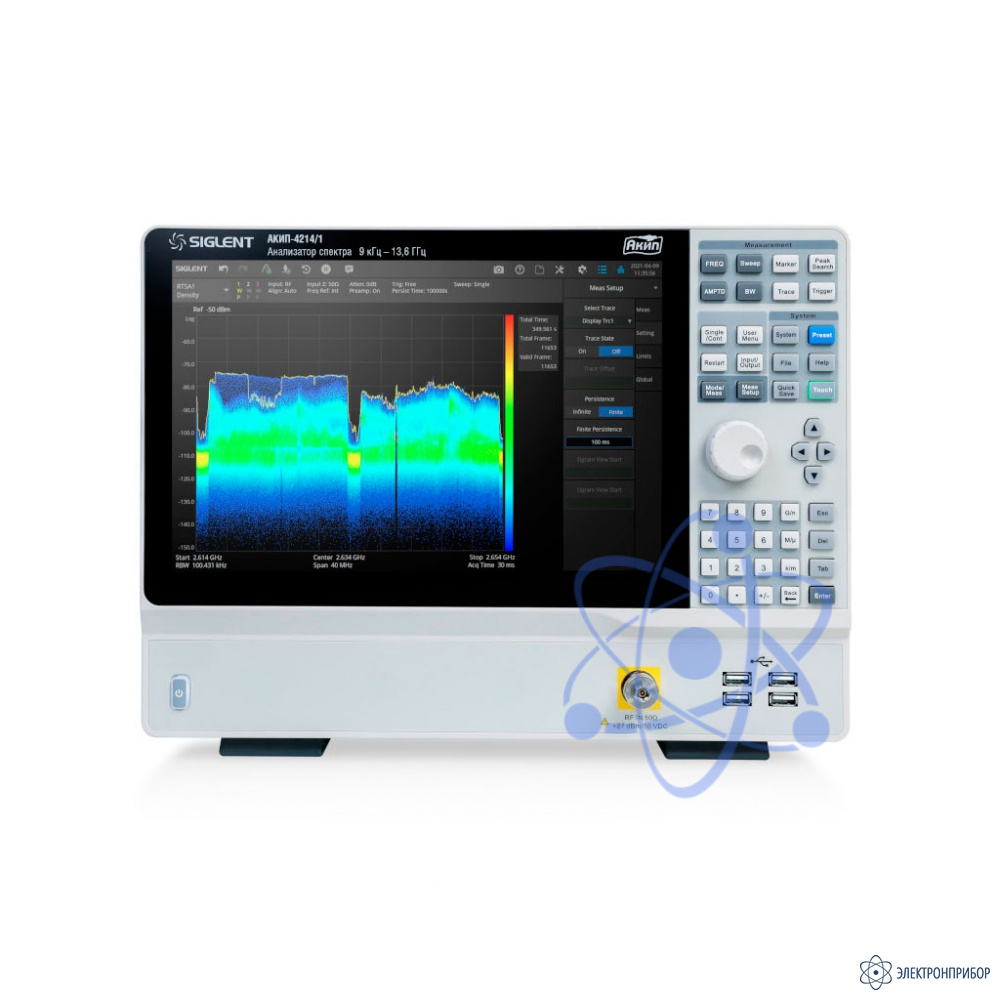

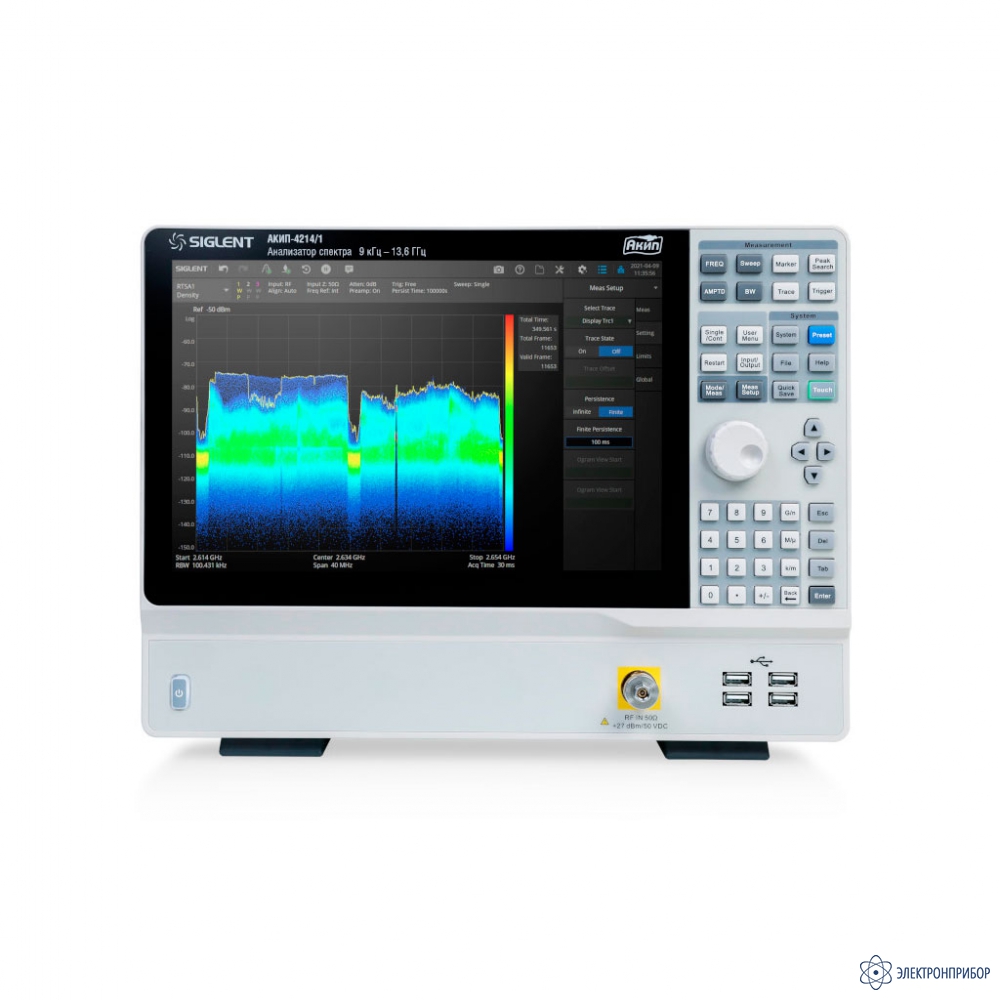

Параметр
|
АКИП-4214/1
|
АКИП-4214/2
|
|
Частотная характеристика
|
|
Частотный диапазон
|
9 кГц … 13,6 ГГц
|
9 кГц … 26,5 ГГц
|
|
Разрешение
|
1 Гц
|
|
Основная относительная погрешность частоты
|
±1·10¯⁶
|
|
Относительная температурная нестабильности частоты
|
±1·10¯⁶ в диапазоне температуры окружающего воздуха от 0 до 50 °С относительно 25 °С
|
|
Полоса обзора
|
0; 100 Гц … до максимальной частоты в зависимости от модели
|
|
Плотность фазовых шумов
|
-103 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -103 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -116 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
|
|
Скорость развертки
|
1 мкс … 6000 с при нулевой полосе обзора 1 мс … 4000 с при полосе обзора от 100 Гц
|
|
Полоса пропускания
|
|
Полоса пропускания ПЧ
|
1 Гц … 10 МГц (шаг 1-3-10)
|
|
Число точек развертки
|
201 … 10001
|
|
Погрешность установки полосы пропускания ПЧ
|
±1 - для FПЧ 1 Гц ±(0,05·FПЧ +1) - для FПЧ > 1 Гц ≤ 300 Гц ±0,05·FПЧ - для FПЧ > 300 Гц
|
|
Коэффициент прямоугольности фильтров ПЧ
|
5,1 по уровням -60 дБ и -3 дБ
|
|
Полоса пропускания видео
|
1 Гц…10 МГц (шаг 1-3-10)
|
|
Уровень
|
|
Диапазон измерений
|
От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 26,5 ГГц, предусилитель выключен
|
|
Аттенюатор
|
0 … 50 дБ ( шаг 1 дБ)
|
|
Предусилитель (опция)
|
20 дБ
|
|
Максимальный входной уровень
|
± 50 Впост 27 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен)
|
|
Опорный уровень
|
170 дБм…+23 дБм (шаг 1 дБ)
|
|
Средний уровень собственного шума (DANL)
|
С выключенным предусилителем
|
С включенным предусилителем
|
|
100 кГц…1 МГц
|
-130 дБм
|
-135 дБм
|
|
>1 МГц…10 МГц
|
-143 дБм
|
-153 дБм
|
|
>10 МГц…1,22 ГГц
|
-144 дБм
|
-159 дБм
|
|
>1,22 ГГц …3,15 ГГц
|
-140 дБм
|
-158 дБм
|
|
>3,15 ГГц …7,22 ГГц
|
-137 дБм
|
-154 дБм
|
|
>7,22 ГГц …13,6 ГГц
|
-136 дБм
|
-154 дБм
|
|
>13,6 ГГц …18,9 ГГц
|
-134 дБм
|
-151 дБм
|
|
>18,9 ГГц …24,2 ГГц
|
-132 дБм
|
-148 дБм
|
|
>24,2 ГГц …26,5 ГГц
|
-124 дБм
|
-142 дБм
|
|
Параметры нормируются при следующих условиях: ослабление 0 дБ, ПЧ 1 Гц, усреднение ≥ 50
|
|
Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц
|
10 МГц … 7,5 ГГц: ± 1,5 дБ >7,5 ГГц … 13,6 ГГц: ± 2,0 дБ >13,6 ГГц … 26,5 ГГц: ± 2,5 дБ ослабление 20 дБ, предусилитель выключен
|
|
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц
|
± 0,4 дБ (несущая 50 МГц) Предусилитель ВЫКЛ: ±0,4 дБ + неравномерность АЧХ Предусилитель ВКЛ: ±0,5 дБ + неравномерность АЧХ Входной уровень от -20 дБм до -10 дБм, ПЧ 30 кГц, ослабление 20 дБ, пиковый детектор
|
|
КСВ
|
10 МГц … 13,6 ГГц: ≤ 1,6 >13,6 ГГц … 24,2 ГГц: ≤ 1,9 >24,2 ГГц … 26,5 ГГц: ≤ 2,1 Ослабление 10 дБ, несущая 10 МГц
|
|
Гармонические искажения второго порядка
|
10 МГц … 7,22 ГГц: 42 дБм >7,22 ГГц … 13,25 ГГц: 54 дБм Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
|
|
Интермодуляционные искажения третьего порядка
|
50 МГц … 7,22 ГГц: 11 дБм >7,22 ГГц … 26,5 ГГц: 10 дБм Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
|
|
Режим анализа в реальном времени (Опция)
|
|
Полоса анализа
|
25 МГц (опция - 40 МГц)
|
|
100% POI Минимальная длительность для гарантированного захвата сигналов
|
7,2 мкс
|
|
Полоса обзора
|
от 5 кГц
|
|
Режимы отображения
|
Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр
|
|
Максимальная скорость выборки
|
51,2 МГц
|
|
Количество точек данных 1
|
150000 в секунду (с опцией 40 МГц)
|
|
Число маркеров
|
8
|
|
Окна
|
Кайзер, Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное
|
|
ЭМС (Опция)
|
|
Виды измерений
|
Сканирование по частоте, Измерение уровня, Отбражение таблицы данных
|
|
Последовательность предварительного тестирования
|
Сканирование, Поиск, Измерение
|
|
Полоса пропускания ПЧ
|
200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
|
|
Детектор
|
Пиковый, Усреднение, Квазипиковый RMS
|
|
Поддержка масок стандартов
|
EN550xx, GB9254, FCC Part15, пользовательская маска
|
|
Частотная шкала
|
Линейная или логарифмическая
|
|
Расширенные измерительные функции
|
|
Виды измерений
|
Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот
|
|
Анализ аналоговых модуляций (Опция)
|
|
Диапазон частот несущей
|
2 МГц … 13,6 ГГц
|
2 МГц … 26,5 ГГц
|
|
Погрешность измерения мощности несущей
|
±2 дБ
|
|
Диапазон мощности несущей
|
-30 дБм … 20 дБм
|
|
АМ модуляция
|
Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты: 1 Гц при частоте <1 кГц <0,1% при частота ≥1 кГц Глубина модуляции: 5% … 95% Погрешность измерения глубины: ±4 %
|
|
ЧМ модуляци
|
Частота модуляции: 20 Гц … 200 кГц Погрешность измерения частоты: 1 Гц при частоте <1 кГц <0,1% при частота ≥1 кГц Девиация: 0,2 … 100 рад Погрешность измерения девиации: ±4 %
|
|
Анализ цифровых модуляций (Опция)
|
|
Диапазон частот несущей
|
2 МГц … 13,6 ГГц
|
2 МГц … 26,5 ГГц
|
|
Погрешность измерения мощности несущей
|
±2 дБ
|
|
Диапазон мощности несущей
|
-30 дБм … 20 дБм
|
|
Виды модуляций
|
ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256
|
|
Длинна
|
16…4096
|
|
Количество символов
|
4, 6, 8, 10, 12, 14, 16
|
|
Символьная скорость
|
1 квыб … 32 Mвыборок
|
|
Входы / Выходы
|
|
ВЧ вход
|
Соединитель 2.92-типа; 50 Ом
|
|
Выход опорной частоты
|
Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
|
|
Вход опорной частоты
|
Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
|
|
Вход внешней синхронизации
|
Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
|
|
Выход внешней синхронизации
|
Соединитель BNC-типа; входная амплитуда 3,3 В (TTL), 20 мА
|
|
Интерфейсы
|
Передняя панель – USB-A (4) Задняя панель - LAN, USB-B, GPIB (опция)
|
|
Видео выход
|
HDMI
|
|
Аудио выход
|
Соединитель 3,5 мм (Jack)
|
|
Общие данные
|
|
Память
|
Внутренняя (flash) 4 ГБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
|
|
Дисплей
|
Сенсорный емкостной ЖК, 30,7 см, разрешение 1280х800
|
|
Потребляемая мощность
|
80 Вт макс.
|
|
Условия эксплуатации
|
0…+30 °С, относительная влажность не более 95% +30…+50 °С, относительная влажность не более 75%
|
|
Габаритные размеры
|
378 х 284 х 126 мм (Ш × В × Г)
|
|
Вес
|
≤ 7,4 кг
|
|
Питание
|
100…240 В / 50/60 Гц, 100…120 В / 400 Гц (автовыбор)
|
