| Диапазон частот |
9 кГц…7,5 ГГц |
| Разрешение |
1 Гц |
| Погрешность источника опорной частоты |
± (1*10-6+5*10-7*N),
Где N – количество лет выпуска из производства |
| Полоса обзора |
Нулевая (0 Гц); 100 Гц…7,5 ГГц |
| Плотность фазовых шумов |
-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
| Скорость развертки |
1 мс … 7500 с |
| Полоса пропускания ПЧ |
1 Гц… 3 МГц (шаг 1-3-10) |
| Погрешность установки полосы пропускания ПЧ |
< 5 % |
| Избирательность по уровням (60 дБ/ 3 дБ) |
4,8:1 |
| Полоса пропускания видео |
1 Гц…10 МГц (шаг 1-3-10) |
| Диапазон измерений |
От среднего уровня собственных шумов (DANL):
до +10 дБм в полосе от 100 кГц до 1 МГц (предус. выключен);
до + 20 дБм в полосе от 1 МГц до 7,5 ГГц (предус. выключен). |
| Логарифмическая шкала |
1 дБ … 200 дБ |
| Единицы измерения |
дБм, дБмВ, дБмкВ, дБмкА, В, Вт |
| Аттенюатор |
0 … 50 дБ (шаг 1 дБ) |
| Предусилитель |
20 дБ |
| Максимальный измеряемый входной уровень |
± 50 Впост
+30 дБм, 3 минуты, частота несущей ≥ 10 МГц, аттенюатор >20 дБм, предусилитель выключен |
| Защита входа |
+33 дБм, частота несущей ≥ 10 МГц, аттенюатор > 20 дБм, предусилитель выключен |
| Опорный уровень |
-200 дБм…+30 дБм (шаг 1 дБ) |
| Средний уровень собственного шума (DANL) |
С выключенным предусилителем (PA off):
-105 дБм: 100 кГц…1 МГц
-122 дБм: 1 МГц…10 МГц
-142 дБм: 10 МГц…200 МГц
-142 дБм: 200 МГц…1,5 ГГц
-140 дБм: 1,5 ГГц…3,2 ГГц
-137 дБм: 3,2 ГГц….5 ГГц
-136 дБм: 5 ГГц….6,5 ГГц
-134 дБм: 6,5 ГГц….7,5 ГГц
С включенным предусилителем (PA on):
-133 дБм: 100 кГц…1 МГц
-151 дБм: 1 МГц…10 МГц
-161 дБм: 10 МГц…200 МГц
-159 дБм: 200 МГц…1,5 ГГц
-159 дБм: 1,5 ГГц…3,2 ГГц
-157 дБм: 3,2 ГГц….5 ГГц
-157 дБм: 5 ГГц….6,5 ГГц
-155 дБм: 6,5 ГГц….7,5 ГГц
Параметры нормируются при условиях: ослабление 0 дБ, RBW =1 Гц, усреднение > 50, TG выключен |
| Пределы допускаемой абс. погрешности измерения уровня на частоте 50 МГц |
С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм)
С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм) |
| КСВ |
≤ 1,5 (1 МГц…7,5 ГГц, аттенюатор 20 дБ) |
| Гармонические искажения второго порядка (SHI) |
- 65 дБн: ≥50 МГц
Предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ |
| Интермодуляционные искажения 3-его порядка (TOI) |
+14 дБм: ≥50 МГц
Предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ |
| Детекторы графика |
Полож. пика, отриц. пика, мгновенного значения, нормальный, средний (В/скз/ Видео) |
| Диапазон частот |
100 кГц…7500 МГц |
| Диапазон установки уровня |
-20 дБм…0 дБм (разрешение 1 дБ) |
| Неравномерность АЧХ |
± 3 дБ |
| Виды измерений |
S11, S21 |
| Диапазон частот |
100 кГц…7,5 ГГц |
| Полоса фильтра ПЧ (IFBW) |
10 кГц |
| Динамический диапазон |
При IFBW =10 кГц, уровень -5дБм, усреднение 50
60 дБ: 100 кГц…10 МГц
90 дБ: 10 МГц…1,5 ГГц
90 дБ: 1,5 ГГц…3,2 ГГц
80 дБ: 3,2 ГГц…7,5 ГГц |
| Уровень шума |
0,1 дБ, RBW 10 кГц |
| Выходная мощность |
-5 дБм |

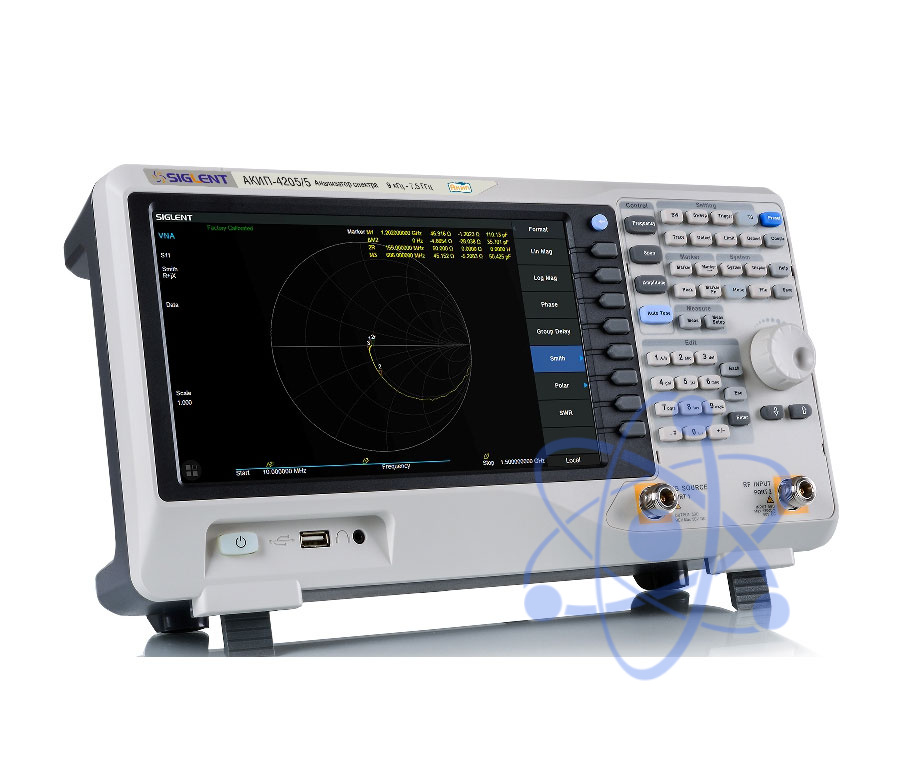

| Формат отображения |
Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза |
| Количество точек данных |
101…751 (зав. уст. 201) |
| Полоса пропускания ПЧ |
200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) |
| Детектор |
Пиковый, средний, СКЗ, квазипиковый детектор (согласно норм CISPR 16-1-1), время накопления 0 мкс…10 с, пакет ПО EasySpectrum |
| Диапазон частот |
100 кГц…3,2 ГГц |
| Максимальная дистанция |
(7,68 х 1010 х коэффициент укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц)) |
| Разрешение |
(7,68 х 108 х коэф.т укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц)) |
| Коэффициент укорочения |
0,1…1 (Velocity Factor) |
| Калибровка |
S11, OSL («Open-Short-Load») |
| Окна |
Прямоугольное, Хэмминга |
| Тип модуляций |
АМн: 2АМн;
ЧМн: 2, 4, 8, 16 уровней;
MSK: GMSK (Гауссовская частотная модуляция с миним. сдвигом);
ФМн: BPSK,QPSK,OQPSK,8PSK;
DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;
QAM: 16,32,64,128, 256 |
| Длина выборки для измерений |
16…4096 |
| Точки/Символы |
4, 6, 8, 10, 12, 14, 16 |
| Символьная скорость |
1 кбит/с…2,5 Мбит/с |
| Виды измерений |
Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, TOI, водопадная диаграмма спектра (Waterfall) |
| ВЧ вход (Порт 2) |
Соединитель N-типа; 50 Ом (розетка) |
| Трекинг генератор TG (Порт 1) |
Соединитель N-типа; 50 Ом (розетка) |
| Выход опорной частоты |
Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм |
| Вход опорной частоты |
Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм |
| Внешняя синхронизация |
Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) |
| Аудиовыход |
3,5 мм (Jack) |
| ДУ |
LAN, USB, опциональный адаптер USB-GPIB (поддержка HTML 5) |
| Память |
Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ |
| Дисплей |
Сенсорный емкостной ЖК, диагональ 25,6 см, разрешение 1024х600 |
| Напряжение питания |
100...240 В, 50/60 Гц; 100...120 В, 400 Гц (автовыбор) |
| Потребляемая мощность |
70 Вт максимум |
| Условия эксплуатации |
0…+40 °С |
| Габаритные размеры |
393 х207 х116,5 мм (Ш × В × Г) |
| Вес |
≤ 4,7 кг |
