скрыть информацию| Характеристики | Параметры | Значения |
| ЧАСТОТА | Частотный диапазон | 9 кГц…3 ГГц |
| Разрешение | 1 Гц | |
| Температурная стабильность источника опорной частоты (0 ~ 50 C) | ± 5х10-8 | |
| Заявленная калибровочная точность | ± 1х10-7 | |
| Изменение погрешности источника опорной частоты | ± 1х10-7/год | |
| Курсорные измерения |
Наилучшее разрешение: 1 Гц Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение курсора) |
|
| Маркеры | Наилучшее разрешение: 1 Гц Погрешность: ± (частота курсора × погрешность опорной частоты + разрешение маркера ± 1 Гц) |
|
| Развертка | Диапазон: Нулевая (0 Гц), 100 Гц…3 ГГц Наилучшее разрешение: 1 Гц Погрешность: ± полоса обзора / (кол.точек развертки-1) |
|
| Плотность фазовых шумов (центр.частота=500 МГц, RBW=1Гц) | <-95 дБн/Гц @ 10 кГц <-110 дБн/Гц @ 1 МГц |
|
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания ПЧ (RBW ) | 1 Гц… 3 МГц, с шагом 1-3-10 |
| Полоса пропускания видео | 1 Гц… 3 МГц, с шагом 1-3-10 | |
| Избирательность фильтров по уровням (60дБ/3 дБ) | <5:1 | |
| Погрешность установки полосы пропускания ПЧ (1 Гц...1 МГц) | ±5% | |
| АМПЛИТУДА | Диапазон измерения | Уровень собственных шумов(DANL)... +30 дБм |
| Диапазон аттенюации | 0...50 дБ с шагом 10 дБ | |
| Максимальный уровень на входе (аттенюатор ≥20 дБ) | +30 дБм (1 Вт) предусилитель выключен +10 дБм (10 мВт) предусилитель включен постоянная составляющая ±25 В |
|
| Средний уровень шумов 0 дБ аттенюатор, RBW=1 Гц |
без предусилителя: <-120 дБм (100 кГц...10 МГц) с предусилителем: <-130 дБм (100 кГц...10 МГц) |
|
| Логарифмическая шкала | 10 дБ…100 дБ; 10 делений на дисплее; 1,2,5,10 дБ на каждое деление; дБм, дБмВ, дБмкВ разрешение 0,01 дБ |
|
| Линейная шкала | 0...100%; 10 делений на дисплее; мкВ, мВ, В, мВт, Вт разрешение 0,01% уровня |
|
| Количество графиков | 3 + основной | |
| Тип детектора | стандартный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратический | |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка | |
| Нелинейность АЧХ | ±1,0 дБ | |
| Установка опорного уровеня |
Диапазон: |
|
|
Погрешность измерения |
||
| КСВН ВЧ вход | < 1.5:1, (10 МГц... 3 ГГц, 10 дБ или 20 дБ аттенюации) | |
| Гармонические искажения 2-го порядка | <-70 дБн | |
| Интермодуляционные искажения 3-го порядка | <-70 дБн | |
| Комбинационные искажения | <-60 дБн | |
| Собственные комбинационные помехи | <-80 дБм, типично | |
| РАЗВЕРТКА | Диапазон | 100 мкс… 100 с (нулевой обзор) 2 мс ….3000 c (100 Гц ≤ полоса обзора ≤ 3 ГГц) |
| Режим | непрерывный, одиночный | |
| Источник запуска | свободный, видео, внешний | |
| Фронт запуска | положительный, отрицательный | |
| ВХОД | ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
| Вход и выход опорного генератора | Уровень внешнего запуска: 5 В TTL уровень Соединитель типа BNC (female), 50 Ом |
|
| Вход внешнего запуска | Уровень внешнего запуска: 5 В TTL уровень Соединитель типа BNC (female), 50 Ом |
|
| Интерфейсы | USB-host, USB-device, LAN, RS-232 | |
| ТРЕКИНГ-ГЕНЕРАТОР (Опция) | Частотный диапазон | 5 МГц...3 ГГц |
| Выходной уровень | 0...-25 дБм, шаг 1 дБ | |
| Выходная нелинейность | ±3 дБ | |
| КСВН (50 МГц, 0 дБм) | <2,0:1 | |
| Соединитель | N-тип female, 50 Ом | |
| ОБЩИЕ ДАННЫЕ | Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, LED подсветка |
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 50 Гц/60 Гц… 440 Гц | |
| Потребляемая мощность | 35 Вт | |
| Габаритные размеры | 410 x 210 х 136 мм | |
| Масса | 7 кг | |
| Рабочая температура | 0 ºC …40 ºC | |
| Наименование | Количество |

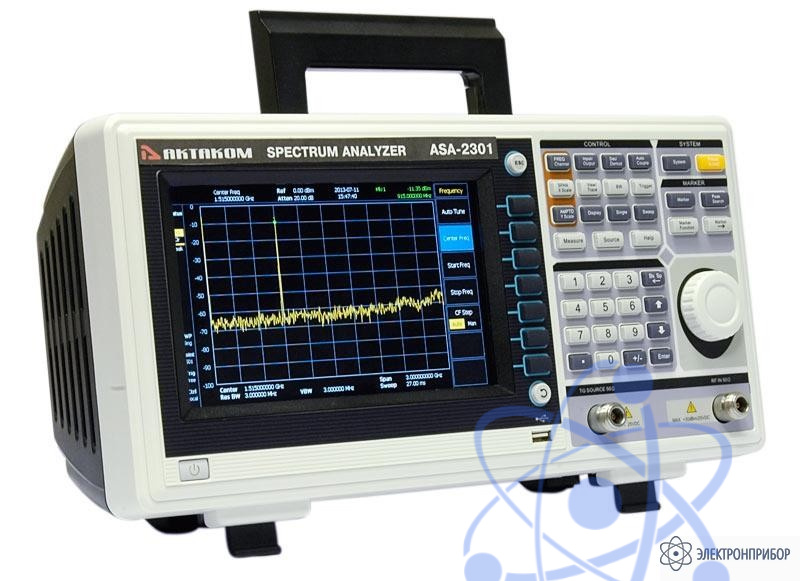

| Прибор ASA-2301 | 1 |
| Кабель питания | 1 |
| Кабель LAN | 1 |
| Кабель BNC-BNC | 1 |
| Адаптер N-BNC | 1 |
| Адаптер N-SMA | 3 |
| Адаптер SMA-SMA | 1 |
| Кабель SMA-SMA | 1 |
| Предохранитель | 2 |
| Адаптер | 1 |
