ПАРМА Т400 А — преобразователь 3-х фазный измерительный многофункциональный класс A

Производитель

ПAРМА

Межповерочный интервал

60 мес

Артикул

37641

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение преобразователя 3-х фазного измерительного многофункционального класса A ПАРМА Т400 А:

Многофункциональный измерительный преобразователь ПАРМА Т400 А обеспечивает одновременное измерение параметров электрической энергии, преобразование информации в цифровой код, передачу данных на микроконтроллер через последовательный интерфейс RS-485 (протоколы MODBUS RTU, MODBUS ASCII, МЭК 60870-5-101).

Исполнение устройства ПАРМА Т400 класса А (ПАРМА Т400 A) – один из самых точных среди представленных на рынке измерительных преобразователей.

Область применения:

Измерение параметров электрической энергии в сетях трехфазного или однофазного тока с последующей их передачей на верхний уровень АИИС;
Устройство нижнего уровня в АИИС на объектах генерации, преобразования, передачи и распределения электроэнергии.

Измеряемые величины:

Фазное и междуфазное напряжение;
Фазный ток;
Напряжение и ток нулевой последовательности;
Частота переменного тока;
Cos ϕ по каждой фазе;
Активная, реактивная и полная мощности по одной и по трем фазам.

Особенности преобразователя 3-х фазного измерительного многофункционального класса A ПАРМА Т400 А:

Универсальность - возможность использования в цепях с действующим значением напряжения переменного тока 57,74 и 220 В;
Три измерительных канала по току и напряжению;
Передача информации на верхний уровень АИИС;
Служебный интерфейс USB для конфигурации и диагностики преобразователя с ПК;

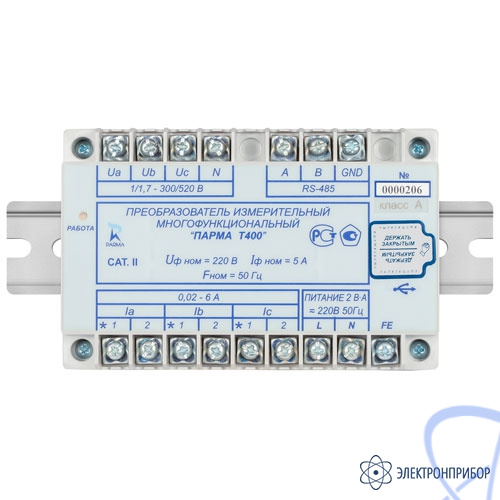

Возможность монтажа как на DIN-рейку, так и на панель;
Малые габариты;
Потребляемая мощность - 2 В∙А.

Технические характеристики преобразователя 3-х фазного измерительного многофункционального класса A ПАРМА Т400 А:

Характеристика выходного сигнала	Диапазон	Пределы допускаемой основной погрешности Δ - абсолютной δ- относительной		Дополнительные условия
Действующее значение напряжения переменного тока (фазного), U_ф	От 1 до 300 В	От 1 до 100 В	Δ=±(0,0005·Х+0,05); Δ=±0,1*	U_ном=57,74 В
		От 100 до 300 В	δ=±0,1 %; γ=±0,15 %*	U_ном=220 В
Действующее значение междуфазного напряжения, U_мф	От 1,7 до 520 В	От 1,7 до 100 В	Δ=±(0,001·Х+0,05); Δ=±0,15*	U_ном=100 В
		От 100 до 520 В	δ=±0,1 %; γ=±0,15 %*	U_ном=380 В
Действующее значение напряжения нулевой последовательности, U₀	От 1 до 300 В	От 0 до 100 В	Δ=±(0,0005·Х+0,05); Δ=±0,1*	U_ном=57,74 В
		От 100.01 до 300 В	δ=±0,1 %; γ=±0,15 %*	U_ном=220 В
Частота переменного тока, f	От 40 до 60 Гц	∆=±0,01		f_ном=50 Гц U≥10 B
Действующее значение силы переменного тока (фазного), I_ф	От 0,02 до 6 А	От 0,02 до 3 А	Δ=±(0,00125·Х+0,00075); Δ=±0,005*	I_ном=5 A
		От 3 до 6 А	Δ=±(0,00125·Х+0,00075); γ=±0,15 %*
Действующее значение тока нулевой последовательности, I₀	От 0,02 до 6 А	От 0,02 до 3 А	Δ=±(0,00125·Х+0,00125); Δ=±0,005 %*	-
		От 3 до 6 А	Δ=±(0,00125·Х+0,00125); γ=±0,15 %*
Активная мощность
По одной фазе, P	От 0 до 1800 Вт	δ=±(0,25+0,0075·(Рк/Ри-1), %; Δ=±1,25*		\|cos φ\| ≥ 0,2
По трем фазам, P	От 0 до 5400 Вт
Реактивная мощность
По одной фазе, Q	От 0 до 1800 ва р	δ=±(0,25+0,0075·Qк/Qи-1), %; Δ=±1,25*		\|sin φ\| ≥ 0,2
По трем фазам, Q	От 0 до 5400 ва р
Полная мощность
По одной фазе, S	От 0 до 1800	δ=±(0,25+0,0075·Sк/Sи-1), %; Δ=±1,25*		-
По трем фазам, S	От 0 до 5400
Примечание: Х – измеренное значение фазного (междуфазного) напряжения и силы переменного тока; 1) – за нормирующее значение принимается номинальное значение фазного (междуфазного) напряжения переменного тока; 2) – за нормирующее значение принимается конечное значение диапазона измерений силы тока; 3) – за нормирующее значение принимается конечное значение диапазона измерения активно, реактивной и полной мощности; Рк, Qк и Sк конечное значение диапазона измерения активной, реактивной и полной мощности; Ри, Qи и Sи измеренное значение активной, реактивной и полной мощности
Общие характеристики
Параметр		Значение
Скорость обмена данными по интерфейсу RS-485		От 9600 до 230400 бод
Время от приема запроса до начала выдачи данных		Не более 25 мс
Коэффициенты искажения синусоидальности кривых входного напряжения и тока		Не более 30%
Пределы допускаемой дополнительной погрешности преобразования при коэффициентах искажения синусоидальности кривых входного напряжения и тока от 20 до 30%		Не более - 0,5 значения основной допускаемой погрешности
Стабильность работы внутренних часов в нормальных условиях		Не более ±3 с/сутки
Выдерживаемая перегрузка по напряжению		В течение 1 минуты с действующим значением 600 В
Выдерживаемая перегрузка переменным током		В течение 1 минуты с действующим значением 10 А
Входное сопротивление измерительных входов напряжения		Не менее 300 кОм
Входное сопротивление измерительных входов силы тока		Не более 25 мОм
Время установления рабочего режима		Не более 20 с с момента включения и подачи измеряемых сигналов
Время непрерывной работы преобразователя		Не ограничено
Потребляемая мощность		Не более 2 В·А
Среднее время восстановления работоспособного состояния		2 ч
Средняя наработка на отказ		Не менее 100000 ч
Средний срок службы		Не менее 15 лет
Номинальная температура окружающего воздуха		+20 °С
Допускаемое отклонение температуры окружающего воздуха		±5 °С
Масса		Не более 0,8 кг
Габаритные размеры		Не более 140 х 90 х 65 мм

№	Наименование	Количество
1	Преобразователь 3-х фазный измерительный многофункциональный класс A ПАРМА Т400	1
2	Компакт-диск с ПО и руководством по эксплуатации	1
3	Формуляр	1
4	Наклейка	5
5	Упаковочная коробка	1

Дополнительная комплектация ПАРМА Т400 А:

(Поставляется за отдельную плату)

№	Наименование
1	Кабель USB B - USB А для подключения ПК
