ПИТ-3000-ТР-4/20-Б10х80 — разъемный преобразователь измерительный переменного тока

Производитель

Гарантия

24 мес

Артикул

76124

Является модификацией ПИТ-_-ТР-4/20-Б10х80 — разъемный преобразователь измерительный переменного тока

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение разъемного преобразователя измерительного переменного тока ПИТ-_-ТР-4/20-Б10х80:

Измерительные преобразователи серии ПИТ-_-ТР-4/20-Б10х80 предназначены для бесконтактного измерения переменных токов без разрыва цепи

Разъемные измерительные преобразователи тока ПИТ-_-ТР-4/20-Б10х80 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 300А до 3000А.

ПИТ-300-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...300 А;
ПИТ-500-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...500 А;
ПИТ-1000-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...1000 А;
ПИТ-1500-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...1500 А;
ПИТ-3000-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...3000 А.

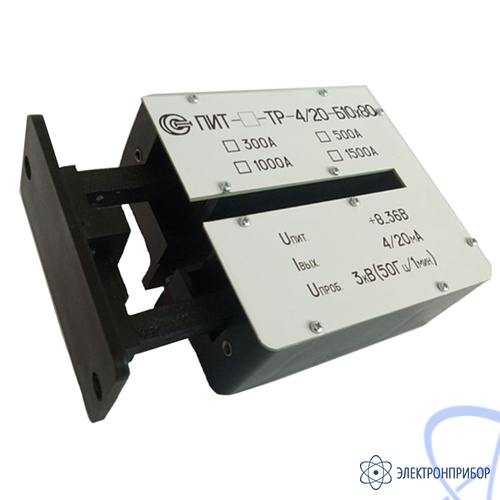

Преобразователь состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Технические характеристики разъемного преобразователя измерительного переменного тока ПИТ-_-ТР-4/20-Б10х80:

Параметр	Значение
Пределы преобразования силы тока, не менее, А эфф	300, 500, 1000, 1500, 3000
Частота преобразуемой силы тока, Гц	30-20000
Сила тока на выходе при входной силе тока, равной 0, мА	4,0
Сила тока на выходе при входной силе тока, равной верхнему пределу диапазона, мА	20
Сопротивление нагрузки максимальное, Ом	500
Пределы допускаемой основной приведенной погрешности преобразования силы тока, %	±1,3
Пределы допускаемой дополнительной приведенной погрешности преобразования силы тока для температурной группы, %: группа А группа В группа С	±0,3 ±0,4 ±0,5
Время установления выходного сигнала не более, с	1,0
Время установления рабочего режима не более, с	60
Время непрерывной работы, не менее, ч	неограниченно
Время перегрузки по входу, полуторократный номинальный ток	неограниченно
Напряжение питания, Uп, В	от +10 до +36
Ток потребления по цепи питания не более, мА	30
Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В	3000
Сопротивление изоляции в рабочих условиях не менее, МОм	5
Диаметр отверстия по дтоковую шину, мм	10х80
Габаритные размеры, не более, мм	131х106х66
Масса, не более, г	500
Нормальные условия применения	температура окружающего воздуха 20±5°C; относительная влажность 30...80%; атмосферное давление 650... 800 мм рт. ст.
Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном)	температурная группа А: 0...+70°C; температурная группа В: -10...+70°C; температурная группа С: -40...+70°C; относительная влажность до 90% при 25°C; атмосферное давление 650...800 мм. рт. ст

№	Наименование	Количество
1	Разъемный преобразователь измерительный переменного тока ПИТ-3000-ТР-4/20-Б10х80	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
