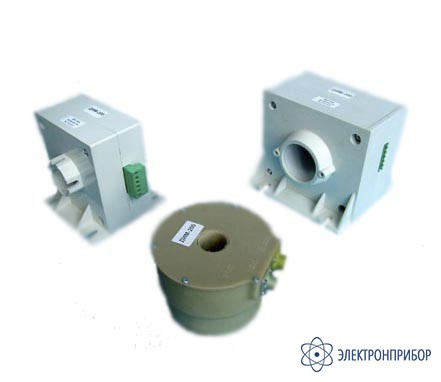

ДИМ-200А — датчик измерения активной мощности

Производитель

Гарантия

24 мес

Артикул

38317

Является модификацией ДИМ-200 — датчик измерения активной мощности

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание датчика измерения активной мощности ДИМ-200:

Датчики (измерительные преобразователи) предназначены для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного тока, в пропорциональный сигнал токового интерфейса 0-20 или 4-20 мА, гальванически изолированного от измерительных цепей. Датчики используются в составе измерительных и управляющих систем.

Для повышения точности преобразования входное напряжение разделено на три диапазона. Датчики-преобразователи выпускаются на заказ: от 20 до 200 кВт. Датчики могут поставляться с цифровым интерфейсом RS-485. Датчики ДИМ используют внешний источник питания. Состоят из замкнутого магнитопровода с двумя зазорами, в которых размещены датчики Холла, и печатной платы, на которой установлены элементы электронной схемы обработки сигнала.

Входные контакты	Диапазон напряжения	Мощность
1,6	0-380 В	60 кВт
2,5	0-250 В	40 кВт
3,4	0-127 В	20 кВт

Особенности датчика измерения активной мощности ДИМ-200:

Гальваническая развязка силовой и измерительной цепей;
Минимальные энергопотребление и масса;
Минимальные габариты.

Технические характеристики датчика измерения активной мощности ДИМ-200:

Параметр	ДИМ-200А	ДИМ-200В
Номинальное значение мощности P ном. P ном. соответствует току 20 мА на выходе ДИМ (указывается в заказе). кВт	20..200
Номинальное значение входного напряжения U ном. (указывается в заказе), В	10..380
Диапазоны измеряемых мощностей Входное напряжение подано на контакты 1, 6 Входное напряжение подано на контакты 2, 5 Входное напряжение подано на контакты 3, 4	P ном. 2/3 P ном. 1/3 P ном.
Входное напряжение на контактах 1, 6 на контактах 2, 5 на контактах 3, 4	U ном. 2/3 U ном. 1/3 U ном.
Максимальный входной ток А	500
Коэффициент мощности (cosφ) на 50 Гц	0,3÷1
Выходной ток I вых., мА при измерении нулевой мощности I нач. при измерении номинальной мощности I ном.	0+0.05 (4) 20
Максимальное сопротивление нагрузки с учетом сопротивления линии, Ом	(Uпит.-2В)/20мА
Основная приведенная погрешность, %	±2
Дополнительная погрешность от изменения окружающей температуры в рабочих условиях, %	±4
Время установления рабочего режима, мин.	1
Время установления показаний не более, с	3
Время непрерывной работы, ч.	неограниченно
Время перегрузки по входу, с 120% номинального напряжения 120% номинального тока	1 неограниченно
Напряжение источника питания, В	10,0÷30,0
Потребляемый ток от источника питания, мА при Uпит=10В при Uпит=30В	20+I вых. 10+I вых.
Электрическая прочность изоляции входных цепей от выхода и питания и на переменном токе 50 Гц/ 1 мин, В	2200
Сопротивление изоляции входных цепей от выхода и питания в рабочих условиях, МОм	5
Диаметр отверстия под токовую шину, мм	40,0	30,0
Габаритные размеры, мм	120х110х106,5	100х95х102
Масса, г.	450	290
Примечания: - Погрешности на переменном токе нормированы для синусоидального сигнала с искажениями до 5%. Датчики допускают работу при коэффициенте амплитуды (crest-factor) до 5. - При перегрузке по мощности выходной сигнал ДИМ не более 21 мА. В цепях питания и выходного сигнала ДИМ находятся самовосстанавливающиеся предохранители и суппрессор на 30 Вольт.

¹ Если в заказе не указано P ном. равно 200кВт.
²Если в заказе не указано U ном. равно 380В.
³ При U ном. не равным 380 входной аттенюатор не используется.
⁴ Напряжение подается: первый провод на любой из контактов 1, 2, 3, второй на любой из контактов 4, 5, 6.

№	Наименование	Количество
1	Датчик ДИМ-200А	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Ответные части разъемов	2
5	Упаковочная тара	1
