Параметр
|
Значение
|
|

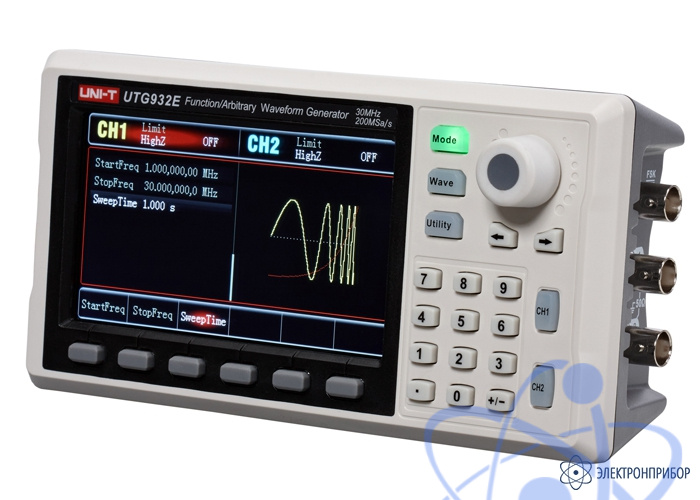

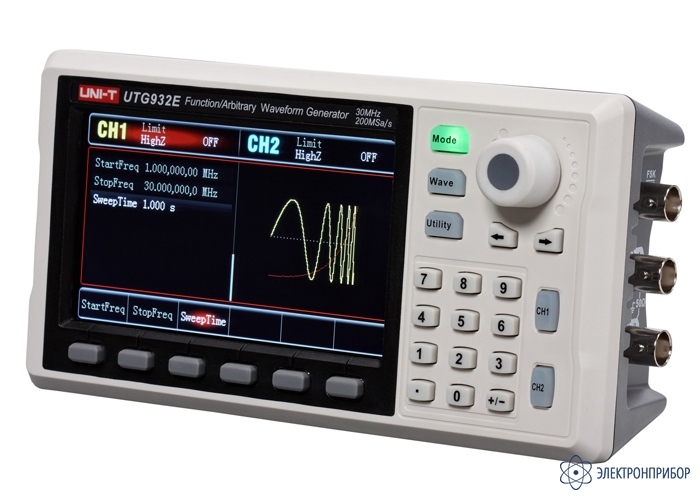

UNI-T UTG932E
|
UNI-T UTG962E
|
|
Число каналов
|
2
|
2
|
|
Максимальная частота
|
30 МГц
|
60 МГц
|
|
Частота выборки (семплирования)
|
200 Мвыб/с (мегавыборок/с)
|
|
Формы сигналов
|
Синусоидальный, прямоугольный, пилообразный, импульсный, шумовой, постоянный, произвольный
|
|
Рабочие режимы
|
Стробированный, непрерывный, модулированный, свипированный
|
|
Типы модуляции
|
амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), линейное свипирование (Line), логарифмическое свипирование (Log)
|
|
Характеристики сигналов
|
|
Синусоидальный
|
|
Частотный диапазон
|
1 мкГц – 30 МГц
|
1 мкГц – 60 МГц
|
|
Разрешение
|
1 мкГц
|
|
Точность
|
90 дней: ±50 ppm, 1 год: ±100 ppm (18-28°С)
|
|
Нелинейное искажение (типичные значения)
|
Условия тестирования: выходная мощность 0 дБм
|
|
-60 дБн (0-5 МГц)
|
|
-50 дБн (5-30 МГц)
|
|
-35 дБн (30-60 МГц)
|
|
Полное нелинейное искажение (типичное значение)
|
0-20 кГц, 1 В <0,2%
|
|
Паразитный сигнал (нелинейный, типичное значение)
|
Условия тестирования: выходная мощность 0 дБм
|
|
0~10 МГц, <-70 дБн
|
|
> 10 МГц <-70 дБн+6дБ/октава)
|
|
Фазовый шум (типичное значение)
|
10 МГц: ≤ -125 дБн/Гц (типичное, 0 дБм, девиация 100 кГц)
|
|
Прямоугольный сигнал
|
|
Частотный диапазон
|
1 мкГц – 15 МГц
|
1 мкГц – 20 МГц
|
|
Разрешение
|
1 мкГц
|
|
Время нарастания/убывания фронтов
|
<16 нс (типичное, для сигнала 1 кГц, 1 В)
|
|
Выброс на фронте импульса (типичное значение)
|
<2%
|
|
Коэффициент заполнения
|
0,01% – 99,99% (ограничено текущей частотой)
|
|
Симметрия (коэффициент заполнения 50%)
|
1 нс + 100 ppm (10-4) от периода
|
|
Нестабильность (типичное значение)
|
Типичное значение (1 МГц, 1 В, 50 Ом)
|
|
≤5 МГц: 2 ppm (10-4) + 200 пс
|
|
>5 МГц: 200 пс
|
|
Пилообразный сигнал
|
|
Частотный диапазон
|
1 мкГц – 400 кГц
|
|
Разрешение
|
1 мкГц
|
|
Нелинейность
|
3%±2 мВ (типичное значение для сигнала 1 кГц, 1 В, симметрия 50%)
|
|
Симметрия
|
0,0-100,0%
|
|
Импульсный сигнал
|
|
Частотный диапазон
|
1 мкГц – 15 МГц
|
1 мкГц – 20 МГц
|
|
Разрешение
|
1 мкГц
|
|
Минимальная длительность импульса
|
≥ 22 нс
|
|
Время нарастания/убывания фронтов
|
8 нс ~15 нс
|
|
Выброс на фронте импульса (типичное значение)
|
<2% (типичное значение, при 1 В)
|
|
Нестабильность (типичное значение)
|
150 пс
|
|
Гауссов шум
|
|
Ширина полосы
|
30 МГц (-3 дБ) типичное
|
60 МГц (-3 дБ) типичное
|
|
Смещение постоянной составляющей
|
|
Диапазон (максимальное значение суммы переменной и постоянной составляющих)
|
±5 В (50 Ом)
|
|
±10 В (при высоком сопротивлении)
|
|
Погрешность смещения
|
±(|3% от смещения| + 6% амплитуды + 2 мВ)
|
|
Характеристики сигналов произвольной формы
|
|
Частотный диапазон
|
1 мкГц – 10 МГц
|
1 мкГц – 10 МГц
|
|
Разрешение
|
1 мкГц
|
|
Длина сигнала
|
4К точек
|
|
Вертикальное разрешение (разрядность)
|
14 бит (включая знак)
|
|
Частота выборки
|
200 Мвыб/с (мегавыборок/с)
|
|
Минимальное время нарастания/убывания фронта
|
<20 нс (типичное)
|
|
Нестабильность
|
5 нс ± 150 нс
|
|
Объем энергонезависимой памяти
|
24 записи форм сигналов
|
|
Характеристики выходного сигнала
|
|
Диапазон амплитуд
|
≤10 МГц: 1 мВ - 10 В (50 Ом);
≤60 МГц: 1 мВ - 5 В (50 Ом)
|
|
Погрешность (для синусоидального сигнала 1 кГц)
|
±(3% установленного значения + 2 мВ)
|
|
Неравномерность амплитудной характеристики (относительно синусоидального сигнала 1 кГц, 1 В/50 Ом)
|
Условия тестирования: типичное значение (синусоидальный сигнал, 2,0 В)
|
≤100 кГц: ±0,1 дБ;
≤20 МГц: ±0,2 дБ;
≤30 МГц: ±0,4 дБ;
≤40 МГц: ±0,5 дБ;
≤60 МГц: ±0,8 дБ
|
|
Характеристики выходных каналов
|
|
Импеданс
|
50 Ом, типичное значение
|
|
Изоляция
|
Максимальное допустимое значение 42 В (пиковое) относительно земли
|
|
Защита
|
Защита от короткого замыкания
|
|
Типы модуляции
|
|
Амплитудная модуляция (АМ)
|
|
Несущий сигнал
|
Синусоидальный, прямоугольный, пилообразный, произвольный
|
|
Источник модулирующего сигнала
|
Внутренний
|
|
Модулирующий сигнал
|
Синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
|
|
Частота модуляции
|
2 мГц – 200 кГц
|
|
Глубина модуляции
|
0-120%
|
|
Частотная модуляция (FM)
|
|
Несущий сигнал
|
Синусоидальный, прямоугольный, пилообразный, произвольный
|
|
Модулирующий сигнал
|
Синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
|
|
Частота модуляции
|
1 мкГц – 200 кГц
|
|
Девиация частоты
|
0 – 15 МГц
|
0 – 30 МГц
|
|
Фазовая модуляция (PM)
|
|
Несущий сигнал
|
Синусоидальный, прямоугольный, пилообразный, произвольный
|
|
Модулирующий сигнал
|
Синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
|
|
Частота модуляции
|
2 мГц – 200 кГц
|
|
Девиация частоты
|
0-360°
|
|
Частотная манипуляция (FSK)
|
|
Несущий сигнал
|
Синусоидальный, прямоугольный, пилообразный, произвольный
|
|
Источник модулирующего сигнала
|
Внешний/внутренний
|
|
Модулирующий сигнал
|
Прямоугольный с коэффициентом заполнения 50%
|
|
Частота модуляции
|
2 мГц – 100 кГц
|
|
Свипирование частоты
|
|
Несущий сигнал
|
Синусоидальный, прямоугольный, пилообразный, произвольный
|
|
Режим свипирования
|
Линейный, логарифмический
|
|
Время свипирования
|
1 мс – 500 с ± 0,1%
|
|
Генерация синхросигнала
|
|
Уровень
|
TTL-совместимый
|
|
Частота
|
1 мкГц – 2 МГц
|
|
Выходной импеданс
|
50 Ом (типичное значение)
|
|
Развязка выхода
|
По постоянному току
|
|
Вход пускового сигнала
|
|
Уровень входного сигнала
|
TTL-совместимый
|
|
Входной импеданс
|
>10 кОм, связь по постоянному току
|
|
Частотомер
|
|
Уровень входного сигнала
|
TTL-совместимый
|
|
Частотный диапазон входного сигнала
|
100 мГц – 100 МГц
|
|
Погрешность
|
±51 ppm (5,1·10-5)
|
|
Разрешение частоты
|
7 разрядов
|
|
Развязка входа
|
По постоянному току
|
|
Общие характеристики
|
|
Дисплей
|
|
Тип дисплея
|
4,3-дюймовый, TFT, цветной жидкокристаллический дисплей
|
|
Разрешение
|
480 (по горизонтали) х 272 (по вертикали)
|
|
Питание
|
|
Напряжение питания
|
Постоянное напряжение 5 В, 2 А
|
|
Потребляемая мощность
|
< 10 Вт
|
|
Условия окружающей среды
|
|
Температура
|
Рабочая +10°С...+40°С
|
|
Нерабочая: -20°С...+60°С
|
|
Способ охлаждения
|
Воздушное, принудительное (вентилятор)
|
|
Относительная влажность
|
<+35°С: ≤90%
|
|
35-40°С: ≤60%
|
|
Высота
|
Рабочая: до 2000 м
|
|
Нерабочая: до 15000 м
|
|
Механические характеристики
|
|
Размер
|
172 х 90 х 68 мм
|
|
Масса (нетто)
|
0,33 кг
|
|
Масса (брутто)
|
0,77 кг
|
