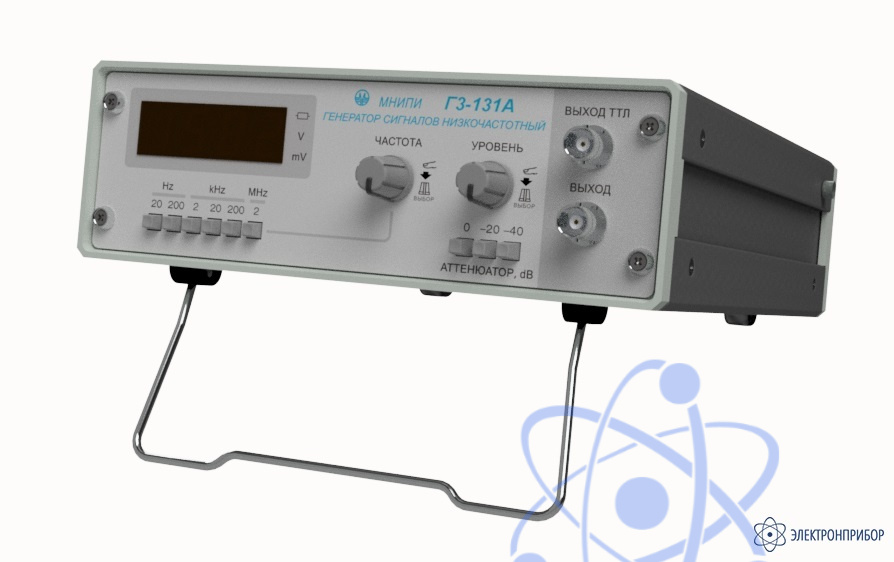

Г3-131А — генератор сигналов низкочастотный

Производитель

МНИПИ

Гарантия

24 мес

Межповерочный интервал

12 мес

Артикул

85785

Под заказ

Цена по запросу

Запросить КП

Добавить в корзину

Назначение генератора сигналов низкочастотного Г3-131А

Генератор Г3-131А предназначен для формирования сигналов синусоидальной и прямоугольной (ТТЛ) форм.

Основные преимущества генератора сигналов низкочастотного Г3-131А:

широкий диапазон частот;
малые преобразования синусоидальных сигналов;
калиброванный выход по среднеквадратичному значению напряжения;
цифровая индикация и выходные сигналы уровня ТТЛ;
точность установки частоты во всех рабочих деталях;
возможность эксплуатации в жестких климатических условиях (при отрицательной температуре воздуха);
простота в регулировке и высокая надежность.

Описание генератора сигналов низкочастотного Г3-131А

Задающий генератор прибора выполнен на микросхеме прямого цифрового синтеза DDS. Для обеспечения спектральной чистоты синусоидального сигнала установлен фильтр низкой частоты седьмого порядка.

Выбор поддиапазона и шага устанавливаемой частоты, величины устанавливаемого выходного уровня осуществляет микропроцессорное устройство, управляемое переключателями частоты и уровня и соответствующими N-кодерами.

Информация о процессе и результатах установок отображается на индикаторе. Генератор Г3-131А имеет встроенное программное обеспечение, осуществляющее функции сбора и обработки данных.

Элементная база и конструктивные особенности обеспечивают непрерывную работу Г3-131А в течение 16 ч при сохранении своих технических характеристик.

Технические характеристики генератора сигналов низкочастотного Г3-131А

Параметр	Значение
Форма сигнала	синусоидальная, прямоугольная (ТТЛ)
Диапазон частот	от 2 Гц до 2 МГц
Погрешность установки частоты	±0,05 %
Нестабильность частоты	не более 0,02 % за 15 мин
Максимальное среднеквадратическое значение напряжения сигнала	не менее 3,54 В на нагрузке 600 Ом не менее 7,07 В без нагрузки
Погрешность установки среднеквадратическое значение напряжения сигнала на частоте 1 кГц в диапазоне напряжения от 0,1 до 3,55 В на нагрузке 600 Ом и от 0,2 до 7,10 В без нагрузки, В	±(0,03·U + 0,01)
Плавное ослабление сигнала	не менее 20 дБ
Погрешность ступенчатого ослабления сигнала 20 дБ и 40 дБ при подключенной нагрузке 600 Ом	±0,5 дБ для поддиапазонов «20 Hz», «200 Hz», «2 kHz», «20 kHz», «200 kHz» ±2 дБ для поддиапазона «2 MHz»
Неравномерность уровня сигнала относительно 1 кГц	не более 5 % на частотах до 20 Гц не более 2 % на частотах от 20 Гц до 200 кГц не более 5 % на частотах от 200 кГц до 2 МГц
Коэффициент гармоник	не более 0,3 % на частотах от 2 до 20 Гц не более 0,2 % на частотах от 20,01 Гц до 100 кГц не более 1 % на частотах от 100 кГц до 2 МГц
Параметры сигнала прямоугольной (ТТЛ) формы	длительность фронта, среза не более 100 нс лог. «1» ≥ 2,4 В; лог. «0» ≤ 0,4 В
Диапазон рабочих температур	от -10 °С до +40 °С
Питание	~230 В, 50 Гц; 10 В·А
Габаритные размеры генератора	не более 215х260х76 мм
Масса генератора	не более 2,0 кг

Комплект поставки Г3-131А

№	Наименование	Количество
1	Генератор сигналов низкочастотный Г3-131А	1
2	Кабель сетевой	1
3	Кабель №1	1
4	Нагрузка 600 Ом	1
5	Вставка плавкая	1
6	Руководство по эксплуатации	1
7	Методика поверки	1
