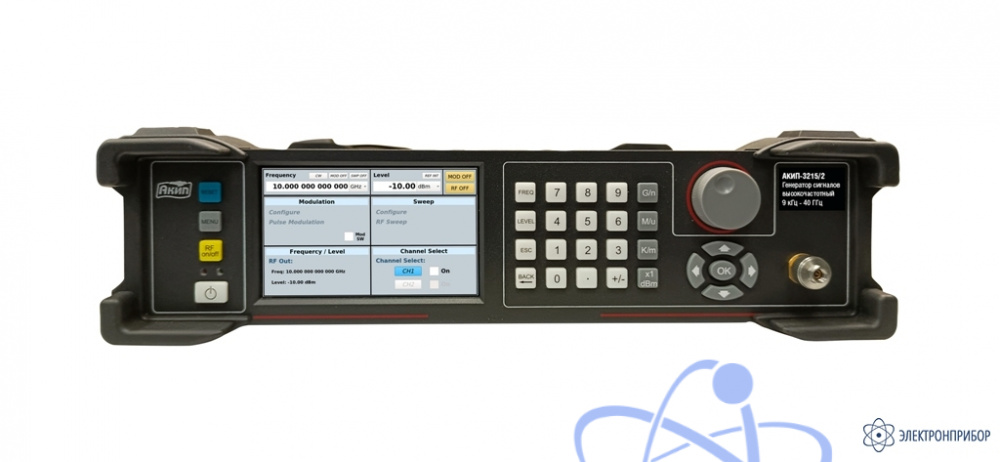

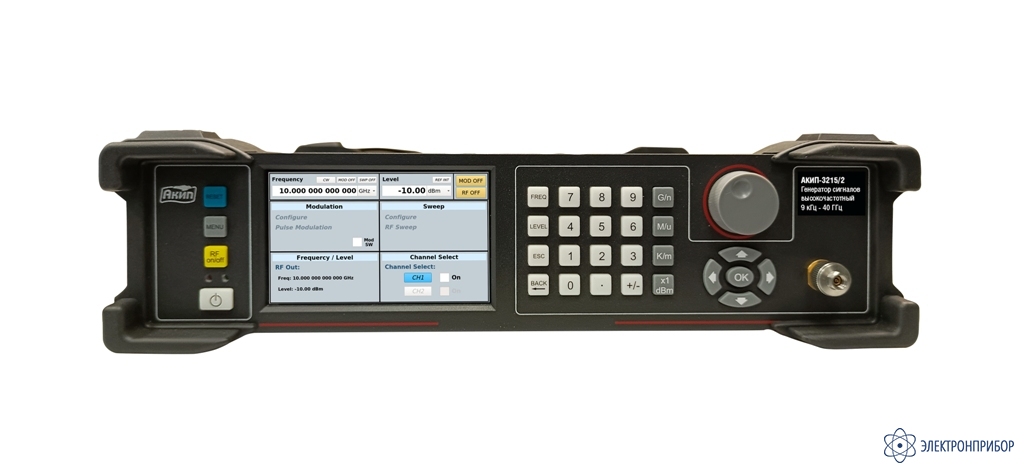

Параметр
|
Значение
|
|
Выходная частота
|
|
Диапазон
|
9 кГц … 20 ГГц – АКИП-3215/1
9 кГц … 40 ГГц – АКИП-3215/2
|
|
Дискретность установки
|
0,001 Гц
|
|
Пределы допускаемой относительной погрешности установки частоты
|
±1×10-7 Есть вход сигнала внешней опорной частоты 10 МГц
|
|
Время установления параметров
|
10 мс
режим импульсной модуляции:
50 нс (≥100 МГц)
120 нс (< 100 МГц)
|
|
ВЧ выход
|
2,92 – тип, 50 Ом
|
|
Выходной уровень
|
|
Диапазон установки уровня выходного сигнала, 50 Ом
|
-120 … +17 дБм – в полном диапазоне частот генератора
|
|
Дискретность установки
|
0,1 дБ
|
Абсолютная погрешность установки уровня выходного сигнала
9 кГц < f ≤ 1 ГГц
1 ГГц < f ≤ 10 ГГц
10 ГГц < f ≤ 20 ГГц
20 ГГц < f ≤ 30 ГГц
30 ГГц < f ≤ 40 ГГц
|
-120 дБм…≤-70 дБм
|
-70 дБм…≤-20 дБм
|
-20 дБм…≤0 дБм
|
0 дБм …+17 дБм
|
≤ ±2 дБ
≤ ±2 дБ
≤ ±3 дБ
≤ ±3 дБ
≤ ±3 дБ
|
≤ ±2 дБ
≤ ±2 дБ
≤ ±2 дБ
≤ ±2 дБ
≤ ±2 дБ
|
≤ ±1 дБ
≤ ±1 дБ
≤ ±1 дБ
≤ ±1 дБ
≤ ±1 дБ
|
≤ ±0,5 дБ
≤ ±0,5 дБ
≤ ±1 дБ
≤ ±1 дБ
≤ ±1 дБ
|
|
Время установления параметров
|
< 10 мс
|
Спектральная плотность мощности фазовых шумов
f = 1 ГГц
f = 10 ГГц
f = 20 ГГц
f = 30 ГГц
|
100 Гц
|
1 кГц
|
10 кГц
|
100 кГц
|
1 МГц
|
<-104 дБн/Гц
<-84 дБн/Гц
<-79 дБн/Гц
<-74 дБн/Гц
|
<-132 дБн/Гц
<-109 дБн/Гц
<-100 дБн/Гц
<-100 дБн/Гц
|
<-131 дБн/Гц
<-112 дБн/Гц
<-106 дБн/Гц
<-102 дБн/Гц
|
<-130 дБн/Гц
<-111 дБн/Гц
<-105 дБн/Гц
<-102 дБн/Гц
|
<-134 дБн/Гц
<-115 дБн/Гц
<-109 дБн/Гц
<-103 дБн/Гц
|
|
Уровень гармонических искажений
|
<-40 дБн, f = 1 ГГц
<-40 дБн, f = 10 ГГц
<-40 дБн, f = 20 ГГц
|
|
Уровень субгармонических искажений
|
<-80 дБн, f = 1 ГГц
<-80 дБн, f = 10 ГГц
<-80 дБн, f = 20 ГГц
<-75 дБн, f = 30 ГГц
<-75 дБн, f = 40 ГГц
|
|
Уровень подавления гармонических искажений (при отстройке 5 кГц)
|
<-80 дБн, f = 1 ГГц
<-75 дБн, f = 10 ГГц
<-70 дБн, f = 20 ГГц
<-65 дБн, f = 30 ГГц
<-63 дБн, f = 40 ГГц
|
|
Импульсная модуляция (опция)
|
|
Режимы модуляции
|
Внутренняя, внешняя
|
|
Минимальный период следования импульсов
|
110 нс
|
|
Минимальная длительность импульса
|
100 нс
|
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами
|
> 65 дБн
|
|
Вход внешнего сигнала модуляции
|
LVTTL (+3,3 В)
|
|
Генератор импульсов
|
|
Диапазон установки частоты импульсов
|
0,1 Гц … 10 МГц
|
|
Диапазон установки периода импульсов
|
110 нс … 100 с
дискретность установки: 100 нс
|
|
Диапазон установки длительности импульсов
|
100 нс … 99,999999 с
дискретность установки: 100 нс
|
|
Минимальная длительность фронта/ среза импульса
|
25 нс
|
|
Диапазон установки задержки внешнего запуска
|
20 нс … 100 с
|
|
Свипирование по частоте (ГКЧ)
|
|
Режим свипирования
|
Шаговый
|
|
Диапазон частот
|
Работа в полном диапазоне частот генератора
|
|
Длительность точки
|
10 мс … 100 с (разрешение 1 мкс)
|
|
Скорость перестройки
|
300 мкс
|
|
Источник синхронизации
|
Внутренний
|
|
Входы / выходы
|
|
Передняя панель
|
|
ВЧ выход
|
2,92 мм (папа), 50 Ом
|
|
Задняя панель
|
|
Вход внешнего запуска
|
BNC тип (мама)
|
|
Импульс вход/выход
|
BNC тип (мама), вход: LVTTL (+3,3 В)
|
|
Выход ОГ
|
10 МГц, BNC тип (мама), 50 Ом, 5 … 10 дБм
100 МГц, BNC тип (мама), 50 Ом, 5 … 10 дБм
|
|
Вход ОГ
|
10 МГц, BNC тип (мама), 50 Ом, 3 … 10 дБм, прямоугольная или синусоидальная форма сигнала
|
|
Общие характеристики
|
|
ЖК-дисплей
|
Сенсорный емкостной, диагональ 12,7 см
|
|
Напряжение питания
|
100 … 240 В (автовыбор)
|
|
Рабочая температура
|
0 … 50°С
|
|
Интерфейсы
|
LAN, USB
|
|
Габаритные размеры (ШхВхГ)
|
360 × 89 × 360 мм
|
|
Масса
|
Не более 10 кг
|
