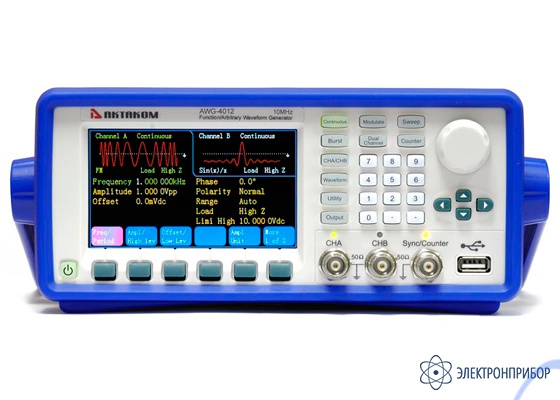

| Максимальная выходная частота |
10 МГц |
| Количество каналов |
2 |
| Форма сигнала |
Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Встроенные специальной формы 50 типов
Произвольная форма |
| Диапазон |
синусоидальный сигнал |
1 мкГц ... 10 МГц |
| прямоугольный сигнал |
1 мкГц ... 10 МГц |
| импульсный сигнал |
1 мкГц ... 10 МГц |
| другие формы |
1 мкГц ... 5 МГц |
| Встроенные формы |
Количество точек участвующих в формировании сигнала |
4…4096 |
| Разрешение по частоте |
1 мкГц |
| Точность установки (18°C ... 28°C) |
±(50 ppm + 1 мкГц) |
| Коэффициент гармоник |
≤-60 дБн (DC-5 МГц)
≤-50 дБн (5 МГц - 30 МГц)
≤-45 дБн (≥30 МГц) |
| Общие гармонические искажения |
<0,1% |
| Время нарастания/спада |
≤ 20 нс |
| Выброс |
≤ 10 % |
| Коэффициент заполнения |
0,1% ... 99,9% (мин. длительность 50 нс) |
| Симмметрия |
0 ... 100% |
| Длительность |
50 нс ... 2000 с |
| Время нарастания/спада |
≤ 20 нс |
| Количество точек участвующих в формировании сигнала |
4096 |
| Вертикальное разрешение |
14 бит (канал CHA), 10 бит (канал CHB) |
| Частота дискретизации |
120 МВыб/с |
| Энергонезависимая память |
5 редактируемых форм |
| Амплитуда (50 Ом) |
0,1 мВп-п -10 Вп-п (≤ 20 МГц) 0,1 мВп-п -7,5 Вп-п (> 20 МГц) |
| Амплитуда (высокий импеданс) |
0,2 мВп-п -20 Вп-п (≤ 20 МГц)
0,2 мВп-п -15 Вп-п (> 20 МГц) |
| Вертикальное разрешение (50 Ом) |
1 мВп-п (≥1 Вп-п) 0,1 мВп-п (<1 Вп-п) |
| Вертикальное разрешение ((высокий импеданс) |
2 мВп-п (≥2 Вп-п) 0,2 мВп-п (<2 Вп-п) |
| Точность (1 кГц, синус, DC смещение = 0) |
±(1 %+1 мВп-п) |
| Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) |
±0,2 дБ (<5 МГц)
±0,3 дБ (5 МГц ... 20 МГц)
±0,5 дБ (≥20 МГц) |
| Диапазон (DC) |
±5 В (50 Ом), ±10 В (высокий импеданс) |
| Погрешность |
±(1% + 1 мВ.) |
| Разрешение (50 Ом) |
1 мВ (смещение ≥ 0,5 В) 0,1 мВ (смещение < 0,5 В) |
| Разрешение (выс. импеданс) |
2 мВ (смещение ≥ 1 В) 0,2 мВ (смещение < 1 В) |
| Несущая |
синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, белый шум, специальной (1 мГц ... 100 кГц) |
| Коэффициент модуляции |
0% ... 120% |
| Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
| Источник |
Внутренний / Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц) |
| Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
| Источник |
Внутренний / Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц) |
| Девиация |
0 ... 360° |
| Тип |
ЧМн (FSK), ФМн (BPSK) |
| Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
| Источник |
Внутренний/Внешний |
| Диапазон ЧМн |
1 мкГц ... максимальная частота |
| Частота переключения ЧМн |
1 мГц ... 100 кГц |
| Фаза переключения ФМн |
0 ... 360° |
| Частота |
1 мГц ... 100 кГц |
| Несущая |
импульсный |
| Источник |
Внутренний / Внешний |
| Девиация |
0% ... 99% |
| Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
| Источник |
Внутренний / Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 1 МГц) |
| Коэффициент модуляции |
0% ... 100% |
| Тип свипирования |
по частоте |
| Интервал свипирования |
5 мс ... 500 с |
| Закон |
линейный / логарифмический |
| Направление |
Вверх / Вниз |
| Время прямого хода /возврата |
0 ... 500 с |
| Список свипирования |
до 600 шагов, время шага 5 мс ... 500 с |
| Источник запуска |
Ручной, внешний, внутренний |
| Форма |
синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) |
| Период |
1 мкс ... 500 с |
| Тип |
Количество импульсов: 1 ... 1 000 000 |
| Начальная / Конечная фаза |
0° ... 360° |
| Источник запуска |
Ручной, внешний, внутренний |
| Связь по частоте |
Отношение частот / разность частот |
| Связь по амплитуде и DC смещению |
Разность амплитуд / разность смещений |
| Комбинированный выход |
Объединение амплитуд 0% ... 100% |
| Уровень запуска |
TTL |
| Уровень модуляции |
±5 Вп-п (полная шкала) |
| Входной импеданс |
> 10 К номинальный |
| Тип разъема |
BNC |
| Форма |
прямоугольный импульс |
| Уровень |
5 В (высокий импеданс) 2,5 В (50 Ом) |
| Частота и длительность импульса |
изменяемая в зависимости от рабочего режима |
| Фронт нарастания |
< 10 нс (типичное) |
| Входной импеданс |
50 Ом (типичное) |
| Тип разъема |
BNC |
| Частотный диапазон |
Один канал: 100 мГц ... 350 МГц |
| Разрешение по частоте |
6 разрядов/с |
| Измерение периода и длительности импульса |
100 нс ... 20 с |
| Измерение коэф. заполнения |
1% ... 99% |
| Чувствительность |
20 мВскз ... 5 Вскз 10 мГц ... 100 МГц
40 мВскз ... 5 Вскз 100 мГц ... 200 МГц
50 мВскз ... 5 Вскз 200 мГц ... 350 МГц |
| Время стробирования |
1 мс ... 500 с |
| Связь |
AC, DC |
| Уровень запуска |
-3 В ... 3 В |
| ФНЧ |
отключаемый |
| Тактовая частота |
10 МГц ± 100 кГц |
| Амплитуда |
1 Вп-п ... 5 Вп-п |
| Входной импеданс |
5 кОм, AC связь |
| Тактовая частота |
10 МГц |
| Амплитуда |
>1 Вп-п |
| Выходной импеданс |
5 кОм, AC связь |
| Тип дисплея |
Жидкокристаллический, 4.3" TFT, 480 х 272 |
| Интерфейс |
USB device, USB host, RS-232 |
| Питание |
100...240 В АС скз, 45...65 Гц |
| Потребляемая мощность |
не более 30 Вт |
| Рабочая температура |
0...40 °C |
| Габаритные размеры |
334 х 256 х 106 мм |
| Масса |
3 кг |
