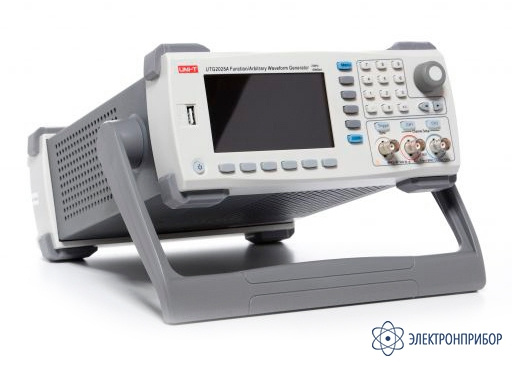

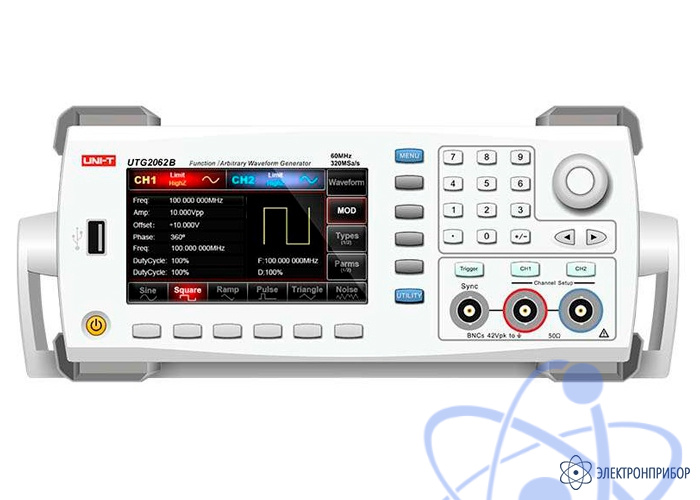

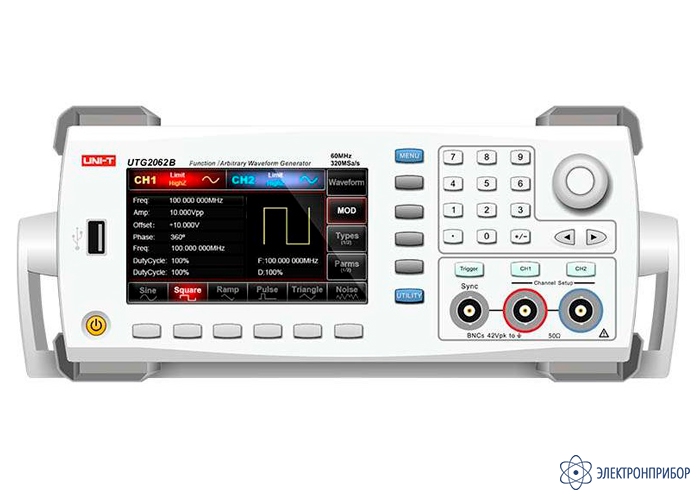

Параметр
|
Значение
|
|
Число каналов
|
2
|
|
Максимальная частота
|
60 МГц
|
|
Частота выборки (семплирования)
|
1,28 Гвыб/с (320 Мвыб/с, 4-кратная интерполяция)
|
|
Диапазон частот
|
1 мкГц - 60 МГц
|
|
Вертикальное разрешение
|
16 бит
|
|
Глубина памяти
|
8 Кб - 16 Мб
|
|
Формы сигналов
|
синусоидальные, прямоугольные, пилообразные, гармонические, импульсные, шумовые, DC, произвольные
|
|
Частотные характеристики
|
|
Синусоидальный сигнал
|
1 мкГц - 60 МГц
|
|
Прямоугольный сигнал
|
1 мкГц - 25 МГц
|
|
Импульсный сигнал
|
1 мкГц - 20 МГц
|
|
Пилообразный сигнал
|
1 мкГц - 3 МГц
|
|
Гармонический сигнал
|
1 мкГц - 30 МГц
|
|
Произвольный сигнал
|
1 мкГц - 15 МГц
|
|
Белый шум
|
1 мкГц - 60 МГц
|
|
Разрешение
|
1 мкГц
|
|
Точность
|
± 50 ppm / ± 100 ppm
|
|
Температурный коэффициент
|
< 2 ppm / °C
|
|
Характеристики синусоидального сигнала
|
|
Гармоническое искажение
|
DC - 1 МГц: -60 дБ
1 МГц - 10 МГц: -55 дБ
10 МГц - 40 МГц: -50 дБ
40 МГц - 80 МГц: -45 дБ
80 МГц - 120 МГц: -40 дБ
|
|
Полное гармоническое искажение
|
< 0.2% (DC - 20 кГц)
|
|
Характеристики прямоугольного сигнала
|
|
Время нарастания/спада
|
≤ 4 нс
|
|
Выброс
|
≤ 2%
|
|
Скважность
|
0,001% - 99,999%
|
|
Характеристики пилообразного сигнала
|
|
Линейность
|
< 1%
|
|
Симметричность
|
0 - 100%
|
|
Характеристики импульсного сигнала
|
|
Частотный диапазон
|
1 мкГц - 20 МГц
|
|
Ширина импульса
|
≥ 16 нс
|
|
Период фронта
|
9 нс - 10 с
|
|
Выброс
|
< 2%
|
|
Характеристики шумового сигнала
|
|
Смещение постоянного тока
|
± 5 В (50 Ом);
± 10 В (> 50 Ом)
|
|
Точность смещения
|
± (1% + 2 мВ)
|
|
Характеристики произвольного сигнала
|
|
Частотный диапазон
|
1 мкГц - 15 МГц
|
|
Глубина памяти
|
8 Кб - 16 Мб
|
|
Минимальное время нарастания/спада
|
7 нс
|
|
Выходной сигнал
|
|
Амплитуда
|
≤ 20 МГц: 1 мВ - 10 В;
≤ 60 МГц: 1 мВ - 5 В;
≤ 120 МГц: 1 мВ - 2 В
|
|
Импеданс
|
50 Ом
|
|
Максимальная изоляция
|
42 В к заземляющему проводу
|
|
Характеристики развертки
|
|
Форма несущей волны
|
синусоидальная, прямоугольная, пилообразная, произвольна
|
|
Тип
|
линейный или логарифмический
|
|
Время развертки
|
1 мс - 500 с ± 0,1%
|
|
Источник триггера
|
внешний, внутренний, ручной
|
|
Характеристики BURST
|
|
Форма несущей волны
|
синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная
|
|
Начальная / конечная фаза
|
от 0°C до +360°C
|
|
Время цикла
|
1 мкс - 500 с ± 1%
|
|
Источник запуска
|
внутренний, внешний, ручной
|
|
Характеристики модуляции
|
|
Типы модуляции
|
AM, FM, PM, ASK, FSK, BPSK, QPSK, OSK, PWM, SUM, QAM
|
|
Форма несущей волны
|
синусоидальная, прямоугольная (1 мкГц - 30 МГц), пилообразная, произвольная
|
|
АМ
|
|
Источник
|
внутренний / внешний
|
|
Модулирующая форма волны
|
синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц)
|
|
Глубина
|
0 - 120%
|
|
FM
|
|
Источник
|
внутренний / внешний
|
|
Модулирующая форма волны
|
синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц)
|
|
Частота
|
DC - 30 МГц
|
|
PM
|
|
Источник
|
внутренний / внешний
|
|
Модулирующая форма волны
|
синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц)
|
|
Отклонение фазы
|
0° - 360°
|
|
ASK, FSK, BPSK
|
|
Источник
|
внутренний / внешний
|
|
Модулирующая форма волны
|
прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц)
|
|
QPSK
|
|
Источник
|
PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25
|
|
Модулирующая форма волны
|
прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц)
|
|
OSK
|
|
Форма несущей волны
|
синусоидальная волна
|
|
Источник
|
внутренний / внешний
|
|
Время колебаний
|
8 нс - 200 с
|
|
Частота
|
2 мГц - 1 МГц
|
|
PWM
|
|
Форма несущей волны
|
импульсная волна
|
|
Источник
|
внутренний / внешний
|
|
Модулирующая форма волны
|
синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна
|
|
SUM
|
|
Источник
|
внутренний / внешний
|
|
Модулирующая форма волны
|
синусоидальная, прямоугольная (1 мкГц - 30 МГц), пилообразная, шумовая, произвольная волна
|
|
Модулирующая частота
|
2 мГц - 1 МГц (внутренний)
DC - 20 кГц (внешний)
|
|
QAM
|
|
Режим
|
QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256
|
|
Модулирующий источник
|
PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25
|
|
Частота
|
2 мГц - 1 МГц
|
|
Амплитуда
|
10 мВ - 10 В (50 Ом)
|
|
Триггерный вход
|
|
Уровень сигнала
|
TTL
|
|
Ширина импульса
|
> 100 нс
|
|
Входное сопротивление
|
> 10 кОм
|
|
Время отклика
|
развертка по частоте: < 500 мкс импульсная последовательность: < 500 нс
|
|
Триггерный выход
|
|
Уровень сигнала
|
TTL
|
|
Ширина импульса
|
> 400 нс
|
|
Входное сопротивление
|
50 Ом
|
|
Максимальная частота
|
> 1 МГц
|
|
Частотомер
|
|
Входной уровень
|
TTL (200 мВ - 9 В)
|
|
Диапазон входной частоты
|
100 мГц - 200 МГц
|
|
Точность
|
± 51 ppm
|
|
Разрешение по частоте
|
6 бит/с
|
|
Общие характеристики
|
|
Дисплей
|
4,3 дюйма TFT LCD, 480 х 272
|
|
Интерфейс
|
USB
|
|
Питание
|
100 - 240 В AC, 45 - 440 Гц, CAT II
|
|
Потребляемая мощность
|
< 50 Вт
|
|
Предохранитель
|
Т, 2 А, 250 В
|
|
Температура хранения
|
10℃ - 40℃
|
|
Влажность
|
< 80%
|
|
Габариты
|
320 х 265 х 110 мм
|
|
Вес нетто
|
3200 г
|
