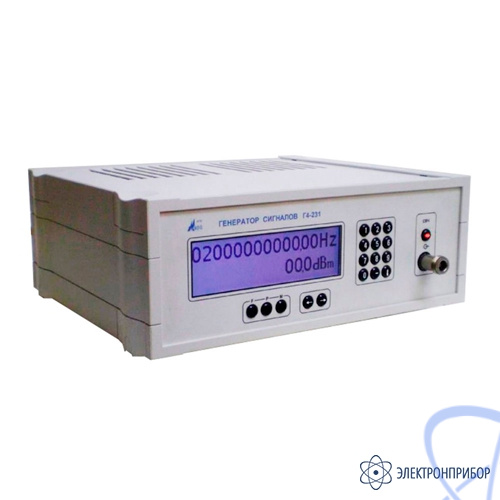

скрыть информациюГенератор Г4-231 предназначен для применения в качестве источника стандартного сигнала в диапазоне частот 1,0 ГГц – 10 ГГц при регулировке, ремонте и поверке радиоизмерительной аппаратуры различного назначения, а также для использования в качестве встраиваемого источника сигнала в сложных автоматизированных радиоизмерительных системах.
| Параметр | Значение |
| Рабочий диапазон частот | 1,0… 10 ГГц |
| Минимальный шаг перестройки по частоте | 0,01 Гц |
| Погрешность установки частоты | Не более ± 5×10-8fн, где fн - несущая частота генератора |
| Нестабильность частоты | В интервале температур (0… +55) °С не более ±5×10-8; за сутки не более ± 5×10-10; за год не более ±5×10-8 |
| Фазовый шум при отстройке от несущей | На 10 Гц (1.0 ГГц – 8.0 ГГц): не более -60 дБн/Гц; на 10 Гц (8.0 ГГц – 10.0 ГГц): не более -55 дБн/Гц; на 1 кГц не более -70 дБн/Гц |
| Максимальная мощность выходного сигнала | Не менее 14 дБм |
| Диапазон регулировки выходной мощности | Встроенным аттенюатором 14 ÷- 60 дБм; с внешним аттенюатором из комплекта поставки: -16 ÷- 90 дБм |
| Шаг установки выходной мощности (для всех режимов) | 0,1 дБм |
| Относительная нестабильность уровня выходной мощности за 15 минутный интервал | Не более ± 0,2 дБм |
| Погрешность установки уровня выходной мощности 14 дБм в рабочем диапазоне частот | Не более ± 0,6 дБм |
| Погрешность установки выходного уровня | Не более ± (0,2+ 0,03∙P) дБм |
| Режим внутренней и внешней амплитудно-импульсной модуляции | С длительностью импульса 0,1 мкс ÷ 0,5 с; скважностью Q ÷ 2; периодом следования 0,2 мкс ÷ 1,0 с |
| Погрешность установки длительности следования модулирующих импульсов | Не более ± (0,05+0,001∙τ)мкс |
| Погрешность установки периода следования модулирующих импульсов | Не более ± (0,05+0,001∙Т)мкс |
| Затухание между радиоимпульсами | > 40 дБ |
| Режим линейной частотной модуляции | С периодом 100 мкс ÷ 500 мс; минимальный шаг установки периода - 1 мкс; погрешность установки периода не более 0,01∙Туст |
| Девиация в диапазоне 1,0-1,25 ГГц | От 1,25кГц – 1,25МГц с минимальным шагом 10Гц |
| Девиация в диапазоне 1,25-2,25 ГГц | От 2,25кГц – 2,5МГц с минимальным шагом 10Гц |
| Девиация в диапазоне 5,0-10 ГГц | От 10кГц – 10МГц с минимальным шагом 10Гц |
| Погрешность установки величины девиации частоты | Не более 0,01∙∆F Гц |
| Интерфейс | USB 1.1 и RS-232 |
| Возможность работы от внешнего опорного генератора | Частотой 10МГц, амплитудой 1,0В на нагрузке 50 Ом |
| Нормальные условия эксплуатации | |
| Температура окружающего воздуха | 23 ±3 °С |
| Относительная влажность | 65 ±15 % |
| Атмосферное давление | От 630 до 795 мм ртутного столба |
| Напряжение питающей сети | 220 ±22 В, 50 ±2 Гц |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха | От 5 до 40 °С |
| Относительная влажность | До 90 % при температуре 30 °С |
| Атмосферное давление | От 630 до 800 мм ртутного столба |
| Напряжение питающей сети | 220 ±22 В, 50 ±2 Гц |
| Общие характеристики | |
| Время обеспечения требуемых параметров и характеристик в полном объеме | Через 15 минут с момента включения |
| Непрерывная работа | Не менее 24 ч при сохранении электрических параметров в пределах установленных норм |
| Средняя наработка на отказ | Не менее 20000 ч |
| Гамма-процентный ресурс | Не менее 20000 ч при γ = 90 % |
| Гамма-процентный срок службы прибора | Не менее 15 лет при γ = 80 % |
| Гамма-процентный срок сохраняемости | Для отапливаемых хранилищ при γ = 80 % не менее 10 лет; для неотапливаемых хранилищ при γ = 80 % не менее 5 лет |
| Мощность, потребляемая от сети питания при номинальном напряжении | Не более 40 ВА |
| Габаритные размеры генератора | 317 х 288 х 132 мм |
| Масса генератора | Не более 5 кг |
| Масса прибора в потребительской таре | Не более 7 кг |
| № | Наименование | Количество |
| 1 | Генератор Г4-231 | 1 |
| 2 | Кабель RS232 | 1 |
| 3 | Кабель соединительный USB A-B | 1 |
| 4 | Кабель соединительный ВЧ 7/3,04 - 7/3,04 | 1 |
| 5 | Кабель К10 | 1 |
| 6 | Вставка плавкая ВП2Б-1В 1А 250 В сетевая | 2 |
| 7 | Шнур соединительный сетевой | 1 |
| 8 | Аттенюатор резистивный 30 дБ | 1 |
| 9 | Упаковка для хранения | 1 |
| 10 | Руководство по эксплуатации | 1 |
| 11 | Формуляр | 1 |
