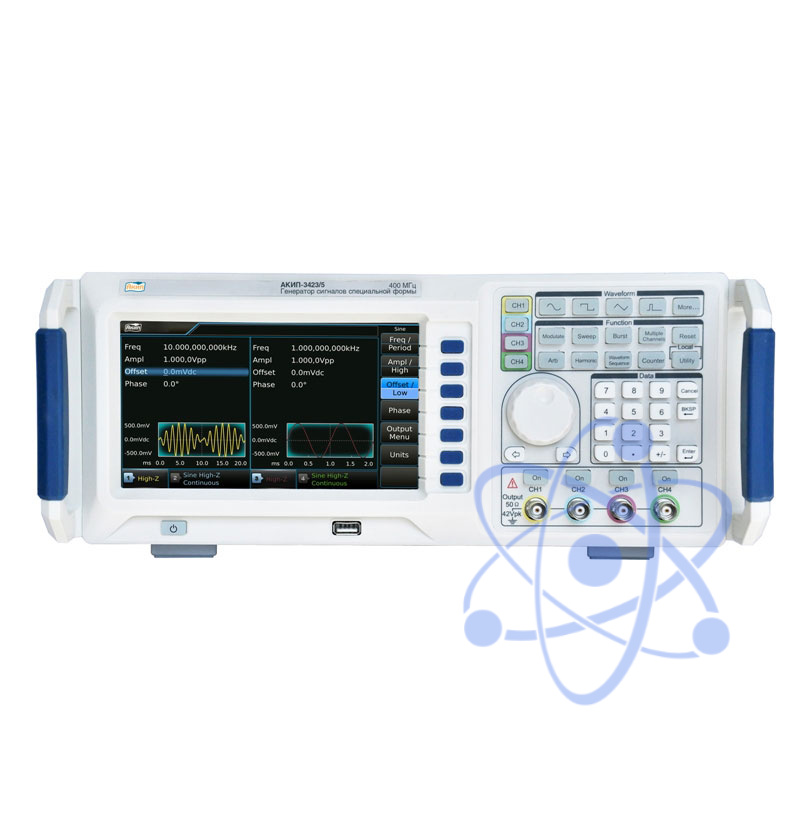

АКИП-3423/1 — генератор сигналов

АКИП-3423/1 — генератор сигналов

АКИП-3423/1 — генератор сигналов


Производитель:
АКИП
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Особенности генератора сигналов АКИП-3423/1:

  • Два или четыре полностью независимых источника колебаний (в зависимости от модели);
  • Диапазон частот: синус до 400 МГц (в зависимости от модели), прямоугольник до 120 МГц, импульс до 80 МГц, треугольник до 6 МГц;
  • Максимальное разрешение по частоте 1 мкГц;
  • Использование прямого цифрового синтеза (DDS);
  • Разрешение по частоте 1 мкГц;
  • Разрядность ЦАП 14 бит; частота дискретизации 1,2 ГГц для сигналов специальной формы и 200 МГц для сигналов произвольной формы;
  • Длина памяти для формирования СПФ 32 МБ;
  • Стандартные формы сигнала (4 вида): синусоидальный, прямоугольный, треугольный, импульс;
  • Встроенные сигналы специальной формы – 165 видов;
  • Внутренний опорный генератор: ±1х10-6;
  • 13 видов модуляции, включая: АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, СУМ (наложение сигналов) и др.;
  • Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы ;
  • Режим сложения каналов;
  • Формирование псевдослучайной последовательности и последовательности сигналов;
  • Формирование выходного сигнала путем задания гармоник (50 максимум);
  • Графический, сенсорный, ЖК-дисплей с диагональю 17,78 см;
  • Интерфейсы USBб, LAN, WiFi.

Технические характеристики генератора сигналов АКИП-3423/1:

Параметр АКИП-3423
АКИП-3423/1
АКИП-3423/2
АКИП-3423/3
АКИП-3423/4
АКИП-3423/5
Выходные параметры
Число каналов 2
4
2
4
2
4
Частотный диапазон (Синус) 1 мкГц … 200 МГц 1 мкГц … 300 МГц 1 мкГц …400 МГц
Частотный диапазон:
Прямоугольный
Импульс
Пила
СПФ

1 мкГц … 120 МГц
1 мкГц … 80 МГц
1 мкГц … 6 МГц
1 мкГц … 50 МГц
Разрешение 1 мкГц
Погрешность установки частоты ±1х10-6
Выходной уровень Частота ≤ 40 МГц: 1 мВпик-пик ... 10 пик-пик (50 Ом)
Частота ≤ 100 МГц: 1 мпик-пик … 5 пик-пик (50 Ом)
Частота ≤ 200 МГц: 1 мпик-пик … 2 пик-пик (50 Ом)
Частота ≤ 300 МГц: 1 мпик-пик … 1,5 пик-пик (50 Ом)
Частота > 300 МГц: 1 мпик-пик … 1 пик-пик (50 Ом)
Разрешение от 1 мВпп или 3 разряда
Погрешность установки уровня ±(1% от установки + 1 мВ) для сигнала синусоидальной формы, 1 кГц, 10 мВпп
Постоянное смещение ±5 В (на 50 Ом), максимальное разрешение 1 мВ, погрешность ±(1% от установки + 2 мВ + 0,5% от амплитуды)
Выходное сопротивление 1 МОм/ 50 Ом
Синусоида
Уровень гармоник относительно уровня основной частоты ≤-65 дБн в диапазоне до 40 МГц
≤-60 дБн в диапазоне до 80 МГц
≤-55 дБн в диапазоне до 120 МГц
≤-50 дБн в диапазоне до 150 МГц
≤-45 дБн в диапазоне до 200 МГц
≤-40 дБн в диапазоне до 250 МГц
≤-45 дБн в диапазоне до 300 МГц
≤-50 дБн в диапазоне свыше 300 МГц
Суммарные гармонические искажения ≤ 0,2% (20 Гц - 20 кГц, 20 Впик-пик)
Фазовый шум ≤-140 дБн/Гц (0 дБм, 10 кГц отстройка, несущая 10 МГц)
Прямоугольник
Время нарастания ≤ 2,5 нс (1 Впик-пик)
Коэффициент заполнения 0,01 % … 99,99 %
Выброс ≤ 5 %
Импульс
Время нарастания 2,5 нс … 1,2 с (1 Впик-пик)
Коэффициент заполнения 0,01 % … 99,99 %
Длительность импульса 4 нс … 1000000 с
Выброс ≤ 5 %
Двойной импульс
Время нарастания ≤ 2,5 нс (1 Впик-пик)
Длительность импульса 5 нс … 20 с (независимая установка для первого и второго импульса)
Временной интервал 5 нс … 20 с
Выброс ≤ 5 %
Треугольник
Асимметричность 0% … 100%
Произвольная форма
Частота дискретизации 200 МГц максимум
Длина памяти Шаг 1 точка: 2 … 16 кБ
Шаг 4 точки: 16 кБ … 32 МБ
Разрешение ЦАП 14 бит
Модуляция
Виды модуляции АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (4FSK, NFSK), ФМн (4PSK, NPSK), АМн (ASK, OSK)
Частота модуляции 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ)
Частота манипуляции 1 мкГц … максимальная частота гармонического сигнала
Глубина АМ 0% … 120%
Девиация фазы ФМ 0°…360°
Девиация ШИМ 0% … 99%
Амплитуда СУМ 0% … 100%
Источник модуляции Внутренний, внешний
Свипирование (ГКЧ)
Режимы свипирования Линейное или логарифмическое
Диапазон частот 1 мкГц … максимальная частота гармонического сигнала
Время качания 1 мс … 500 с
Время задержки / возврата / интервала 0 … 500 с
Пакетный режим
Формы сигналов Синус, прямоугольник, пила / треугольник и др.
Число импульсов в пакете 1 … 1x108
Период повторения 1 мкс … 500 с
Фаза старт/стоп 0° … 360°
Режим управления Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск
Частотная последовательность
Формы сигналов Формы сигналов
Диапазон частот 1 мкГц … максимальная частота гармонического сигнала
Тип последовательности Пользовательская, псевдослучайная
Длина последовательности 2 … 1024
Частота дискретизации 50 МГц максимум
Источник Внутренний, внешний, ручной однократный запуск
Последовательность сигналов
Частота дискретизации 200 МГц максимум
Длина памяти Шаг 4 точки: 12 … 16 кБ
Число повторений 1 … 1024
Длина последовательности 2 … 1024
Источник Внутренний, внешний, ручной однократный запуск
Режим сложения
По частоте Отношение частот / разность частот
По амплитуде Разность амплитуд/ разность смещений
Объединение формы Объединяемые амплитуды: 0% ~ 100%

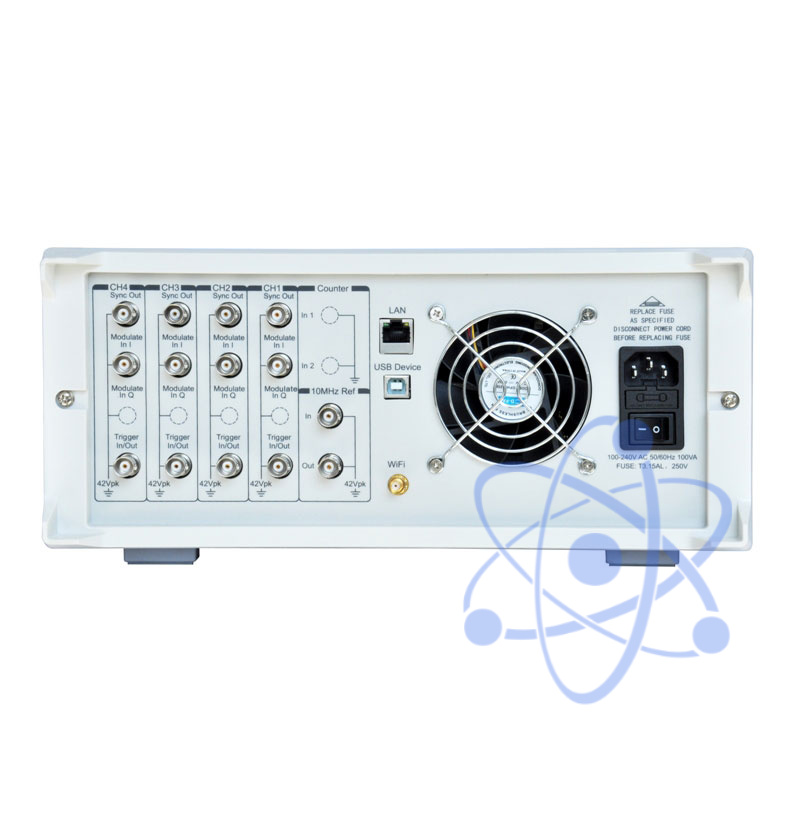

Параметры дополнительных входов / выходов
Вход внешнего опорного сигнала 10 МГц ± 50 Гц, уровень: 100 мВпик-пик … 5 Впик-пик, 1 кОм
Выход опорного сигнала 10 МГц,; уровень: 0 дБм; 50 Ом
Синхровыход (SYNC) Уровень: TTL, прямоугольная форма, время нарастания: ≤ 20 нс; сопротивление: 50 Ом
Вход/ Выход синхронизации Вход /выход уровень: TTL; вход /выход сопротивление: 1 кОм
Вход внешней модуляции / синхронизации Уровень: модуляция ± 2,5 Впик-пик, синхронизация TTL, сопротивление: 10 кОм
Общие данные
ЖК-дисплей Графический, сенсорный (TFT, диагональ 17,78 см), 800х400 точек
Память 8 ячеек (пользовательские СПФ), 1 ячейка (гармоника)
Напряжение питания 100 … 240 В (± 22 В), 45 … 65 Гц
Потребляемая мощность 70 ВА - АКИП-3423, АКИП-3423/2, АКИП-3423/4
80 ВА - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5
Рабочие условия 0…40°С, 80%
Интерфейс USB, LAN, WiFi
Габаритные размеры 363 × 154 × 327 мм - АКИП-3423, АКИП-3423/2, АКИП-3423/4
363 × 154 × 467 мм - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5
Масса 7 кг - АКИП-3423, АКИП-3423/2, АКИП-3423/4
10 кг - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5
Наименование Количество
1 Генератор сигналов АКИП-3423/1 1
2 Сетевой шнур 1
3 Соединительный кабель BNC-BNC 1
4 Антенна WiFi 1
5 РЭ на CD диске 1
