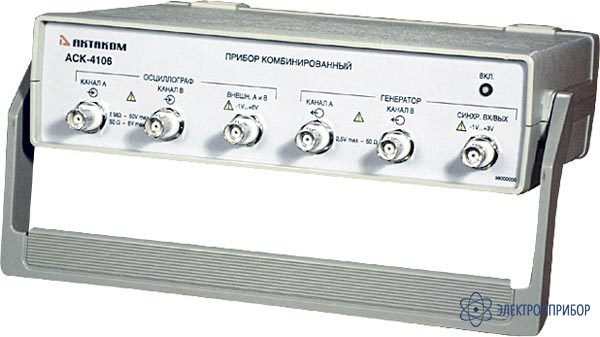

Описание прибора комбинированного АСК-4106:
Комбинированный прибор АСК-4106 сочетает возможности осциллографа двухканального цифрового запоминающего и генератора сигналов произвольной формы двухканального цифрового. Комбинированный прибор работает совместно с компьютером по интерфейсу USB 1.1.
Комбинированный прибор состоит из двух функциональных модулей: модуля двухканального цифрового запоминающего осциллографа и модуля генератора сигналов произвольной формы.
Модуль двухканального цифрового запоминающего осциллографа предназначен для изучения сигналов от внешних устройств, их отображения на мониторе компьютера, измерения параметров сигналов и математической обработки с помощью программного обеспечения.
Модуль генератора предназначен для выдачи сигналов произвольной формы, включая стандартные, а также задаваемые пользователем с помощью математических выражений или графически. Модули могут работать как независимо друг от друга, так и совместно под управлением соответствующего программного обеспечения.
Для обеспечения гальванической развязки прибора от ПК необходимо дополнительно приобрести модуль АСЕ-1005, который устанавливается в прибор при сборке или в сервис-центре.
Назначение прибора комбинированного АСК-4106:
Комбинированный прибор АСК-4106 применяется для наладки, ремонта, лабораторных исследований и испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
Программное обеспечение AKTAKOM Oscilloscope Pro:
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
Программное обеспечение содержит следующие функции:
- курсорные измерения по вертикали и горизонтали;
- автоматическая настройка на сигнал;
- цифровой самописец;
- установка длины предзаписи / послезаписи;
- цифровая фильтрация;
- запись/чтение данных/изображения в файл;
- произвольное масштабирование отображаемых данных;
- дополнительный обзорный график;
- двухуровневая аварийная сигнализация в режиме цифрового самописца;
- цифровой люминофор (режим послесвечения);
- вычисление фазового сдвига между каналами;
- режим цифрового вольтметра;
- автоматическое измерение параметров фронтов и импульсов;
- спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала;
- вычисление специальных функций;
- статистические вычисления и гистограмма распределения вероятности;
- режим управляемой эмуляции сигналов;
- встроенный калькулятор формул.
Программное обеспечение AKTAKOM Arbitrary Generator:
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.
Программное обеспечение содержит следующие функции:
- встроенный редактор сигналов произвольной формы;
- калькулятор формул;
- внутренний/внешний запуск;
- управление синхронизацией;
- управление выходной частотой сигналов;
- управление фазовым сдвигом между сигналами;
- запись/чтение данных/изображение в файл.
Программное обеспечение AKTAKOM Measuring CompleX:
Приложение предназначено для одновременного управления модулем осциллографа и модулем генератора, подачи испытательных сигналов на исследуемое устройство и сбора сигналов, показывающих отклик этого устройства.
Программное обеспечение содержит следующие функции:
- измерение амплитудно-частотных, амплитудных, фазо-частотных и переходных характеристик испытываемого устройства в автоматическом режиме;
- задание пользователем формы испытательных сигналов и точек траектории измерений;
- пошаговое или автоматическое прохождение траектории измерений;
- модуль вычисления спектра и импульсных параметров сигнала;
- настройка и сохранение конфигураций прибора.
