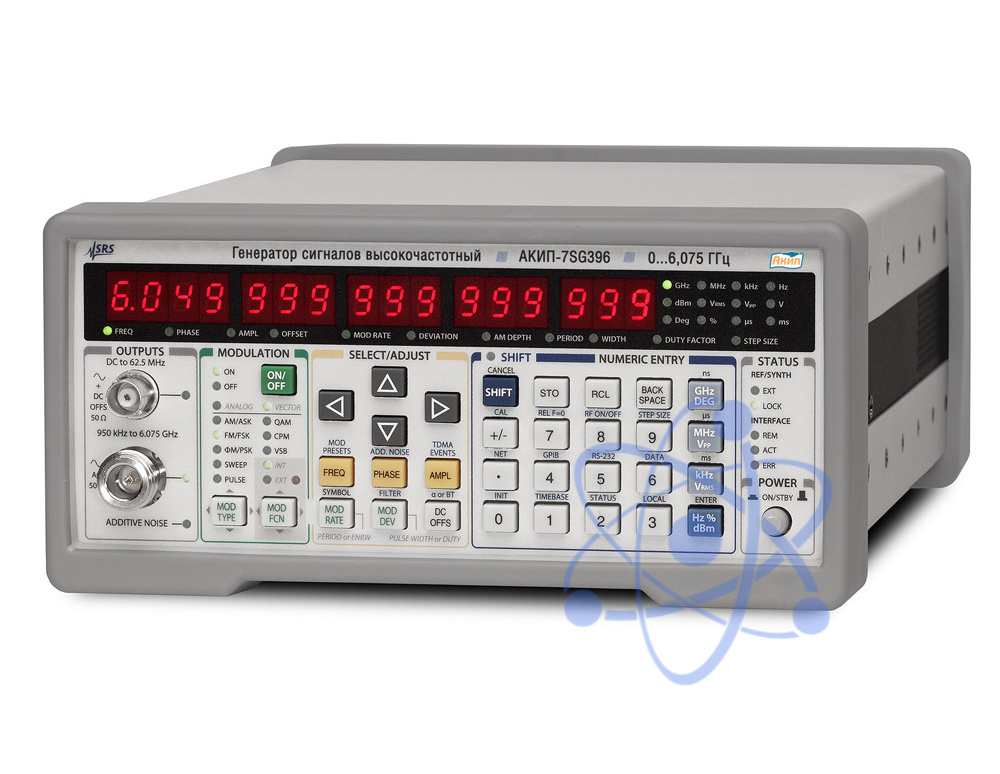

| Диапазон BNC-выход |
DC ... 62,5 МГц |
| Диапазон N-выход |
950 кГц ...2,025 ГГц |
950 кГц ... 4,05 ГГц |
950 кГц ... 6,075 ГГц |
| Дискретность установки |
1 мкГц |
| Скорость перестройки |
<8 мс |
| Стабильность |
1 × 10–11 (1 с девиация Аллана) |
| Погрешность установки |
<(10–18 + погрешность опорного генератора) × fC |
| Выходной уровень |
0,001 Вскз ... 1 Вскз ; разрешение <1 % |
| Смещение |
±1,5 В ; разрешение 5 мВ |
| Погрешность установки уровня |
±5 % |
| Гармоники |
< -40 дБн |
| Выходное сопротивление |
50 Ом |
| Выходной уровень |
0,7 мкВскз ... 1,5 Вскз |
0,7 мкВскз ... 1,5 Вскз (< 3 ГГц) |
0,7 мкВскз ... 1,5 Вскз (< 4 ГГц) |
| Выходная мощность |
-110 дБм ... +16,5 дБм;
разрешение 0,01 дБм |
-110 дБм ... +16,5 дБм (< 3 ГГц);
разрешение 0,01 дБм |
-110 дБм ... +16,5 дБм (< 4 ГГц);
разрешение 0,01 дБм |
| Погрешность установки |
±1 дБм |
| Выходное сопротивление |
50 Ом |
| КСВН |
≤ 1,6 |
| Фазовый шум |
При отстройке 10 Гц |
-80 дБн / Гц |
| При отстройке 1 кГц |
-102 дБн / Гц |
| При отстройке 20 кГц |
-116 дБн / Гц |
-114 дБн / Гц |
| При отстройке 1 МГц |
-130 дБн / Гц |
-124 дБн / Гц |
| Гармоники несущей |
< -55 дБн (<+7 дБм, N-тип) |
| Негармонические составляющие |
< -65 дБн при отстройке < 10 кГц
< -75 дБн при отстройке > 10 кГц |
| Паразитная ЧМ |
1 Гц (300 Гц ... 3 кГц) |
| Паразитная АМ |
0,006% (300 Гц ... 3 кГц) |
| Диапазон установки |
± 360° |
| Дискретность установки |
0,01º (DC ... 100 МГц)
0,1º (100 МГц ... 1 ГГц)
1,0º (1 ГГц ... 8,1 ГГц) |
| Тип опорного генератора |
Стандартный OCXO
Рубидиевый (опция 04) |
| Старение |
5 х 10-8/год
1 х 10-9/год |
| Стабильность (0...45 °C) |
2 х 10-9
1 х 10-10 |

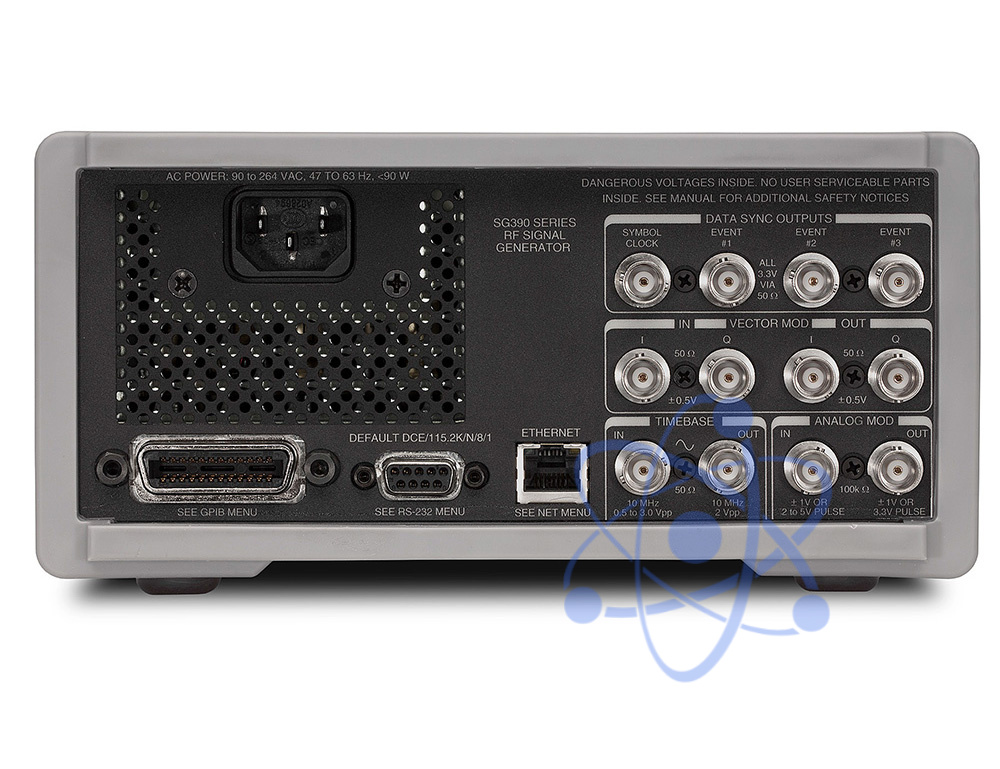

| Выход 10 МГц (задняя панель) |
Синус, 1,75 Впик-пик, 50 Ом |
| Вход 10 МГц |
Входной уровень: 0,5 ... 4 Впик-пик
Входной импеданс: 50 Ом |
| Формы сигналов |
Синус, пила, треугольник, меандр, импульс, шум |
| КНИ |
–80 дБн (на 20 кГц) |
| Частотный диапазон |
1 мкГц ... 500 кГц (fC < 62,5 МГц);
1 мкГц ... 50 кГц (fC > 62,5 МГц);
разрешение 1 мкГц |
1 мкГц ... 500 кГц (fC < 93,75 МГц);
1 мкГц ... 50 кГц (fC < 93,75 МГц);
разрешение 1 мкГц |
| Выход |
50 Ом; уровень: ± 1 В ... полная девиация |
| Коэффициент АМ |
0 ... 100% ( разрешение: 0,1%) |
| Ширина полосы модуляции |
> 100 кГц |
| Модуляционное искажение |
BNC: < 0,1 % (fC < 62,5 МГц, fM = 1 кГц)
N- тип: <3 % (fC < 62,5 МГц , fM = 1 кГц) |
| Источник |
Внутренний или внешний |
| Девиация частоты |
0,1 Гц ... 32 МГц (в зависимости от fC) |
| Ширина полосы модуляции |
500 кГц (f C < 62,5 МГц);
100 кГц (f C < 62,5 МГц) |
500 кГц (f C < 93,75 МГц);
100 кГц (f C < 93,75 МГц) |
| Модуляционное искажение |
< -60 дБ (fC = 100 МГц, fM =1 кГц , fD = 50°) |
| Источник |
Внутренний или внешний |
| Отношение уровней импульс / пауза |
BNC: 70 дБ
N- тип: 57 дБ (fC ≤ 1 ГГц ); 40 дБ (1 ГГц ≤ fC < 4 ГГц ); 35 дБ (fC ≥ 4 ГГц ) |
| Время нарастания |
20 нс |
| Источник |
Внутренний или внешний |
| Несущая частота |
400 МГц ... 2,025 ГГц |
400 MHz ... 4,05 ГГц |
400 МГц ... 6,075 ГГц |
| I/Q – вход |
50 Ом, ± 0,5 В (на задней панели) |
| Полоса |
300 МГц модулированный ВЧ сигнал |
| Смещение I или Q |
< 500 мкВ |
| Подавление несущей |
> 40 дБн (>35 дБн > 4 ГГц ) |
| Число каналов |
2 (I и Q) |
| Разрешение ЦАП |
Двойной, 14 бит на 125 МГц |
| Частота среза восстанавливающего фильтра |
10 МГц (3-го порядка ФНЧ Бесселя) |
| Сигнал произвольной формы |
Память: до 16 Мбит, частота 1 Гц ... 6 МГц ( разрешение: 1 мкГц ), длинна символа: 1 ... 9 бит |
| Источник СПФ |
Генератор ПСП ( длина последовательности: 2n – 1 (5 < n < 32)
Генератор кодовых последовательностей (10 бит ) |
| Цифровые фильтры |
Найквиста, корень из Найквиста, Гаусса, Прямоугольный, Линейный, КИХ (FIR), пользовательский |
| Типы модуляции |
PSK, QAM, FSK, CPM, MSK, ASK, VSB |
| Производные PSK |
PSK, BPSK, QPSK, OQPSK, DQPSK, π/4DQPSK, 8 PSK, 16 PSK, 3 π/8 8 PSK |
| Производные QAM |
4, 16, 32, 64, 256 |
| Производные FSK |
1-бит ... 4-бит с девиацией 0 ... 6 МГц |
| Производные ASK |
1-бит ... 4-бит |
| Производные CPM |
1-бит ... 4-бит с индексом модуляции 0 ... 1,0 |
| Поддерживаемые стандарты |
GSM, GSM-EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA, ATSC DTV |
| Выход |
SMA на задней панели, 50 Ом |
| Частотный диапазон |
Как и основной выход |
| Время установления |
<35 пс (20 % ... 80 %) |
| Джиттер |
fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания)
fC < 62,5 МГц <10–4 U.I. (1 кГц ... 5 МГц полосы пропускания) |
| Выходной уровень |
0,4 Впик-пик ... 1 Впик-пик, смещение: ± 2 В
Разрешение: 5 мВ; погрешность: ± 5% |
| Совместимость |
ECL, PECL, RSECL, CML, LVDS, NIM |
| Диапазон частот |
DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц |
DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц ; 1900 ... 4100 МГц |
DC ... 96 МГц ; 89,0625 ... 192,188 МГц ; 178,125 ... 384,375 МГц ; 356,25 МГц ... 768,75 МГц ; 712,5 МГц ... 1537,5 МГц ; 1425 ... 3075 МГц ; 2850 ... 6150 МГц |
| Разрешение |
0,1 Гц |
| Источник |
Внутренний или внешний |
| Интерфейсы |
LAN, GPIB, RS-232 |
| Габаритные размеры |
216 х 89 х 330 мм |
| Напряжение питания |
90...264 В , 47...63 Гц (90 Вт) |
| Масса |
4,5 кг |
| Опции : |
Опция 04: рубидиевый опорный генератор ; RM2U-S – одиночный комплект для монтажа в стойку ; RM2U-D – двойной комплект для монтажа в стойку |
