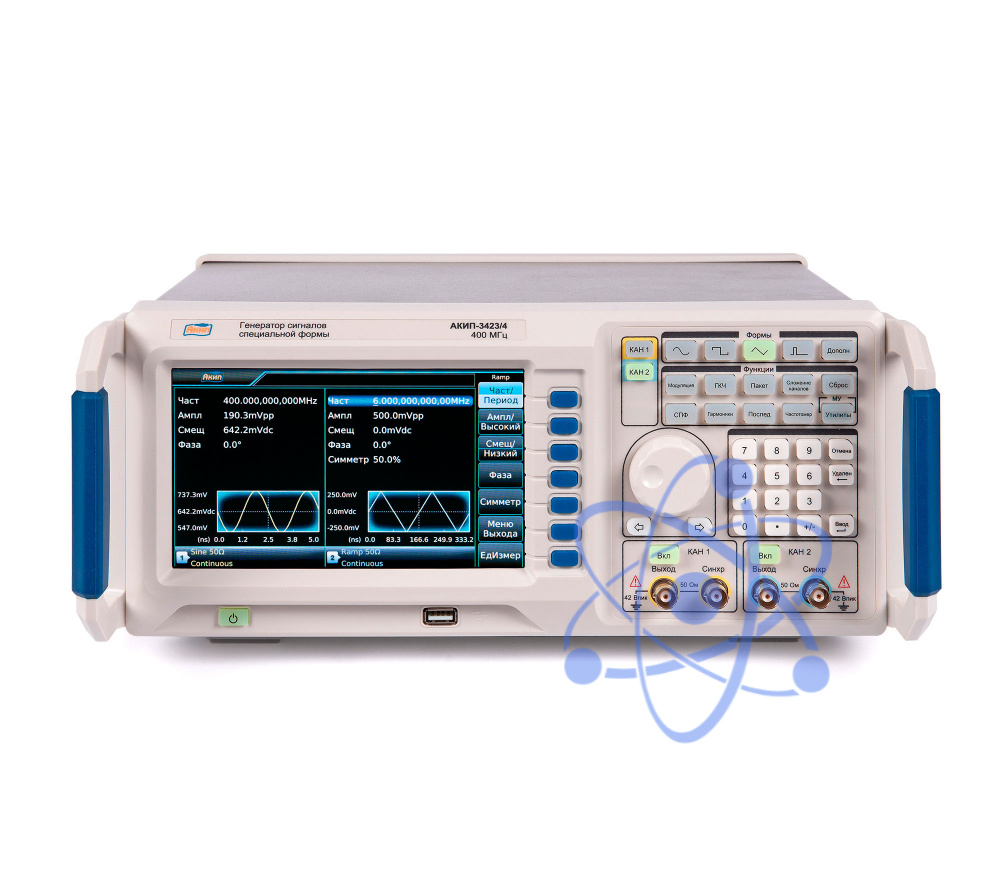

АКИП-3423/4 — генератор сигналов - купить в Казахстане, цены

Особенности генератора сигналов АКИП-3423/4:

Два или четыре полностью независимых источника колебаний (в зависимости от модели);

Диапазон частот: синус до 400 МГц (в зависимости от модели), прямоугольник до 120 МГц, импульс до 80 МГц, треугольник до 6 МГц;

Максимальное разрешение по частоте 1 мкГц;

Использование прямого цифрового синтеза (DDS);

Разрешение по частоте 1 мкГц;

Разрядность ЦАП 14 бит; частота дискретизации 1,2 ГГц для сигналов специальной формы и 200 МГц для сигналов произвольной формы;

Длина памяти для формирования СПФ 32 МБ;

Стандартные формы сигнала (4 вида): синусоидальный, прямоугольный, треугольный, импульс;

Встроенные сигналы специальной формы – 165 видов;

Внутренний опорный генератор: ±1х10^-6;

13 видов модуляции, включая: АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, СУМ (наложение сигналов) и др.;

Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы ;

Режим сложения каналов;

Формирование псевдослучайной последовательности и последовательности сигналов;

Формирование выходного сигнала путем задания гармоник (50 максимум);

Графический, сенсорный, ЖК-дисплей с диагональю 17,78 см;

Интерфейсы USBб, LAN, WiFi.

Технические характеристики генератора сигналов АКИП-3423/4:

Параметр	АКИП-3423 АКИП-3423/1	АКИП-3423/2 АКИП-3423/3	АКИП-3423/4 АКИП-3423/5
Выходные параметры
Число каналов	2 4	2 4	2 4
Частотный диапазон (Синус)	1 мкГц … 200 МГц	1 мкГц … 300 МГц	1 мкГц …400 МГц
Частотный диапазон: Прямоугольный Импульс Пила СПФ	1 мкГц … 120 МГц 1 мкГц … 80 МГц 1 мкГц … 6 МГц 1 мкГц … 50 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±1х10^-6
Выходной уровень	Частота ≤ 40 МГц: 1 мВ_{пик-пик} ... 10 _{пик-пик} (50 Ом) Частота ≤ 100 МГц: 1 м_{пик-пик} … 5 _{пик-пик} (50 Ом) Частота ≤ 200 МГц: 1 м_{пик-пик} … 2 _{пик-пик} (50 Ом) Частота ≤ 300 МГц: 1 м_{пик-пик} … 1,5 _{пик-пик} (50 Ом) Частота > 300 МГц: 1 м_{пик-пик} … 1 _{пик-пик} (50 Ом)
Разрешение	от 1 мВ_пп или 3 разряда
Погрешность установки уровня	±(1% от установки + 1 мВ) для сигнала синусоидальной формы, 1 кГц, 10 мВ_пп
Постоянное смещение	±5 В (на 50 Ом), максимальное разрешение 1 мВ, погрешность ±(1% от установки + 2 мВ + 0,5% от амплитуды)
Выходное сопротивление	1 МОм/ 50 Ом
Синусоида
Уровень гармоник относительно уровня основной частоты	≤-65 дБн в диапазоне до 40 МГц ≤-60 дБн в диапазоне до 80 МГц ≤-55 дБн в диапазоне до 120 МГц ≤-50 дБн в диапазоне до 150 МГц ≤-45 дБн в диапазоне до 200 МГц ≤-40 дБн в диапазоне до 250 МГц ≤-45 дБн в диапазоне до 300 МГц ≤-50 дБн в диапазоне свыше 300 МГц
Суммарные гармонические искажения	≤ 0,2% (20 Гц - 20 кГц, 20 В_{пик-пик})
Фазовый шум	≤-140 дБн/Гц (0 дБм, 10 кГц отстройка, несущая 10 МГц)
Прямоугольник
Время нарастания	≤ 2,5 нс (1 В_{пик-пик})
Коэффициент заполнения	0,01 % … 99,99 %
Выброс	≤ 5 %
Импульс
Время нарастания	2,5 нс … 1,2 с (1 В_{пик-пик})
Коэффициент заполнения	0,01 % … 99,99 %
Длительность импульса	4 нс … 1000000 с
Выброс	≤ 5 %
Двойной импульс
Время нарастания	≤ 2,5 нс (1 В_{пик-пик})
Длительность импульса	5 нс … 20 с (независимая установка для первого и второго импульса)
Временной интервал	5 нс … 20 с
Выброс	≤ 5 %
Треугольник
Асимметричность	0% … 100%
Произвольная форма
Частота дискретизации	200 МГц максимум
Длина памяти	Шаг 1 точка: 2 … 16 кБ Шаг 4 точки: 16 кБ … 32 МБ
Разрешение ЦАП	14 бит
Модуляция
Виды модуляции	АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (4FSK, NFSK), ФМн (4PSK, NPSK), АМн (ASK, OSK)
Частота модуляции	1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ)
Частота манипуляции	1 мкГц … максимальная частота гармонического сигнала
Глубина АМ	0% … 120%
Девиация фазы ФМ	0°…360°
Девиация ШИМ	0% … 99%
Амплитуда СУМ	0% … 100%
Источник модуляции	Внутренний, внешний
Свипирование (ГКЧ)
Режимы свипирования	Линейное или логарифмическое
Диапазон частот	1 мкГц … максимальная частота гармонического сигнала
Время качания	1 мс … 500 с
Время задержки / возврата / интервала	0 … 500 с
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила / треугольник и др.
Число импульсов в пакете	1 … 1x10⁸
Период повторения	1 мкс … 500 с
Фаза старт/стоп	0° … 360°
Режим управления	Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск
Частотная последовательность
Формы сигналов	Формы сигналов
Диапазон частот	1 мкГц … максимальная частота гармонического сигнала
Тип последовательности	Пользовательская, псевдослучайная
Длина последовательности	2 … 1024
Частота дискретизации	50 МГц максимум
Источник	Внутренний, внешний, ручной однократный запуск
Последовательность сигналов
Частота дискретизации	200 МГц максимум
Длина памяти	Шаг 4 точки: 12 … 16 кБ
Число повторений	1 … 1024
Длина последовательности	2 … 1024
Источник	Внутренний, внешний, ручной однократный запуск
Режим сложения
По частоте	Отношение частот / разность частот
По амплитуде	Разность амплитуд/ разность смещений
Объединение формы	Объединяемые амплитуды: 0% ~ 100%
Параметры дополнительных входов / выходов
Вход внешнего опорного сигнала	10 МГц ± 50 Гц, уровень: 100 мВ_{пик-пик} … 5 В_{пик-пик}, 1 кОм
Выход опорного сигнала	10 МГц,; уровень: 0 дБм; 50 Ом
Синхровыход (SYNC)	Уровень: TTL, прямоугольная форма, время нарастания: ≤ 20 нс; сопротивление: 50 Ом
Вход/ Выход синхронизации	Вход /выход уровень: TTL; вход /выход сопротивление: 1 кОм
Вход внешней модуляции / синхронизации	Уровень: модуляция ± 2,5 Впик-пик, синхронизация TTL, сопротивление: 10 кОм
Общие данные
ЖК-дисплей	Графический, сенсорный (TFT, диагональ 17,78 см), 800х400 точек
Память	8 ячеек (пользовательские СПФ), 1 ячейка (гармоника)
Напряжение питания	100 … 240 В (± 22 В), 45 … 65 Гц
Потребляемая мощность	70 ВА - АКИП-3423, АКИП-3423/2, АКИП-3423/4 80 ВА - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5
Рабочие условия	0…40°С, 80%
Интерфейс	USB, LAN, WiFi
Габаритные размеры	363 × 154 × 327 мм - АКИП-3423, АКИП-3423/2, АКИП-3423/4 363 × 154 × 467 мм - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5
Масса	7 кг - АКИП-3423, АКИП-3423/2, АКИП-3423/4 10 кг - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5

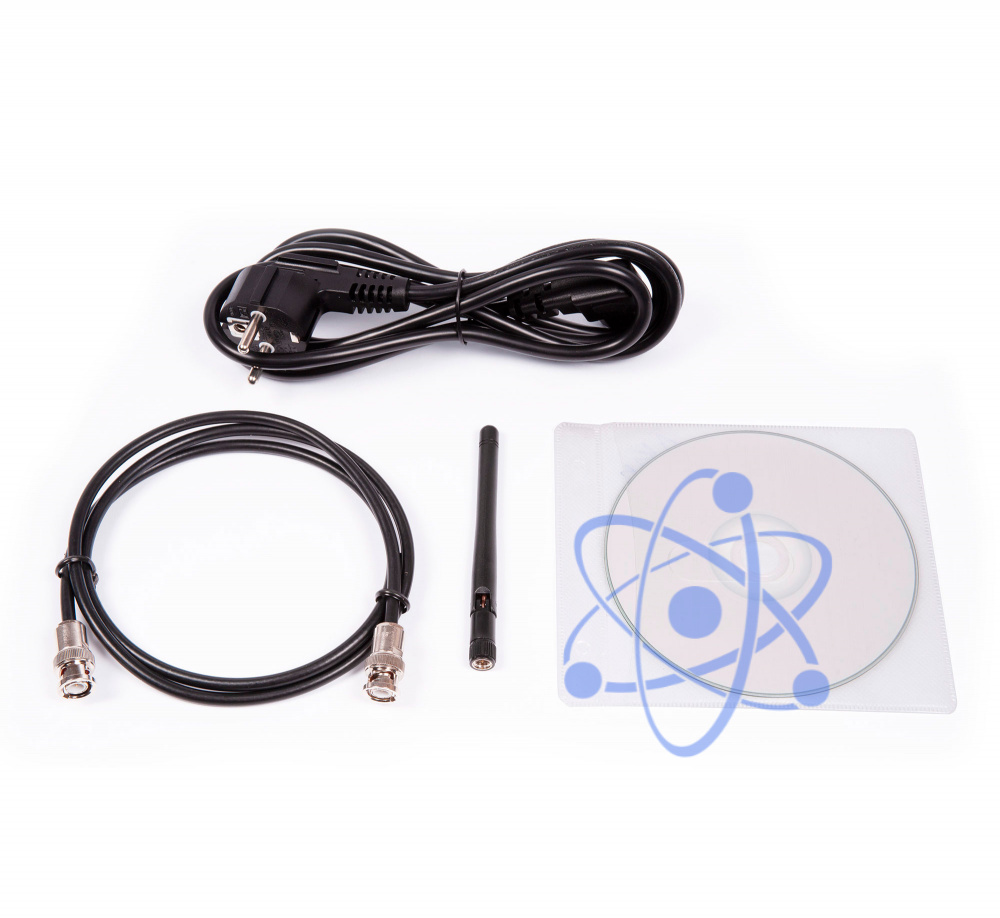

№	Наименование	Количество
1	Генератор сигналов АКИП-3423/4	1
2	Сетевой шнур	1
3	Соединительный кабель BNC-BNC	1
4	Антенна WiFi	1
5	РЭ на CD диске	1
