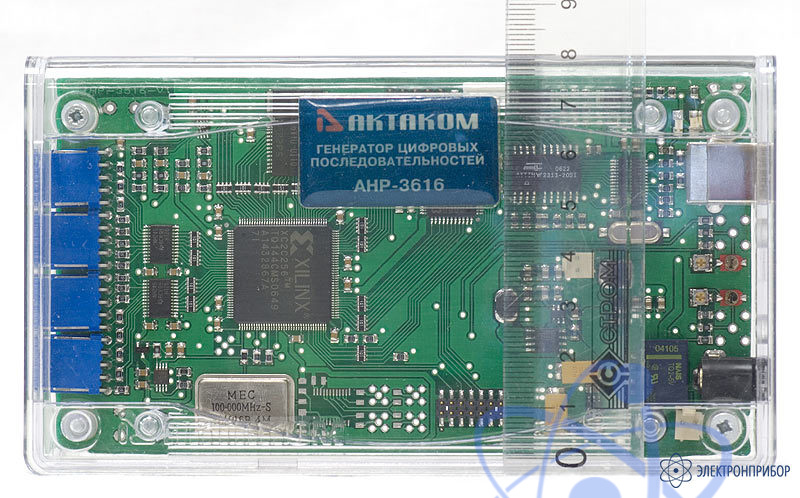

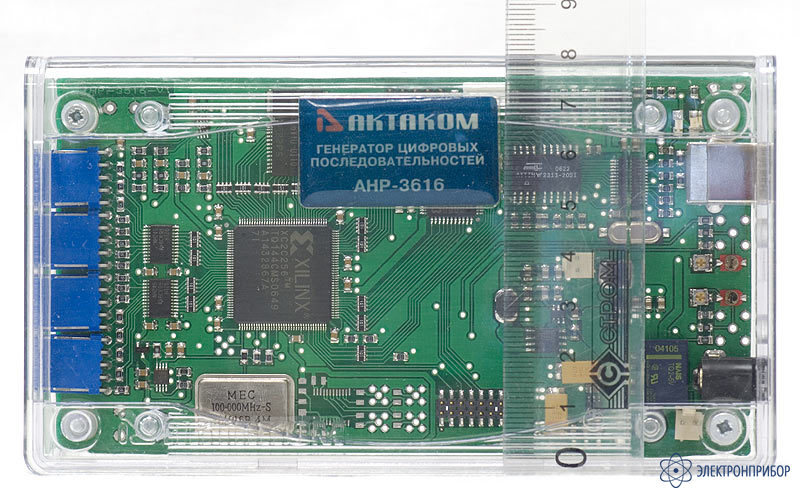

АНР-3616 — usb генератор цифровых последовательностей

Производитель

Гарантия

14 мес

Артикул

22961

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение генератора АНР-3616:

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно- последовательного кода. Прибор предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора паттернов позволяет значительно сократить время диагностики, тестирования или испытаний разрабатываемых устройств.

Технические характеристики генератора АНР-3616:

16 цифровых каналов;
Длина памяти на канал 256 кбит;
Частота внутреннего тактирования 2 Гц...100 МГц;
Частота внешнего тактирования до 50 МГц;
Амплитуда выходного напряжения 1,8...4,3 В с шагом 1,2 мВ;
Требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ;
Внешняя синхронизация;
Запуск внешних устройств;
Предельные значения напряжения на входах внешнего тактирования и синхронизации –1...+6 В;
Регулируемые пороги срабатывания при внешней синхронизации/тактировании;
Питание +6 В / ~220 В / 50 Гц, 15 Вт;
Интерфейс USB 1.1;
Габаритные размеры 150 x 85 x 32 мм;
Масса не более 2 кг.

Стандартная версия программного обеспечения AHP-3516-SW обеспечивает следующие функции:

Возможность редактирования цифрограмм графическим и табличным способами;
Возможность заполнения цифрограммы аналоговыми формами;
Возможность работы с блоками данных;
Работа в режиме счетчика;
Работа в режиме генератора псевдослучайной последовательности;
Работа в пошаговом режиме;
Управление синхронизацией и тактированием;
Управление выходным напряжением и порогами срабатывания;
Управление частотой дискретизации;
Сохранение цифрограммы в файл и чтение цифрограммы из файла;
Установка цветовой схемы;
Печать текущих изображений;
Изменение названия любого канала на пользовательское.

№	Наименование	Количество
1.	Прибор	1
2.	USB кабель для соединения с ПК	1
3.	Набор соединительных проводов	1
4.	Краткое руководство по установке и паспорт	1
5.	Руководство по эксплуатации и программное обеспечение под Windows XP (компакт-диск)	1
