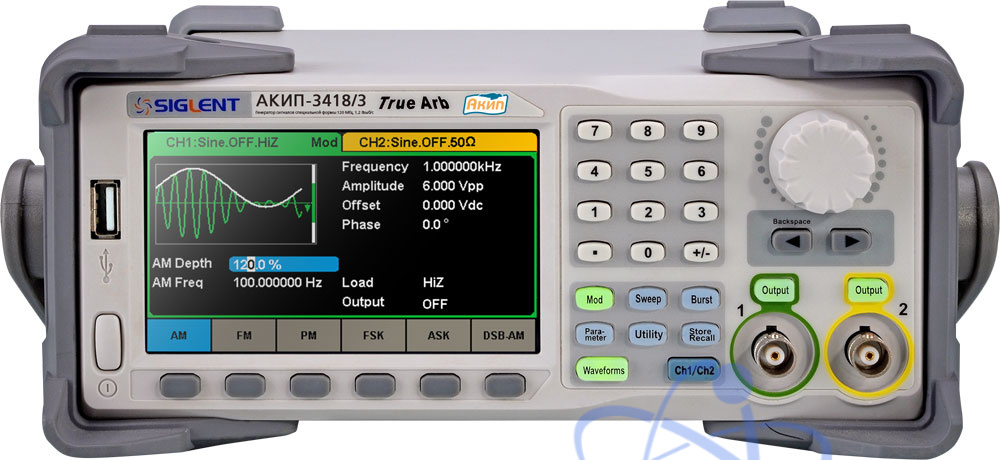

АКИП-3418/3 — генератор сигналов специальной формы

Особенности генератора сигналов произвольной формы АКИП-3418/3:

2 канала (два независимых выхода);

Диапазон частот (синус): 1 мкГц – 40 МГц (АКИП-3418/1), 1 мкГц – 80 МГц (АКИП-3418/2), 1 мкГц – 120 МГц (АКИП-3418/3); для меандра до 25 МГц;

Разрешение по частоте 1 мкГц;

Разрядность ЦАП 16 бит; память 8 МБ;

Частота дискретизации до 1,2 ГГц (4хИнтерполяция);

Использование прямого цифрового синтеза (DDS);

Технология TrueArb для формирования достоверных сигналов произвольной формы;

Внутренний опорный генератор: ±1*10-6;

Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;

Режим формирования сигнала произвольной формы до 20 МГц;

Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ;

Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°;

Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);

Частотомер: 100 мГц - 200 МГц;

Интерфейс USB (ДУ, программирование), опция GPIB и LAN;

ПО для формирования сигналов СПФ (EasyWave);

Цветной графический сенсорный дисплей (диаг. 11 см, 480х272).

Технические характеристики генератора сигналов произвольной формы АКИП-3418/3:

ПАРАМЕТРЫ	АКИП - 3418/3
Параметр	Значение
ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2)
Частотный диапазон (для синуса)	1 мкГц – 120 МГц
Разрешение	1 мкГц
Погрешность установки частоты	± 1 *10^{- 6}
Выходной уровень (50 Ом)	1 мВ - 10 В _{пик - пик} (≤ 2 0 МГц) 1 мВ - 5 В _{пик - пик} ( >2 0 МГц)
Погрешность установки уровня	±(1%+1 мВпп ) , 10 кГц син., 0 В смещение
Выходное сопротивление	1 МОм/ 50 Ом
СИНУСОИДА
Коэффициент гармоник	≤ - 65 дБн от 0 до 1 0 МГц , < - 60 дБн свыше 10 МГц до 20 МГц , < - 55 дБн свыше 20 МГц до 40 МГц , < - 50 дБн свыше 40 МГц до 60 МГц , < - 45 дБн свыше 60 МГц до 80 МГц , < - 40 дБн свыше 80 МГц до 100 МГц , < - 38 дБн свыше 100 МГц до 120 МГц .
КНИ (коэфф. нелин. искажений)	< 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц)
Негармонические составляющие	- 70 дБн ≤ 50 МГц , - 65 дБн > 50 МГц .
МЕАНДР
Частотный диапазон	1 мкГц – 25 МГц
Время нарастания/спада	≤ 9 нс
Выброс	< 3 %
Перестраиваемая скважность	0,001 – 99,999%
Джиттер (скз)	≤ 150 пс
ПИЛА, ТРЕУГОЛЬНИК
Диапазон частот	1 мкГц – 1 МГц
Нелинейность	< 1%
Перестраиваемая скважность	0,0 – 100,0%
ИМПУЛЬС
Диапазон частот	1 мкГц – 25 МГц
Длительность импульса	От 1 6,3 нс
Погрешность установки длительности	±(0,01%+0, 3 нс )
Время нарастания/спада	8,4 нс – 22,4 с, разрешение 100 пс
Диапазон и зменения скважности	0, 00 1 % - 99, 999 %
Выброс	< 3 %
Джиттер (скз)	≤ 150 пс
БЕЛЫЙ ШУМ
Полоса частот (белый шум)	120 МГц (-3 дБ)
ПРОИЗВОЛЬНАЯ ФОРМА (СПФ)
Диапазон частот	1 мкГц – 20 МГц
Длина памяти	8 – 8 М точек
Разрешение ЦАП	14 бит
Частота дискретизации	5 МГц ( TrueArb ), 300 МГц ( DDS)
Джиттер (скз)	≤ 150 п с
ПАКЕТНЫЙ РЕЖИМ
Формы сигналов	Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Частота несущей	2 мГц – 120 МГц (в зависимости от модели)
Виды запуска	П о счету (1 ... 100 0000 имп. – при мин. длит. 1 мкс), непрерывный, по строб - импульсу )
Нач./конеч. фаза	0° - +360°
Период повторения	1 мкс – 10 00 с ± 1%
Источник стро б - импульса	Внешний , внутренний
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
Коэффициент АМ	0 - 1 20 % (АМ)
ФМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
Диапазон установки девиации фазы	0 º - 360 , 0 º
ЧМН, АМН
Формы несу щей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %, частота 1 мГц – 1 М Гц )
ШИМ
Диапазон частот	мГц – 1 МГц
Модулирующее колебание (внутреннее)	Синус, меандр, пи ла, произвольная
Источник модуляции	Внешний/внутренний
ГКЧ
Формы несущей	Синус, меандр, пила, произвольная
Время качания	1 мс - 500 с ± 1 %
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной
ЧАСТОТОМЕР
Частотный диапазон	100 мГц - 200 МГц
Измерения	Частота, период, +/ - длительность, скважность ( F ≤ 10 МГц; U ≤ 5 В _{пик - пик} )
Вход	МОм , связь по входу: AC / DC , фильтр ВЧ: вкл/выкл
Чувствительность	10 0 мВ скз ( < 1 00 МГц), 2 00 мВ crp (100 - 200 МГц)
ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ
Вход/Выход внешнего опорного сигнала	10 МГц; входной уровень : 1,4 – 3,3 В_{пик - пик} ;
Вход внешней синхронизации	Входной уровень: КМОП ; время отклика : ≤ 60 0 нс; входное сопротивлени е: 100 кОм
Выход сигнала синхронизации	Входной уровень: КМОП ; время отклика : ≤ 60 0 нс; входное сопротивлени е: 100 кОм
Выход SYNC	Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 10 0 Ом; максимальная частота: 1 МГц
Вход внешней модуляции	глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм
ОБЩИЕ ДАННЫЕ
ЖК - дисплей	Цветной графический сенсорный , диагональ 11 см, разрешение: 480 х2 72
Напряжение питания	220 В ( ± 15 %), 50 / 60 Гц
Габаритные размеры	10 7 × 2 6 0 × 296 мм
Масса	3 , 43 кг

№	Наименование	Количество
1.	Генератор сигналов произвольной формы АКИП-3418/3	1
2.	Сетевой шнур	1
3.	Руководство по эксплуатации	1
4.	USB-кабель	1
