РК4-73 — измеритель S-параметров

РК4-73 — измеритель S-параметров

РК4-73 — измеритель S-параметров


Производитель:
Прочие

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение измерителя S-параметров РК4-73:

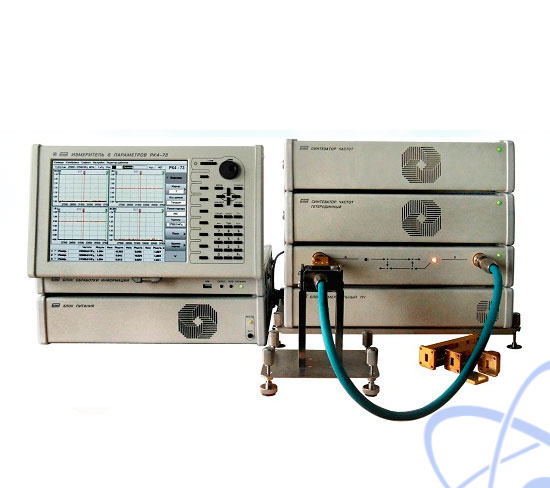

Предназначен для измерения S – параметров СВЧ четырехполюсников в диапазоне частот 17.44 - 37.5 ГГц. Представляет собой автоматизированную измерительную систему, состоящую из блока управления и обработки информации (IBM совместимого компьютера, для жестких усло-вий эксплуатации), блока питания с аккумуляторным резервированием, двух синтезаторов ча-стот, блока СВЧ, блока ПЧ и комплекта внешних узлов.

Предлагаемый к поставке товар по своему качеству, техническим характеристикам, в том числе тактико-техническим характеристикам, безопасности, функциональным характеристикам (потребительским свойствам) и иным требованиям, предъявляемым Заказчиком к Товару, соответствует требованиям государственного контракта (Приложение №1 к документации об открытом аукционе в электронной форме), нормативно-технической документации на Товар, ГОСТ, ТУ.

Предлагаемый к поставке товар новый, не восстановленный и не собранный из восстановленных компонентов, ранее не эксплуатируемый, соответствует требованиям безопасности, не имеет повреждений (дефектов), соответствует по качеству и комплектности нормативной и технической документации, в соответствии с которой он изготовлен. Предлагаемый к поставке товар работоспособный и обеспечивает предусмотренную производителем функциональность.

Прибор внесен в Государственный реестр средств измерений (СИ), имеет действующий сертификат об утверждении типа СИ и поставляется с действующим свидетельством о поверке.

Технические характеристики измерителя S-параметров РК4-73:

Параметр Значение
Измерительный СВЧ тракт волноводный 11х5,5 мм и 7,2х3,4 мм
Диапазон частот 17,44 - 37,5 ГГц
Диапазон измерения частотных зависимостей комплексных параметров передачи S21 и S12 модуль от плюс 30 до минус 80 дБ
фаза от 0 до 360°, от 0 до ± 180°
Погрешность измерения модуля и фазы коэффициента передачи модуля коэффициента передачи (КП), не более:
в диапазоне измеряемых величин от +30 до – 40 дБ ± (0,3+0,003 * |А|) дБ,
в диапазоне измеряемых величин от – 40 до – 60 дБ ± (0,4+0,03 * (|А|-40)) дБ,
в диапазоне измеряемых величин менее – 60 дБ ±(1,0+0,07 * (|А|-60)) дБ фазы коэффициента передачи:
в диапазоне измеряемых модулей КП от +30 до – 40 дБ ± (1,6 + 0,035 * |А|)°,
в диапазоне измеряемых модулей КП от –40 до – 60 дБ ± (3 + 0,2 * (|А|-40))°,
в диапазоне измеряемых модулей КП менее – 60 дБ ± (7 + 0,45 * (|А|-60))°
где А – измеренное значение модуля коэффициента передачи в дБ
Максимальная стабилизированная мощность СВЧ сигнала 10 мВт
Высокая точность установки и поддержания частоты ± 0,3*10–7 * Fx за год, где Fx - установленная частота
Скоростной USB интерфейс управляет системой в ОС Windows 7, система также обеспечивает совместимость с аппаратурой, имеющей интерфейс КОП Есть
Индустриальный блок обработки информации с диагональю 11 дюймов; аккумуляторы резерв-ного питания, позволяющие предотвратить нештатное отключение измерительного комплекса Есть
По прочности к воздействию климатических факторов соответствует ГОСТ РВ 20.39.304 (группа 1,1) с пределами рабочих температур от 0°С до 40°С, относительной влажности 90% (при 30°С). Диапазон предельных температур от минус 50°С до 50°С. Диапазон предельных температур для блока обработки информации, включая предельные температуры при хранении и транспортирова-нии, от минус 40ºС до 50ºС с пределами рабочих температур от 0°С до 40°С, относительной влажности 90% (при 30°С). Диапазон предельных температур от минус 50°С до 50°С. Диапазон предельных температур для блока обработки информации, включая предельные температуры при хранении и транспортирова-нии, от минус 40ºС до 50ºС
Наименование Количество
1 Измеритель S-параметров РК4-73 1
