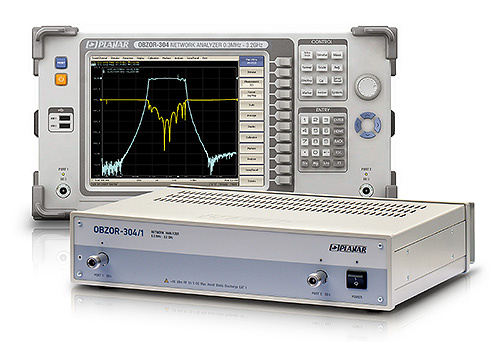

Обзор-304/1 — измеритель комплексных коэффициентов передачи и отражения

Производитель

Гарантия

12 мес

Межповерочный интервал

12 мес

Артикул

23744

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Особенности измерителя Обзор-304/1:

Рабочий диапазон частот 0,3 МГц … 3,2 ГГц;
Измерение S-параметров радиотехнических устройств: комплексного коэффициента передачи и отражения;
Основной тракт 50 Ом (тип N), дополнительно возможны измерения в любых коаксиальных трактах при использовании соответствующих переходов и калибровочных мер;
Высокая точность измерений при использовании коррекции систематических погрешностей;
Опции - калибровочные меры, адаптеры-переходы, меры для поверки;
Измерение коэффициента передачи систем с переносом частоты;
Управление и получение результатов измерения на внешнем компьютере;
Программное обеспечение совместимо с ОС Win;
Малые массо-габаритные параметры.

Технические характеристики измерителя Обзор-304/1:

Параметр	Значения
Параметры генератора
Диапазон частот	0,3 МГц ... 3,2 ГГц
Разрешающая способность установки частоты	0,001 Гц
Погрешность установки частоты	±5х10^-6
Уровень выходного сигнала	-45 ... +120 дБмВт
Погрешность установи уровня	±1 дБ
Время перестройки (измерения на одной частоте)	100 мкс
Параметры приемника
Полоса фильтра	1 Гц ... 30 кГц
Уровень шума	не более - 125 дБмВт при фильтре 10 Гц
Максимальный уровень входной мощности	+ 25 дБмВт
СКО развертки	не более 0,001 дБ при фильтре 3 кГц
Погрешность
Относительная погрешность измерения коэффициента отражения	±(2,5...50)% в диапазоне коэффициентов отражений 0,015...1
Абсолютная погрешность измерения фазы коэффициента отражения	±(2...22)⁰ в зависимости от модуля КСВН
Абсолютная погрешность измерения модуля и фазы коэффициента передачи	±(0,1...1) дБ в диапазоне -90 ...+15 дБмВт =(1...6)⁰
Общие данные
Интерфейс	USB, опции - LAN, КОП
Возможности ПО	4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта - Смита, маркеры
Габаритные размеры	275 х 415 х 97 мм

№	Наименование	Количество
1.	Блок измерительный	1
2.	Кабель питания	1
3.	Программное обеспечение	1
4.	Руководство по эксплуатации	1
