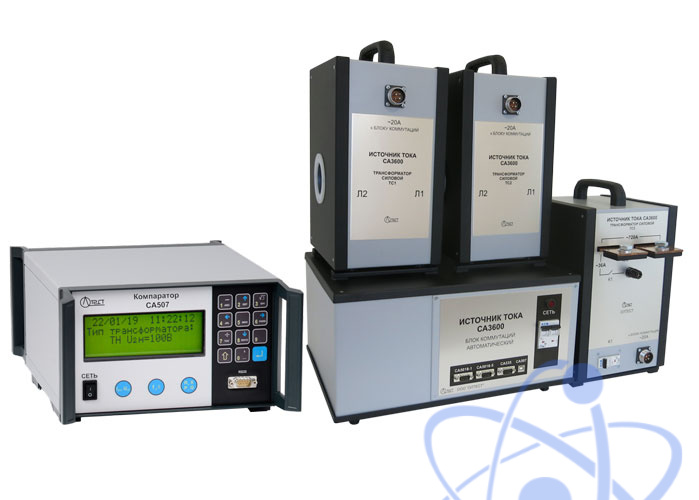

СА507 + СА3600A — компаратор

Распечатать Сохранить в PDF Артикул: 33889

Производитель:
ОЛТЕСТ

Гарантия:
18 мес.

Межповерочный интервал:
36 мес.

Реестр ГСИ РК:
до 24.08.2023 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение компаратора СА507 + СА3600A:

Компаратор СА507 предназначен для использования в качестве устройства сравнения при проведении поверки (калибровки) трансформаторов тока и трансформаторов напряжения, а также для измерения параметров нагрузок во вторичной цепи трансформаторов тока и трансформаторов напряжения.

В комплект поставки компаратора включен источник переменного тока СА3600 А предназначенный для питания измерительной цепи переменным током при проведении поверок (калибровок) измерительных трансформаторов тока с номинальным первичным током до 5000 А. Источник тока СА3600 А состоит из блока коммутаций БК и трех трансформаторов силовых ТС1, ТС2, ТС3.

Особенности компаратора СА507:

Поверка (калибровка) трансформаторов тока и трансформаторов напряжения в соответствии с ГОСТ 8.216 и ГОСТ 8.217;
Высокая точность измерений;
Поверка трансформаторов тока по эталонному трансформатору тока с равным номинальным вторичным током;
Поверка трансформаторов тока с номинальным вторичным током 1 А по эталонному трансформатору тока с номинальным вторичным током 5 А;
Поверка трансформаторов напряжения по эталонному трансформатору напряжения с равным номинальным вторичным напряжением;
Измерение мощности нагрузки трансформаторов тока и трансформаторов напряжения;
Возможность построения автоматизированной системы поверки трансформаторов тока (ТН) с компьютерным управлением на базе компаратора СА507;
Создание собственных и редактирование существующих шаблонов протоколов поверки;
Малые габариты и вес.

Область применения компаратора СА507 + СА3600A:

Комплект СА507 + СА3600A используется:

Производителями трансформаторов тока и трансформаторов напряжения;
Метрологическими институтами и организациями, осуществляющими поверку и калибровку трансформаторов тока и трансформаторов напряжения.

Технические характеристики компаратора CA507:

Наименование измеряемой величины	Диапазон измерений	Пределы допускаемой погрешности	Диапазон вторичного напряжения (тока)
Относительная разность вторичных напряжний двух трансформаторов напряжения, f_DU	-15...+15 %	± (0,005·\|f_DU\|+1·10^-4+10^-4·\|δ_DU\|) %	20 В ≤ U₂ ≤ 240 В
		± (0,005·\|f_DU\|+1·10^-3+10^-4·\|δ_DU\|) %	6 В ≤ U₂ < 20 В
Разность фаз вторичных напряжений двух трансформаторов напряжения, δ_DU	-300...+300 минут	± (0,005·\| δ_DU\|+0,05+5·10^-2·\|f_DU\|) минут	20 В ≤ U₂ ≤ 240 В
		± (0,005·\| δ_DU\|+0,1+5·10^-2·\|f_DU\|) минут	6 В ≤ U₂ < 20 В
Относительная разность сил вторичных токов двух трансформаторов тока, f_DI	-15...+15 %	± (0,005·\|f_DI\|+2·10^-4+10^-4·\|δ_DI\|) %	1 А ≤ I₂ ≤ 7,5 А
		± (0,005·\|f_DI\|+3·10^-3+10^-4·\|δ_DI\|) %	0,05 А ≤ I₂ < 1 А
		± (0,005·\|f_DI\|+1,5·10^-2+10^-4·\|δ_DI\|) %	0,01 А ≤ I₂ < 0,05 А
Разность фаз вторичных токов двух трансформаторов тока, δ_DI	300...+300 минут	± (0,005·\|δ_DI\|+0,03+5·10^-2·\|f_DI\|) минут	0,25 А ≤ I₂ ≤ 7,5 А
		± (0,005·\|δ_DI\|+0,5+5·10^-2·\|f_DI\|) минут	0,01 А ≤ I₂ < 0,25 А
Активная (реактивная) мощность нагрузки трансформаторов напряжения, P(Q)	0...500 Вт (В·A)	± [0,005·√(P²+Q²)+U_2ном² ·10^-7] %	50 В ≤ U₂ ≤ 240 В
		± [0,005·√(P²+Q²)+U_2ном² ·2·10^-7] %	30 В ≤ U₂ < 50 В
		± [0,005·√(P²+Q²)+U_2ном² ·10^-6] %	6 В ≤ U₂ < 30 В
Активная (реактивная) мощность нагрузки трансформаторов тока, P(Q)	0…500 Вт (В·A)	± [0,005·√(P²+Q²)+I_2ном² ·3·10^-4] %	0,01 А ≤ I₂ ≤ 7,5 А
Активная (реактивная) проводимость нагрузки трансформаторов напряжения, G (B)	0…0,05 См	± [0,005·√(G²+B²)+1·10^-7] %	50 В ≤ U₂ ≤ 240 В
		± [0,005·√(G²+B²)+2·10^-7] %	30 В ≤ U₂ < 50 В
		± [0,005·√(G²+B²)+1·10^-6] %	6 В ≤ U₂ < 30 В
Активное (реактивное) сопротивление нагрузки трансформаторов тока, R (X)	0...200 Ом	± [0,005·√(R²+X²)+3·10^-4] %	0,01 А ≤ I₂ ≤ 7,5 А
Сила тока во вторичной цепи эталонного трансформаторов тока	0,01...7 А	± 0,5 %	_
Напряжение во вторичной цепи эталонного трансформатора напряжения	0,1...240 В	± 0,5 %	_
Частота вторичного тока и напряжения эталонного трансформатора	48...62 Гц	± 0,1 Гц	_
Параметр		Значение
Общие характеристики
Электропитание прибора: - Номинальное напряжение - Номинальная частота		220/230 В 50 Гц
Температура окружающего воздуха		0...40 °C
Относительная влажность воздуха		до 80 % при температуре 25 °С
Размеры		250 × 150 × 350 мм
Масса		4,5 кг

Примечание:
f_DU – числовое значение результата измерения относительной разности вторичных напряжений двух трансформаторов напряжения, %;
δ_DU – числовое значение результата измерения разности фаз вторичных напряжений двух трансформаторов напряжения, минуты;
f_DI – числовое значение результата измерения относительной разности сил вторичных токов двух трансформаторов тока, %;
δ_DI – числовое значение результата измерения разности фаз вторичных токов двух трансформаторов тока, минуты;
U_2ном – числовое значение номинального вторичного напряжения эталонного трансформатора напряжения, В;
P – числовое значение результата измерения активной мощности, Вт;
Q – числовое значение результата измерения реактивной мощности, В·A;
I_2ном – числовое значение номинального значения силы вторичного тока трансформатора тока, используемого в качестве эталонного, A;
G – числовое значение результата измерения активной проводимости, См;
B – числовое значение результата измерения реактивной проводимости, См;
R – числовое значение результата измерения активного сопротивления нагрузки, Ом;
X – числовое значение результата измерения реактивного сопротивления нагрузки, Ом.

Технические характеристики источника тока CA3600 A:

Диапазон регулирования силы тока	Используемый трансформатор силовой
от 0,01 до 36 А (максимально ~ 40 В)	Трансформатор силовой ТС3
от 0,05 до 720 А (максимально ~ 5 В)	Трансформатор силовой ТС3
от 0,05 до 3000 А (максимально ~ 1 В)	Трансформатор силовой ТС1
от 0,1 до 6000 А (максимально ~ 2 В)	Трансформатор силовой ТС1 + Трансформатор силовой ТС2
Параметр	Значение
Общие характеристики
Электропитание прибора: - номинальное напряжение - номинальная частота	220/230 В 50 Гц
Температура окружающего воздуха	0 °C...40 °C
Относительная влажность воздуха	до 80 % при температуре 25 °С
Размеры: - блок коммутаций - трансформатор силовой ТС1 - трансформатор силовой ТС2 - трансформатор силовой ТС3	480 × 260 × 180 мм 300 × 300 × 165 мм 300 × 300 × 165 мм 352 × 210 × 188 мм
Масса: - блок коммутаций - трансформатор силовой ТС1 - трансформатор силовой ТС2 - трансформатор силовой ТС3	27 кг 17 кг 17 кг 29 кг

№	Наименование	Количество
1	Компаратор СА507	1
2	Кабель измерительный КИ(U), длина 1,5 м	1
3	Кабель измерительный КИ(I), длина 1,5 м	1
4	Кабель функционального заземления FE	1
5	Кабель питания	1
6	Перемычка с U – образными наконечниками	1
7	U–образный наконечник, ø8 мм	10
8	Кабель USB2AB/2	1
9	Мера отношения токов МОТ-2	1
10	Мера емкости МЕ-1	1
11	Сумка СА507	1
12	Руководство по эксплуатации, Часть 1, Техническая эксплуатация	1
13	Руководство по эксплуатации, Часть 2, Методика поверки	1
14	Руководство по эксплуатации, Часть 3, Работа компаратора при управлении от ПК	1
15	Паспорт	1
16	Программное обеспечение компаратора (диск инсталляционный)	1
17	Блок коммутаций СА3600 А	1
18	Трансформатор силовой ТС1	1
19	Трансформатор силовой ТС2	1
20	Трансформатор силовой ТС3	1
21	Токовод 3000 А, длина 2,5 м	2
22	Токовод 720 А, длина 1 м	3
23	Кабель силовой КС3600	3
24	Кабель питания КП3600	1
25	Кабель USB2AB/2	1
26	Паспорт	1
27	Сумки укладочные	5
