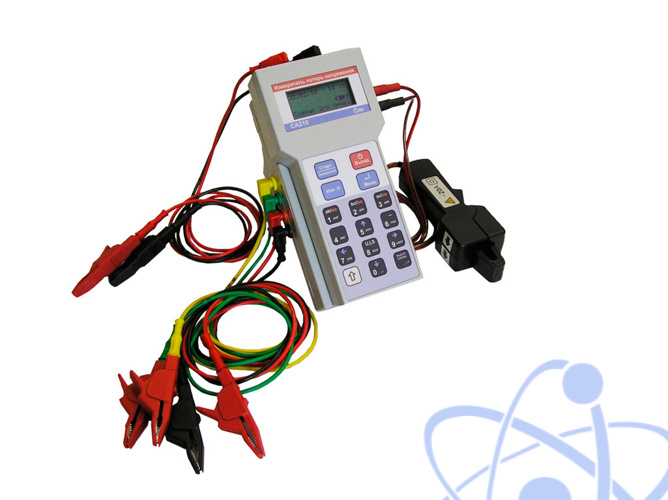

Назначение измерителя потерь напряжения СА210:
Измеритель потерь напряжения СА210 предназначен для измерения потерь напряжения во вторичных цепях однофазных и трехфазных трансформаторов напряжения (ТН), а также для измерения мощности нагрузки ТН и ТТ. СА210 используется организациями, выполняющими поверку измерительных трансформаторов и контроль их вторичных цепей.
Назначение измерителя потерь напряжения СА210:
- Специализированный прибор для измерения потерь напряжения во вторичных цепях однофазных и трехфазных ТН по 2-х, 3-х и 4-х проводной схеме без прокладывания измерительного кабеля от ТН к счетчику;
- Измерение мощности нагрузки ТН и ТТ без вывода оборудования из эксплуатации;
- Измерение коэффициента мощности;
- Измерение полной, активной и реактивной мощности;
- Измерение действующего значения напряжения и силы тока;
- Уникальные метрологические характеристики в широком диапазоне температур;
- Постоянная готовность к работе без дополнительной выдержки в условиях проведения измерения;
- Простой алгоритм работы, существенно уменьшающий время проведения измерений и снижающий вероятность ошибки персонала;
- Малый вес и габариты.
Описание работы измерителя потерь напряжения СА210:
Процесс измерения потерь напряжения выполняется в три этапа:
1. Подключение к ТН и синхронизация блоков.
На этом этапе выполняется синхронизация и взаимная градуировка измерительных трактов обоих блоков при подаче на их входы одинаковых сигналов — напряжения ТН.
Связь между блоками осуществляется с помощью инфракрасных приемопередатчиков при их совмещении.
2. Измерение напряжения на зажимах ТН и счетчика
Измерение напряжения переносным блоком может быть выполнено последовательно на нескольких счетчиках (до 10), подключенных к одному ТН.
Измеритель выполняет измерение потерь напряжения посредством синхронных измерений значений напряжения стационарным блоком на зажимах ТН и переносным блоком на зажимах счетчика.
3. Обработка результатов
Переносной и стационарный блок совмещаются для сопоставления одновременно полученных значений напряжения на зажимах ТН и счетчика с последующим расчетом значений потерь напряжения.
