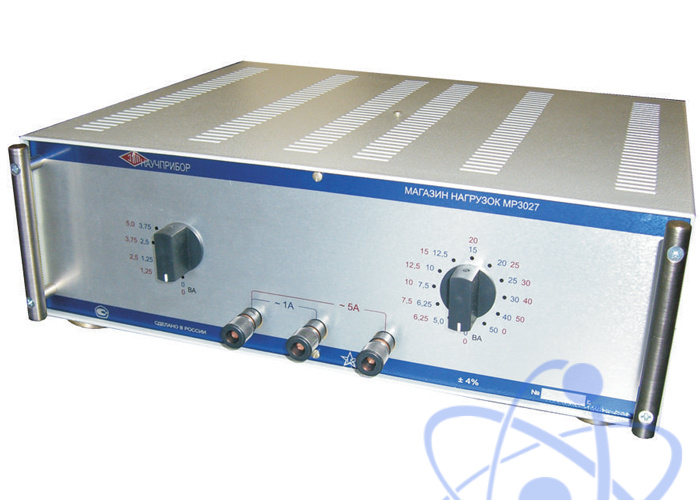

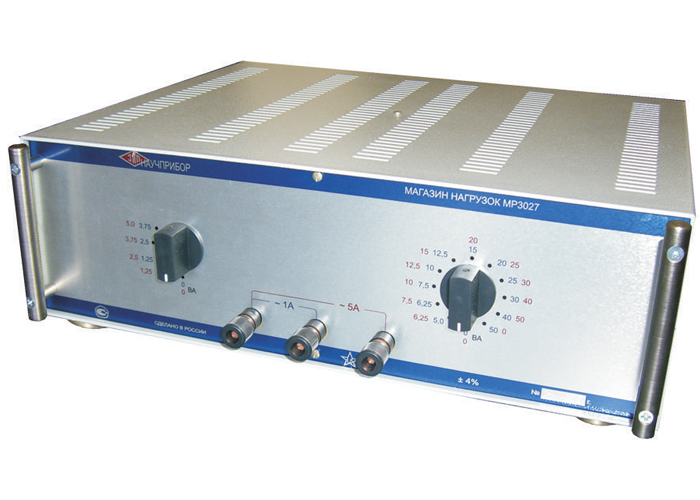

Магазин нагрузок MP3027 (1A; 5A) предназначен для использования в качестве нагрузки при поверке трансформаторов тока с номинальным током нагрузки 1 А и 5 А. Является универсальным устройством, позволяющим заменить два магазина нагрузок Р5018/1 и Р5018/5.
Для получения значений вторичной нагрузки, больших 50ВА, возможно последовательное включение двух магазинов.
Выпускаются по ТУ 4225-028-168515-85-2006.
| Параметр | Значение |
| Номинальное значение силы переменного тока частотой (50±1)Гц, подводимого к магазину | 1 А или 5 А |
| Номинальные значения нагрузок для трансформаторов тока с номинальным током 1А |
1,0 ВА; 1,25 ВА; 2,5 ВА; 3,75 ВА; 5,0 ВА; 6,25 ВА; 7,5 ВА; 10 ВА;12,5 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 40 ВА; 50 ВА |
| Номинальные значения нагрузок для трансформаторов тока с номинальным током 5А |
1,25 ВА; 2,5 ВА; 3,75 ВА; 5,0 ВА; 6,25 ВА; 7,5 ВА; 10 ВА; 12,5 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 40 ВА; 50 ВА |
| Пределы допускаемого значения основной погрешности нагрузки от их номинального значения | ± 4% |
| cosφ | 0,8 |
| Температура окружающей среды | от 15 до 35°C |
| Габариты | 340(глубина)х380х130мм |
| Вес | не более 14 кг |
| № | Наименование | Количество |
| 1. | Магазин нагрузок для поверки трансформаторов тока MP3027 (1A; 5A) | 1 |
