Назначение источника переменного трехфазного напряжения и тока ТРИТОН-7.0:
ТРИТОН-7.0 создан для использования в качестве образцового средства измерений в ремонтных и исследовательских лабораториях, а также для комплектации передвижных поверочных лабораторий. Предназначен для использования в качестве источника тока и напряжения при проверке электронных и электромеханических устройств. Прибор является портативным устройством, размещенным в ударопрочном пластиковом кейсе с уплотнением, препятствующим попаданию в него пыли и влаги при транспортировке. Малый вес и габаритные размеры, простой и понятный интерфейс делают устройство удобным в эксплуатации.

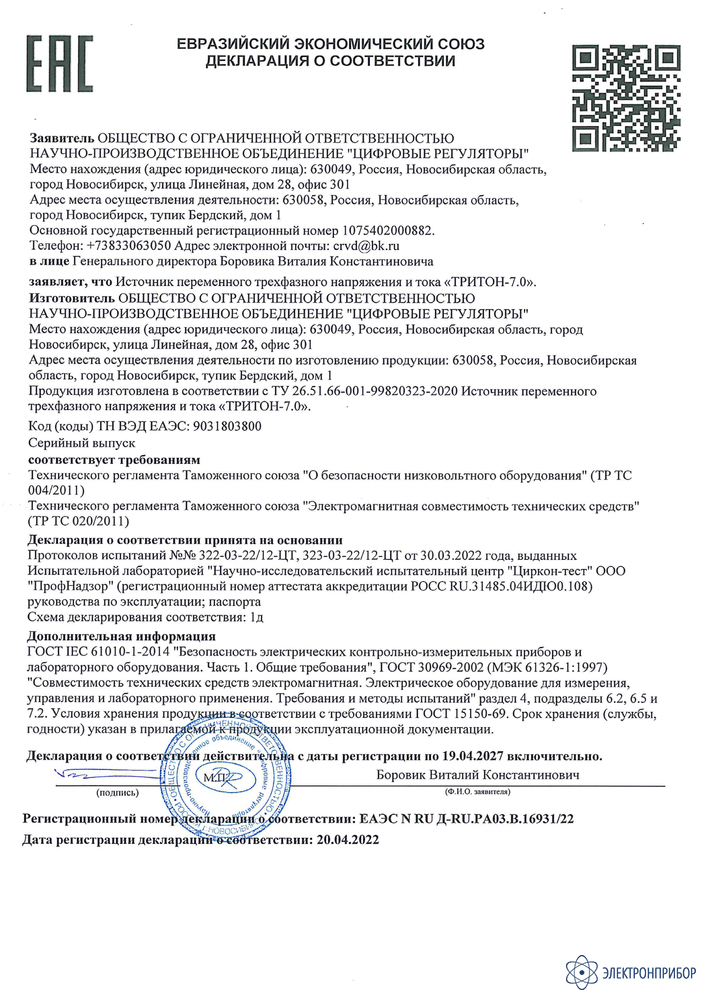

ТУ 26.51.66-001-99820323-2020
ТРИТОН-7.0 предназначен для:
- проверки реле тока, напряжения, частоты, мощности;
- проверки срабатывания реле-повторителей с номинальными напряжениями обмотки не менее ~ 127 В;
- проверки функционирования тепловых реле и тепловых защит, имеющих токи срабатывания менее 10 А;
- проверки и поверки амперметров, вольтметров, ваттметров, переменного тока, а также частотомеров и фазометров;
- настройки систем промышленной автоматики, систем АСУ ТП;
- проверки функционирования электрических счетчиков непрямого включения;
- в качестве источника питания маломощных устройств;
- проверки алгоритмов функционирования аппаратуры управления и защиты электродвигателей, генераторов;
- проверки систем индикации и сигнализации, предназначенных для работы с переменным током, таких как блинкеры и сигнальные лампы.
Описание источника переменного трехфазного напряжения и тока ТРИТОН-7.0:
Режимы с ручным управлением:
- Генерация трехфазного переменного напряжения и трехфазного переменного тока частотой от 15 до 75 Гц с заданными фазовыми углами. Работа может происходить как в симметричном режиме, когда значения токов и напряжений всех фаз равны, так и в несимметричном, когда параметры каждого канала тока и напряжения устанавливаются отдельно.
- Генерация переменного однофазного напряжения и тока с заданными фазовыми углами, частотой от 15 до 75 Гц.
- Генерация однофазного и трехфазного переменного напряжения и тока синхронно с питающей сетью 220 В.
- Генерация постоянного тока и напряжения заданной величины.
Полуавтоматические режимы:
- Проверка порогов и времени срабатывания реле постоянного и переменного тока, в том числе реле тока, напряжения, реле времени, промежуточных реле.
- Формирование заданных пользователем последовательностей режимов генерации, например, напряжения и тока с плавно изменяющиеся амплитудой или частотой.
Автоматические режимы:
- Имитация работы электродвигателей и генераторов с целью проверки аппаратуры управления и защиты в различных режимах.
- Прибор имеет два входных канала для опроса сухих контактов и одно выходное реле с перекидным контактом, состоянием которого может управлять пользователь или программа (в автоматическом или полуавтоматическом режимах).
- Для управления режимами работы прибора предусмотрен цветной сенсорный дисплей, а также кнопочная панель. Это, с одной стороны, обеспечивает гибкость и удобство задания режимов работы, с другой — возможность работы с прибором в перчатках и изменения режимов, не глядя на экран.

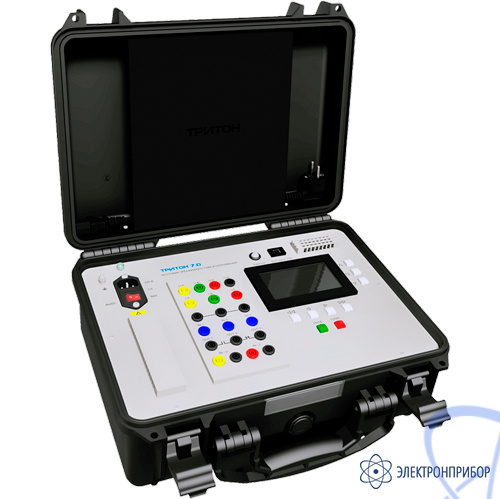

- ТРИТОН-7.0 размещен в компактном корпусе из ударопрочного пластика, имеет массу не более 9 кг, легко переносится одним человеком и перевозится любыми видами транспорта. В транспортном положении прибор герметичен и выдерживает попадание на корпус воды и пыли (IP54).
