Назначение:

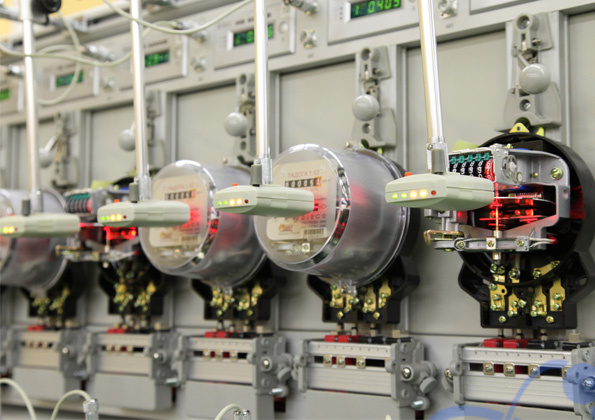

Установка автоматическая многофункциональная для поверки электросчётчиковпредназначена для регулировки и поверки и калибровки однофазных электронных и индукционных счетчиков электрической энергии классов точности 0,5S и менее точных, как в автоматическом, так и в ручном режимах. Установка соответствует требованиям стандарта МЭК 60736:1982, «Испытательная аппаратура для счетчиков электрической энергии», МЭК 62053, «Аппаратура для измерения электрической энергии переменного тока».
Особенности:
- Испытания на самонагрев.
- Проверка стартового тока.
- Испытание без нагрузки (самоход).
- Проверку погрешности (класса точности).
- Для усиления напряжения и тока на выходе стенда применяется PWM (широтно-импульсный модулятор), который обеспечивает высокую эффективность (коэффициент полезного действия составляет > 85%) и снижает нагревания. PWM имеет функции проверки сбоев, предустановки, предупреждения и защиты.
- Возможность поверки счётчиков с датчиком тока типа «шунт».
- Установка имеет функцию проверки правильности работы хода часов счётчиков.
- Установка позволяют проводить дополнительные испытания: счётчиков с интерфейсом на выбор RS-485 или RS-232 (проверка функции обмена данными).
- Возможность записи в протокол поверки номеров счётчиков с помощью сканера штрих кодов.
- В измерительном генераторе применяются последние цифровые технологии по управлению синусоидальными гармоническими волнами частоты, амплитуды и регулирования фазы.
- Для автоматического испытания различных счетчиков, на стенде применяется программа испытаний, совмещенная с операционными системамWINDOWS98/2000/XP/7.

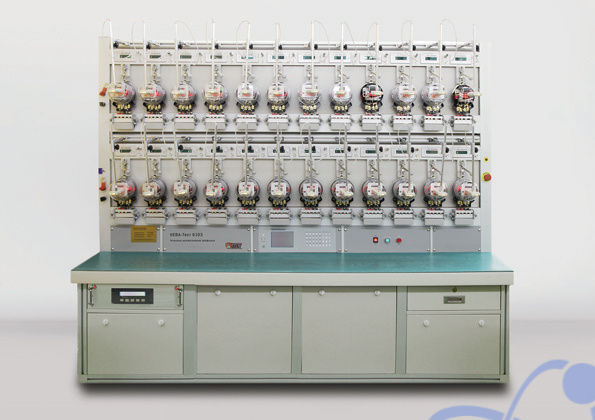

Количество посадочных мест | Количество стоек | Количество рядов счетчиков | Размеры |
6 24 48 |
1 2 2 |
1 2 2 |
1600×750×1600 mm 2200×750×1920 mm 2200×750×1920 mm |
