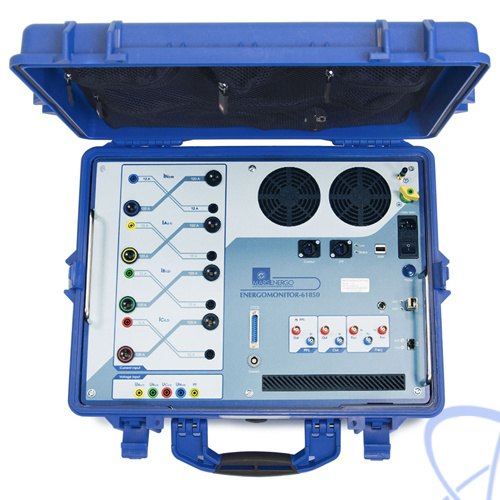

Энергомонитор-61850 — прибор эталонный измерительный многофункциональный

Реестр ГСИ РК до 01.01.1970 г.

Под заказ

Цена по запросу

Сертификаты

Сертификат

jpg

Производитель

МАРС-ЭНЕРГО

Гарантия

24 мес

Межповерочный интервал

12 мес

Артикул

44799

Оригинальный прибор

Описание прибора эталонного измерительного многофункционального Энергомонитор-61850:

Эталонный прибор нового поколения Энергомонитор-61850 для поверки электронных и цифровых измерительных трансформаторов тока и напряжения и устройств Merging Unit.

Назначение прибора эталонного измерительного многофункционального Энергомонитор-61850:

преобразования переменного тока и напряжения переменного тока в цифровой поток мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;
определения модульной, угловой и полной погрешностей масштабных преобразователей тока и напряжения (трансформаторов) с выходными сигналами в виде аналогового сигнала и в виде цифрового потока по IEC 61850-9-2;
определения метрологических характеристик измерительных устройств сопряжения (SAMU – Stand-Alone Merging Unit согласно стандарту IEC 61869-13);
измерения активной и реактивной электрической мощности, параметров электрической энергии в трехфазных и однофазных сетях.

Приборы Энергомонитор-61850 соответствуют требованиям, предъявляемым к эталону 1 разряда в соответствии с ГОСТ 8.551-2013.

Основные блоки прибора эталонного измерительного многофункционального Энергомонитор-61850:

Прибор содержит следующие основные блоки:

измерительный блок;
внешний терминал управления на базе ПК или планшетного компьютера.

Измерительный блок содержит следующие основные узлы и блоки:

многодиапазонные входные преобразователи тока;
многодиапазонные входные преобразователи напряжения;
восьмиканальный модуль АЦП (МАЦП);
модуль управления на базе встраиваемого одноплатного компьютера;
точку доступа беспроводного соединения Wi-Fi;
Ethernet switch;
блок синхронизации;
блок питания.

Терминал управления на базе ПК (ТУ) обеспечивает отображение рассчитанных значений, управление работой прибора, настройку параметров, а также формирование и экспорт различного рода отч?тов.

Информация для заказа прибора эталонного измерительного многофункционального Энергомонитор-61850:

Приборы Энергомонитор-61850 выпускаются в модификациях, отличающихся конструктивным исполнением; значениями погрешностей измерений; наличием дополнительных функций и устройств; номинальной частотой. Условное обозначение Приборов при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа прибора (Энергомонитор-61850) и условного обозначения модификации:

Энергомонитор-61850 Х - Х - ХХ - Х
1 2 3 4

1 – обозначение модификации по конструктивному исполнению:
"С" – стационарный прибор для в страивания в стойку стандарта 19" или установки на столе;
"П" – переносной прибор;

2 – обозначение модификации по значениям погрешностей измерения:
"02" – с метрологическими характеристиками, приведенными в таблицах;
"05" – с метрологическим и характеристиками, приведенными в таблицах;

3 – обозначение модификации по наличию дополнительных функций (приборы обеспечивают возможность выполнения нескольких дополнительных функций):
"00" – без дополнительных функций,
"01" – с функцией прибора сравнения для поверки ИТН и ИТТ с использованием внешнего Устройства поверки трансформаторов тока (УПТТ);

4 – обозначение модификации по номинальной частоте (f_НОМ):
"50" – с f_НОМ = 50 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц;
"60" – с f_НОМ = 60 Гц и областью значений влияющей величины от 51 до 69 Гц;

Номинальные значения входных измеряемых величин:
- Номинальные значения токов (I_Н): 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А;
- Номинальные значения напряжения (U_Н): 1, 2, 5, 10, 30, 60, 120, 240, 480 и 800 В.

Технические характеристики прибора эталонного измерительного многофункционального Энергомонитор-61850:

Измеряемые параметры	Диапазоны или поддиапазоны измерений	Вид и единица измерения погрешности, пределы допускаемой основной погрешности	Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерений приборов модификаций Энергомонитор-61850 Х-02 без использования токоизмерительных клещей
Напряжение переменного тока и напряжение основной гармоники (U и U₍₁₎), В	0,1I_Н ≤ I ≤ 1,2I_Н	Относительная, %
		±[0,01+0,002(1,2U_Н/U-1)]	U_Н > 2 В
		±[0,015+0,003(1,2U_Н/U-1)]	U_Н ≤ 2 В
Напряжение постоянного тока (U_DC), В		Относительная, %
	0,1U_Н ≤ U ≤ 1,7U_Н	±[0,01+0,005(1,7U_Н/U-1)]	5 В ≤ U_Н ≤ 480 В
	0,1U_Н ≤ U ≤ 1,7U_Н	±[0,015+0,005(1,7U_Н/U-1)]	U_Н ≤ 2 В
	0,1U_Н ≤ U ≤ 1,25U_Н	±[0,015+0,005(1,25U_Н/U-1)]	U_Н = 800 В
Сила переменного тока и ток основной гармоник и (I и I₍₁₎), А	0,1I_Н ≤ I ≤ 1,2I_Н	Относительная, %, ±[0,01+0,002(1,2I_Н/I-1)]
Сила постоянного тока ¹⁾ (I_DC), А	0,1I_Н ≤ I ≤ 1,2I_Н	Относительная, %, ±[0,015+0,005(1,2I_Н/I-1)]	I_Н = 100 A
Сила постоянного тока ¹⁾ (I_DC), А	0,1I_Н ≤ I ≤ 1,5I_Н	Относительная, % ±[0,015+0,005(1,5I_Н/I-1)]	I_Н < 100 A
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и Р₍₁₎), Вт	0,1I_Н ≤ I ≤ 1,2I_Н; 0,1U_Н ≤ U ≤ 1,2U_Н	Относительная, %	P_Н = U_Н · I_Н
			0,9 ≤ \|cos φ\| ≤ 1,0
		±[0,01+0,004(1,44P_Н/P-1)]	U_Н > 2 В
		±[0,02+0,004(1,44P_Н/P-1)]	U_Н ≤ 2 В
			0,2 ≤ \|cos φ\| < 0,9
		±[0,015+0,004(1,44P_Н/P-1)]	U_Н > 2 В
		±[0,025+0,004(1,44P_Н/P-1)]	U_Н ≤ 2 В
Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q₍₁₎), вар ²⁾		±[0,05+0,01(1,44Q_Н/Q-1)	0,2 ≤ \|sin φ\| < 0,9 \|
Полная электрическая мощность (S), В·А		Относительная, %	1
		±[0,02+0,005(1,2U_Н/U+1,2I_Н/I-2)]	U_Н > 2 В
		±[0,025+0,01(1,2U_Н/U+1,2I_Н/I-2)]	U_Н ≤ 2 В
Коэффициент мощности (К_Р = P/S)	0,1 ≤ К_Р ≤ 1,0	Абсолютная ±0,001	0,2I_Н ≤ I ≤ 1,2I_Н ; 0,2U_Н ≤ U ≤ 1,2U_Н
Частота переменного тока (f₁), Гц	40 ≤ f₁ ≤ 70	Абсолютная, Гц ±0,0002	0,2I_Н ≤ I ≤ 1,2I_Н ; 0,2U_Н ≤ U ≤ 1,2U_Н
Угол фазового сдвига между основными гармониками, градус:	От 0 до 360	Абсолютная, градус
- входных напряжений		±0,003	0,2U_Н ≤ U ≤ 1,2U_Н
- напряжения и тока одной фазы		±0,003	0,2I_Н ≤ I ≤ 1,2I_Н ; 0,2U_Н ≤ U ≤ 1,2U_Н
- напряжения и тока одной фазы		Относительная, %, ±0,1	I_C,m > 0,01I_Н
Коэффициент гармони ки напряжения поря д ка h для h от 2 до 50 [К_U(h)], %	От 0 до 49,9		0,2U_Н ≤ U ≤ 1,2U_Н
		Абсолютная, %, ±0,1	К_U(h) < 1,0
		Относительная, %, ±0,3	К_U(h) ≥ 1,0
		±0,3	для h от 2 до 10
		±1,0	для h от 11 до 50
Суммарный коэффициент гармоник напряжения (К_U), %	От 0 до 49,9		0,2U_Н ≤ U ≤ 1,2U_Н
		Абсолютная, %, ±0,003	К_U < 1,0
		Относительная, %, ±0,3	К_U ≥ 1,0
Суммарный коэффициент гармоник тока (К_I), %	От 0 до 49,9		0,2I_Н ≤ I ≤ 1,2I_Н
		Абсолютная, %, ±0,003	К_I < 1,0
		Относительная, %, ±0,3	К_I 1,0
Примечания 1 Параметры, отмеченные ¹⁾, измеряются по одному каналу и только приборами Энергомонитор-61850 Х - 02 - 1 ХХ; 2 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода о с новной гармоники; 3 Частота гармонической составляющей (гармоники) порядка h равна h·f₁.
Измеряемые параметры электрической энергии	Диапазоны или поддиапазоны измерений	Вид и единица измерения погрешности, пределы допускаемой основной погрешности	Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерений модификаций Энергомонитор-61850 Х - 02 - Х - Х1Х при использовании токоизмерительных клещей
Напряжение переменного тока и напряжение основной гармоники напряжения (U и U ₍₁₎), В	0,1U_Н ≤ U ≤ 1,2 U_Н	Относительная, %
		±[0,01+0,002(1,2U_Н/U-1)]	U_Н > 2 В
		±[0,015+0,003(1,2U_Н/U-1)]	U_Н ≤ 2 В
Напряжение постоянного тока (U_DC), В		Относительная, %
	0,1U_Н ≤ U ≤ 1,7U_Н	±[0,01+0,005(1,7U_Н/U-1)]	U_Н от 5 до 480 В
	0,1U_Н ≤ U ≤ 1,7U_Н	±[0,015+0,005(1,7U_Н/U-1)]	U_Н ≤ 2 В
	0,1U_Н ≤ U ≤ 1,25U_Н	±[0,015+0,005(1,7U_Н/U-1)]	U_Н = 800 В
Переменный ток и ток основной гармоники (I и I₍₁₎), А	0,05I_Н ≤ I ≤ 1,2I_Н	Относительная, % ±[0,1+0,01(I_Н/I–1)] ^I ±[0,2+0,02(I_Н/I–1)] ^II ±[0,5+0,05(I_Н/I–1)] ^III ±[1,0+0,05(I_Н/I–1)] ^IV ±[2,0+0,1(I_Н/I–1)] ^V
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P₍₁₎), Вт	0,1U_Н ≤ U ≤ 1,2U_Н	Относительная, %	P_Н = U_Н · I_Н
	0,01I_Н ≤ I ≤ 0,05I_Н	±0,2 ^I; ±0,4 ^II; ±1,0 ^II	0,9 < \|cos φ\| ≤ 1,0
	0,05I_Н < I ≤ 1,2I_Н	±0,1 ^I; ±0,2 ^II; ±0,5 ^III; ±1,0 ^IV; ±2,0 ^V	0,9 < \|cos φ\| ≤ 1,0
	0,01I_Н ≤ I ≤ 0,05I_Н	±0,25 ^I; ±0,5 ^II;	0,5 ≤ \|cos φ\| ≤ 0,9
	0,05I_Н < I ≤ 1,2I_Н	±0,15 ^I; ±0,3 ^II; ±1,0 ^III; ±2,0 ^IV; ±4,0 ^V	0,5 ≤ \|cos φ\| ≤ 0,9
	0,1I_Н ≤ I ≤ 1,2I_Н	±[0,25+0,02(1,44P_Н/P-1)] ^I ±[0,5+0,05(1,44P_Н/P-1)] ^II ±[1,0+0,1(1,44P_Н/P-1)] ^III ±[2,0+0,1(1,44P_Н/P-1)] ^IV	0,2 ≤ \|cos φ\| < 0,5
Полная электрическая мощность (S), В·А	0,01I_Н ≤ I ≤ 1,2I_Н; 0,1U_Н ≤ U ≤ 1,2U_Н	Относительная, %
		±0,2 ^I; ±0,4 ^II; ±1,0 ^II	S < 0,1 (U_Н · I_Н)
		±0,1 ^I; ±0,2^II; ±0,5 ^III; ±1,0 ^IV; ±2,0	S ≥ 0,1 (U_Н · I_Н)
Коэффициент мощности (К_Р = P/S)	0,1 ≤ К_Р ≤ 1,0	Абсолютная, ±0,02 ^I; ±0,02 ^II; ±0,05 ^III; ±0,05 ^IV; ±0,10 ^V	0,2I_Н ≤ I ≤ 1,2I_Н; 0,2U_Н ≤ U ≤ 1,2U_Н
Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q₍₁₎), вар ¹⁾	0,1U_Н ≤ U ≤ 1,2U_Н	Относительная, %	1
	0,02I_Н ≤ I ≤ 0,05I_Н	±0,3 ^I; ±0,7 5 ^II; ±1,5^III	0,9 < \|sin φ\| ≤ 1,0
	0,05I_Н < I ≤ 1,2I_Н	±0,2 ^I; ±0,5 ^II; ±1,0 ^III; ±2,0 ^IV; ±2,0 ^V	0,9 < \|sin φ\| ≤ 1,0
	0,02I_Н ≤ I ≤ 0,1I_Н	±0,3 ^I; ±0,7 5^II; ±1,5^III	0,5 ≤ \|sin φ\| ≤ 0,9
	0,1I_Н < I ≤ 1,2I_Н	±0,2 ^I; ±0,5 ^II; ±1,0 ^III; ±2,0 ^IV; ±2,0 ^V	0,5 ≤ \|sin φ\| ≤ 0,9
	0,1I_Н < I ≤ 1,2I_Н	±0,3 ^I; ±0,7 5^II; ±1,5 ^III; ±2,5 ^IV; ±2,5 ^V	0,2 ≤ \|sin φ\| < 0,5
Частота переменного тока (f₁), Гц	40 ≤ f₁ ≤ 70	Абсолютная, Гц ±0,001	0,2I_Н ≤ I ≤ 1,2I_Н; 0,2U_Н ≤ U ≤ 1,2U_Н
Угол фазового сдвига между основными гармониками, градус:	От 0 до 360	Абсолютная, градус
- входных напряжений		±0,01	0,2U_Н ≤ U ≤ 1,2U_Н
- напряжения и тока одной фазы		±0,5	0,2I_Н ≤ I ≤ 1,2I_Н; 0,2U_Н ≤ U ≤ 1,2U_Н
Угол фазового сдвига между гармониками порядка h напряжения и тока одной фазы, градус	От 0 до 360	Абсолютная, градус	0,2I_Н ≤ I ≤ 1,2I_Н; 0,2U_Н ≤ U ≤ 1,2U_Н; К_I(h) > 5 %; К_U(h) > 1 %
		±2 ^I; ±2 ^II	для h от 2 до 10
		±10 ^I; ±10 ^II	для h от 11 до 20
		±20 ^I; ±20 ^II	для h от 21 до 50
Коэффициент гармоники порядка h напряжения для h от 2 до 50 [К_U(h)], %	От 0 до 49,9		0,2U_Н ≤ U ≤ 1,2U_Н
		Абсолютная, %, ±0,003 %	К_U(h) < 1,0
		Относительная, %, ±0,3	K_U(h) ≥ 1,0
Коэффициент гармоники порядка h тока для h от 2 до 50 [K_I(h)], %	От 0 до 49,9		0,2I_Н ≤ I ≤ 1,2I_Н
		Абсолютная, %, ±0,05 ^I; ±0,05 ^II	K_I(h) < 1,0
		Относительная, %, ±5,0 ^I; ±5,0^I	K_I(h) ≥ 1,0
Суммарный коэффициент гармоник напряжения (К_U), %	От 0 до 49,9		0,2U_Н ≤ U ≤ 1,2U_Н
		Абсолютная, %, ±0,003 %	К_U < 1,0
		Относительная, %, ±0,3	K_U ≥ 1,0
Суммарный коэффициент гармоник тока (К_I), %	От 0 до 49,9		0,2I_Н ≤ I ≤ 1,2I_Н
		Абсолютная, %, ±0,1 %	К_I < 1,0
		Относительная, %, ±10	K_I> 1,0
Примечания: 1 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода основной гармоники; 2 Частота гармонической составляющей (гармоники) порядка h равна h·f₁; 3 Значения погрешности, отмеченные "I", "II", "III", "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0,1 ("I"), 0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (I_Н) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки.
Измеряемые параметры электрической энергии	Диапазоны или поддиапазоны измерений	Вид и единица измерения погрешности, пределы допускаемой основной погрешности	Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 без использования токоизмерительных клещей
Напряжение переменного тока и основной гармоники (U и U₍₁₎), В	0,1U_Н ≤ U ≤ 1,2U_Н	Относительная, %, ±[0,02+0,005(1,2U_Н/U–1)]
Напряжение постоянного тока (U_DC), В		Относительная, %
	0,1U_Н ≤ U ≤ 1,7U_Н	±[0,02+0,005(1,7U_Н/U–1)]	U_Н до 480 В
	0,1U_Н ≤ U ≤ 1,25U_Н	±[0,02+0,005(1,7U_Н/U–1)]	U_Н = 800 В
Переменный ток и ток основной гармоники (I и I₍₁₎), А	0,1I_Н ≤ I ≤ 1,2I_Н	Относительная, %, ±[0,02+0,005(1,2I_Н/I–1)]
Сила постоянного тока ¹⁾ (I_DC), А	0,1I_Н ≤ I ≤ 1,2I_Н	Относительная, %, ±[0,02+0,01(1,2I_Н/I–1)]	I_Н = 100 A
Сила постоянного тока ¹⁾ (I_DC), А	0,1I_Н ≤ I ≤ 1,5I_Н	Относительная, %, ±[0,02+0,01(1,5I_Н/I–1)]	I_Н < 100 A
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P₍₁₎), Вт	0,1I_Н ≤ I ≤ 1,2I_Н; 0,1U_Н ≤ U ≤ 1,2U_Н; 0,2 ≤ \|cos φ\| < 1,0	Относительная, %, ±[0,05+0,01(1,44P_Н/P–1)]	P_Н = U_Н · I_Н
Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q₍₁₎), вар	0,1I_Н ≤ I ≤ 1,2I_Н; 0,1U_Н ≤ U ≤ 1,2U_Н; 0,2 ≤ \|sin φ\| < 1,0	Относительная, %, ±[0,1+0,02(1,44Q_Н/Q–1)]	Q_Н = U_Н · I_Н
Полная электрическая мощность (S), В·А	0,1I_Н ≤ I ≤ 1,2I_Н; 0,1U_Н ≤ U ≤ 1,2U_Н	Относительная, %, ±[0,04+0,01(1,2 U_Н/U+1,2I_Н/I–2)]
Коэффициент мощности (К_Р = P/S), отн. ед.	0,1 ≤ К_Р ≤ 1,0	Абсолютная, ±0,005	0,2I_Н ≤ I ≤ 1,2I_Н; 0,2U_Н ≤ U ≤ 1,2U_Н
Частота переменного тока (f₁), Гц	40 ≤ f₁ ≤ 70	Абсолютная, Гц ±0,001	0,2I_Н ≤ I ≤ 1,2I_Н; 0,2U_Н ≤ U ≤ 1,2U_Н
Угол фазового сдвига между основными гармониками, градус:	От 0 до 360	Абсолютная, градус
- фазных напряжений		±0,01	0,2U_Н ≤ U ≤ 1,2U_Н
- напряжения и тока одной фазы, (φ1)		±0,01	0,2I_Н ≤ I ≤ 1,2I_Н; 0,2U_Н ≤ U ≤ 1,2U_Н
Коэффициент гармоники напряжения порядка h для h от 2 до 50 [К_U(h)], %	От 0 до 49,9		0,2U_Н ≤ U ≤ 1,2U_Н
		Абсолютная, %, ±0,01 %	К_U(h) < 1,0
		Относительная, %, 1,0	K_U(h) ≥ 1,0
Коэффициент гармоники тока порядка h для h от 2 до 50 [К_U(h)], %	От 0 до 49,9		0,2 I_Н ≤ I ≤ 1,2 I_Н
		Абсолютная, %, ±0,05 %	К_I(h) < 1,0
		Относительная, %, ±5	K_I(h) ≥ 1,0
Суммарный коэффициент гармоник напряжения (К_U), %	От 0 до 49,9		0,2U_Н ≤ U ≤ 1,1U_Н
		Абсолютная, %, ±0,003 %	К_U < 1,0
		Относительная, %, ±0,3	K_U ≥ 1,0
Суммарный коэффициент гармоник тока (К_I), %	От 0 до 49,9		0,2I_Н ≤ I ≤ 1,1I_Н
		Абсолютная, %, ±0,01 %	К_U < 1,0
		Относительная, %, ±1,0	K_U≥ 1,0
Примечания: 1 Параметры, отмеченные 1), измеряются по одному каналу и только приборами Энергомонитор – 61850 Х - 02 - 1ХХ; 2 Частота гармонической составляющей (гармоники) по рядка h равна h·f₁; 3 Приборы Энергомонитор-61850 обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от U_Н и I_Н, соответственно.
Измеряемые параметры электрической энергии	Диапазоны или поддиапазоны измерений	Вид и единица измерения погрешности, пределы допускаемой основной погрешности	Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 - Х - Х1Х при использовании токоизмерительных клещей
Напряжение переменного тока и основной гармоники (U и U₍₁₎), В	0, 1U_Н ≤ U ≤ 1,2U_Н	Относительная, %, ±[0,02+0,005(1,2U_Н/U–1)]
Напряжение постоянного тока (U), В		Относительная, %
	0,1U_Н ≤ U ≤ 1,7U_Н	±[0,02+0,005(1,7U_Н/U–1)]	U_Н до 480 В
	0,1U_Н ≤ U ≤ 1,25U_Н	±[0,02+0,005(1,25U_Н/U–1)]	U_Н = 800 В
Переменный ток и ток основной гармоники (I и I₍₁₎), А	0,05I_Н ≤ I ≤ 1,2I_Н	Относительная, %, ±[0,1+0,01(I_Н/I–1)] ^I ±[0,2+0,02(I_Н/I–1)] ^II ±[0,5+0,05(I_Н/I–1)] ^III ±[1,0+0,05(I_Н/I–1)] ^IV ±[2,0+0,1(I_Н/I–1)] ^V
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P₍₁₎), Вт	0,1U_Н ≤ U ≤ 1,2U_Н	Относительная, %	P_Н = U_Н · I_Н
	0,01I_Н ≤ I ≤ 0,05I_Н	±0,2 ^I; ±0,4 ^II; ±1,0 ^III	0,9 < \|cos φ\| ≤ 1,0
	0,05I_Н < I ≤ 1,2I_Н	±0,1 ^I; ±0,2 ^II; ±0,5 ^III; ±1,0 ^IV; ±2,0 ^V	0,9 < \|cos φ\| ≤ 1,0
	0,02I_Н ≤ I ≤ 0,1I_Н	±0,25 ^I; ±0,5 ^II	0,5 ≤ \|cos φ\| ≤ 0,9
	0,1I_Н < I ≤ 1,2I_Н	±0,15 ^I; ±0,3^II; ±1,0 ^III; ±2,0 ^IV; ±4,0 ^V	0,5 ≤ \|cos φ\| ≤ 0,9
	0,1I_Н ≤ I ≤ 1,2I_Н	±[0,25+0,02(1,44P_Н/P–1)] ^I ±[0,5+0,05(1,44P_Н/P–1)] ^II ±[1,0+0,1(1,44P_Н/P–1)] ^III ±[2,0+0,1(1,44P_Н/P–1)] ^IV	0,2 ≤ \|cos φ\| < 0,5
Полная электрическая мощность (S), В·А	0,01I_Н ≤ I ≤ 1,2I_Н ; 0,1U_Н ≤ U ≤ 1,2U_Н	Относительная, %
		±0,2 ^I; ±0,4 ^II; ±1,0 ^II	S < 0,1 (U_Н · I_Н)
		±0,1 ^I; ±0,2 ^II; ±0,5 ^III; ±1,0 ^IV; ±2,0 ^V	S ≥ 0,1 (U_Н · I_Н)
Коэффициент мощности (К_Р = P/S), отн. ед.	0,1≤ К_Р ≤ 1,0	Абсолютная, ±0,02 ^I; ± 0,02 ^II; ±0,05 ^III; ±0,05 ^IV; ±0,10 ^V	0,2I_Н ≤ I ≤ 1,2I_Н; 0,2U_Н ≤ U ≤ 1,2U_Н
Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q₍₁₎), вар	0,1U_Н ≤ U ≤ 1,2U_Н	Относительная, %
	0,02I_Н ≤ I ≤ 0,05I_Н	±0,3 ^I; ±0,75 ^II; ±1,5 ^III	0,9 < \|cos φ\| ≤ 1,0

№	Наименование	Количество
1	Прибор эталонный измерительный многофункциональный Энергомонитор-61850	1
2	Комплект пренадлежностей *	1
3	Руководство по эксплуатации	1
4	Формуляр	1
5	Методика поверки	1

* В соответствии с договором поставки.
