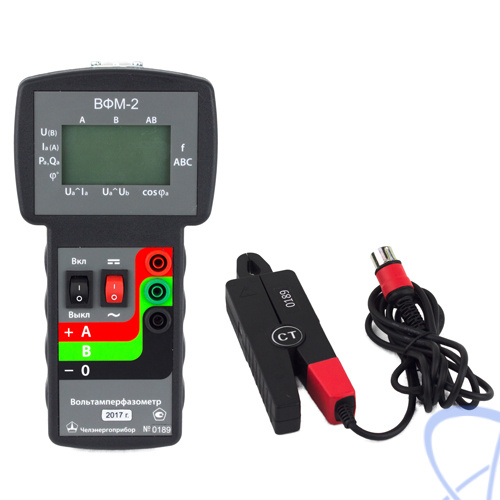

ВФМ-2 — вольтамперфазометр

ВФМ-2 — вольтамперфазометр

ВФМ-2 — вольтамперфазометр


Производитель:
Челэнергоприбор
Гарантия:
18 мес.
Межповерочный интервал:
24 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение вольтамперфазометра ВФМ-2:

Вольтамперфазометр ВФМ-2 предназначен для измерения действующего значения двух фазных и одного линейного напряжений и силы переменного тока с одновременным вычислением активной и реактивной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными напряжениями, между током и напряжением, между током и током, а также для определения последовательности чередования фаз в трехфазных системах. Кроме того, прибор может производить измерения постоянных напряжения.

Прибор может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладки фазочувствительных схем релейной защиты.

Прибор предназначен для применения на предприятиях электрических сетей, на электростанциях и подстанциях.

Особенности вольтамперфазометра ВФМ-2:

  • Измерение силы переменного тока в пределах 0…10 А без разрыва цепи. Абсолютная погрешность в диапазоне 0…50 мА не превышает 1 мА;
  • Измерение сдвига фаз между напряжением и током при токе менее 50 мА. Абсолютная погрешность при токе 50 мА не более 1°, при токе 15 мА – не более 3°;
  • Возможность измерения постоянного напряжения;
  • Малая масса (0,5 кг) и габариты.

Технические характеристики вольтамперфазометра ВФМ-2:

Параметр Значения
Диапазоны измерения
Напряжения постоянного тока 0…500.0 В
Действующего значения напряжения переменного тока 0…460.0 В
Силы постоянного тока 0…10.00 А
Действующего значения силы переменного тока 0...10.00 А
Угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током -180...+180 град
Активной (реактивной) мощности 0...4000 Вт (Вар)
Частоты напряжения и силы переменного тока 45...65 Гц
Предел допускаемой относительной погрешности измерения
Напряжения постоянного тока ± [0,5+0,05(Uк /Uи -1)] %
Действующего значения напряжения переменного тока ± [0,5+0,05(Uк /Uи -1)] %
Действующего значения силы переменного тока ± [1+0,05(Iк /Iи -1)] %
Частоты напряжения и силы переменного тока ± 0,1%
Прочие параметры
Предел допускаемой приведенной погрешности измерения угла сдвига фаз между напряжением и током (при напряжении более 50 В и силе тока более 30 мА) ± 1 %
Предельное значение напряжения, которое может быть показано на дисплее не менее 600 В
Входное сопротивление каналов напряжения не менее 1 МОм
Раскрытие магнитопровода токоизмерительных клещей 8 ± 0,5 мм
Общие данные
Прибор определяет порядок чередования фаз в трехфазной системе +
Питание от шести встроенных никель-металлогидридных аккумуляторов габарита АА
Максимальная потребляемая мощность не более 0,3 Вт
Масса не более 0,5 кг
Габариты не более 208х108х40 мм
Наименование ВФМ-2 ВФМ-2.2
1 Вольтамперфазометр ВФМ-2 1 1
2 Токовые клещи с проводом для подключения 1 2
3 Щупы типа "крокодил" с проводами для измерения напряжения 3 3
4 Магнитная клипса для крепления прибора к стальной поверхности 1 1
5 Зарядное устройство для аккумуляторов 1 1
6 Руководство по эксплуатации и паспорт 1 1
7 Сумка для переноски прибора и принадлежностей 1 1

Под заказ

ВФМ-2.2 — вольтамперфазометр (с двумя клещами)

Цена по запросу

Под заказ

ВФМ-2 — вольтамперфазометр (с одними клещами)

Цена по запросу
