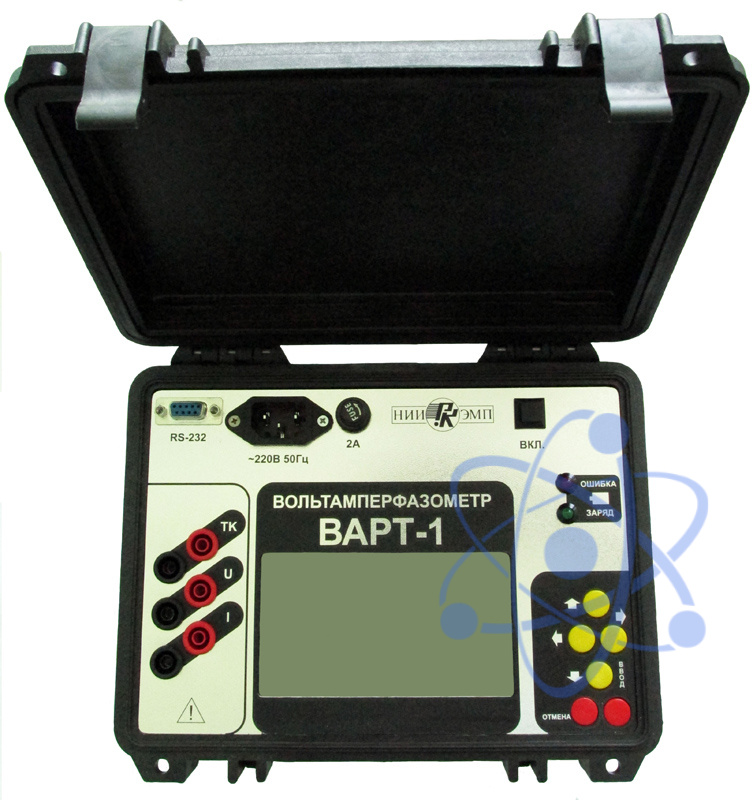

ВАРТ-1 — вольтамперфазометр

Производитель

Артикул

38440

Оригинальный прибор

Назначение вольтамперфазометра ВАРТ-1

Прибор «ВАРТ-1» предназначен для измерения электрических величин в одно- и трёхфазных цепях (отдельно по каждой фазе) переменного тока и обеспечивает контроль частоты, напряжения, тока, активной, реактивной и полной мощности; коэффициента мощности, полного электрического сопротивления, угла фазового сдвига между напряжением и током. «ВАРТ-1» имеет гальванически развязанные каналы напряжения и тока, что позволяет осуществлять измерения, в том числе на отдельных гармониках в соответствии с ГОСТ-22261.

Технические характеристики вольтамперфазометра ВАРТ-1

Измеряемая величина	Диапазон измерения
Действующее (среднеквадратическое) значение переменного напряжения U, В	50-500
	15-150
	1,5-15
	0,15-1,5
	0,015-0,15
Действующее (среднеквадратическое) значение напряжения первой гармоники U(1), В	50-500
	15-150
	1,5-15
	0,15-1,5
	0,015-0,15
Действующее (среднеквадратическое) значение тока I, А	15-150 (клещи)
	1,5-15
	0,15-1,5
	0,015-0,15
	0,0015-0,015
Действующее (среднеквадратическое) значение переменного тока первой гармоники I(1), А	15-150 (клещи)
	1,5-15
	0,15-1,5
	0,015-0,15
	0,0015-0,015
Угол фазового сдвига между напряжением и током Δ?, °	±180
Угол фазового сдвига между напряжениями Δ?, °
Угол фазового сдвига между токами Δ?, °
Полная электрическая мощность S, ВА	от 0,1Iх0,1U до IхU
Активная электрическая мощность P, Вт (Kp=1,0)	от 0,1Iх0,1U до IхU
Реактивная электрическая мощность Q, ВАр (Kp=0,0)	от 0,1Iх0,1U до IхU
Коэффициент мощности λ	±1
Частота переменного тока f, Гц	45 ÷ 65
Измерение среднеквадратического значения напряжения, В, до	500
Измерение среднеквадратического значения тока, А, до	150
Диапазон рабочих температур,°С	минус 10 ÷ 45
Габаритные размеры,мм, не более	232х192х111
Масса, не более, кг	5
Длина кабеля, м, не более	2÷15

№	Наименование	Количество
1.	Вольтамперфазометр «ВАРТ-1»	1
