Назначение вольтамперфазометра РЕТОМЕТР:
РЕТОМЕТР предназначен для специалистов служб релейной защиты и автоматики энергопредприятий, служб главного энергетика промышленных предприятий и других специалистов в электроэнергетике, нефтегазовой отрасли и на дистанциях электроснабжения железных дорог. Он может использоваться как отдельный прибор, так и в составе комплекса РЕТОМ-11М.
С помощью РЕТОМЕТРа можно измерять следующие параметры:
- напряжение переменного тока
- напряжение постоянного тока
- силу переменного тока
- угол сдвига фаз между током и напряжением, между током и током, между напряжением и напряжением
- последовательность чередования фаз трехфазной сети
- частоту переменного тока и напряжения
- активную и реактивную мощность в электрической цепи
- активное сопротивление электрической сети
- «прозвонка» электрической цепи со звуковым сигналом
РЕТОМЕТР является сертифицированным средством измерения.

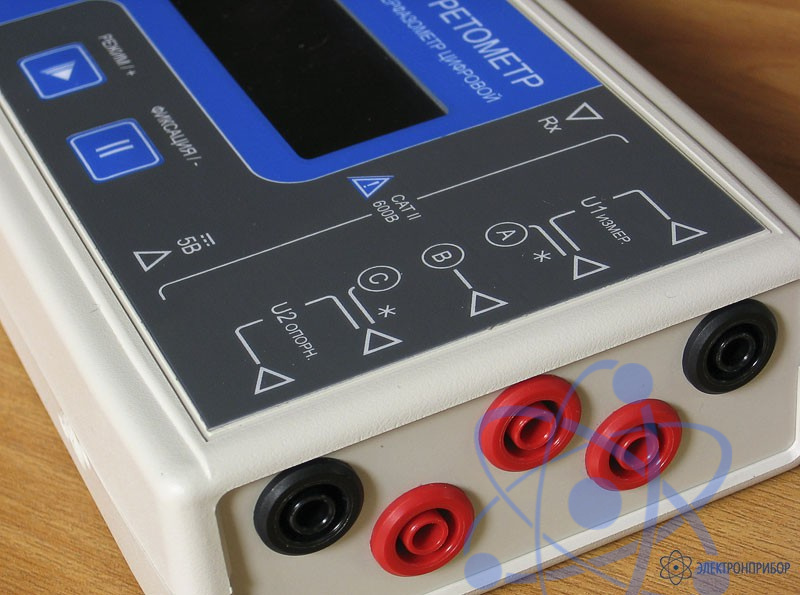

Конструкция:
РЕТОМЕТР — это карманный многофункциональный и полностью автоматизированный прибор нового поколения, который по своим точностным и весогабаритным показателям намного опережает все выпускаемые в настоящее время ВАФы. Прибор очень удобен и прост в эксплуатации, может длительное время работать в автономном режиме от встроенных аккумуляторов, позволяет проводить измерения в лабораторных и полевых условиях в широком температурном диапазоне, а также в условиях слабой освещенности.
Корпус прибора выполнен из ударопрочной пластмассы и поставляется в удобной сумке с ремнем, которая служит также и для хранения аксессуаров. Кроме этого, РЕТОМЕТР помещен в защитный чехол, в основание которого вшиты две магнитные пластины для крепления прибора на верхнем клапане сумки или на металлической поверхности (шкаф, панель, реечная конструкция панели и т.д.)
Отличительные особенности РЕТОМЕТРа:
- радикально малые весогабаритные показатели: РЕТОМЕТР — прибор, который весит менее 300 г и помещается в кармане
- полная автоматизация измерений, простота и удобство в обращении;
- высокая точность измерений; основная погрешность прибора не более, чем ±0,5% от показаний +0,3% от предела;
- измерение истинного среднеквадратического значения напряжений до 600 В и токов до 20 А (с помощью токоизмерительных клещей), при этом пределы измерения выбираются РЕТОМЕТРом автоматически;
- индикатор с крупными ярко светящимися символами позволяет производить работы как в темных помещениях, так и на солнечной экспозиции;
- длительное время автономной работы от двух встроенных аккумуляторов самого распространенного формата АА;
- возможность измерения активного сопротивления электрической цепи и наличие режима «прозвонки»;
- возможность фиксации прибора на любой металлической поверхности при помощи вшитых в чехол магнитов;
- автовыключение прибора, если нет нажатий на кнопки управления в течение 10 мин.
Сумка и комфортная работа с РЕТОМЕТРом:
Прибор поставляется в транспортной сумке, которая является и рабочей. Внутри сумки размещаются: прибор РЕТОМЕТР, токовые клещи — 2 шт., сетевой адаптер и крокодилы, с внешней стороны сумки предусмотрен карман для хранения щупов.
При выполнении работ РЕТОМЕТР можно или держать в руках, или разместить на какой-либо поверхности. Однако для удобства предусмотрены еще две дополнительные возможности — для этого РЕТОМЕТР имеет свой защитный чехол, в основание которого вшиты 2 магнита. Этот чехол, помимо защитных функций, позволяет работать с прибором следующим образом:
- с использованием транспортной сумки; при этом прибор, находящийся в чехле, помещается на верхний клапан сумки, внутри которого вшита металлическая пластина, и это обеспечивает надежную фиксацию прибора;
- прибор извлекается из сумки и, находясь в чехле, просто закрепляется на любой металлической поверхности, например, задней стенки шкафа, панели или любой реечной конструкции.
