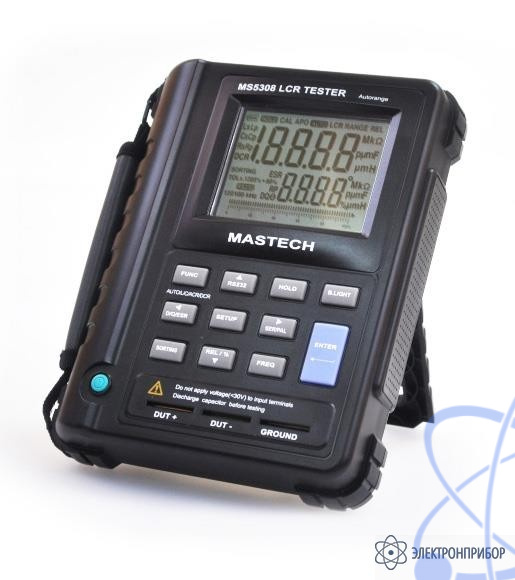

Назначение LCR-метра MS5308
LCR-метр MS5308 имеет микропроцессорное управление и предназначен для измерения индуктивности L, емкости C, сопротивления R, импеданса |Z|, тангенса угла потерь D, добротности Q, угла сдвига фазы Θ, а также эквивалентного последовательного сопротивления конденсаторов и катушек индуктивности (ESR).
Питание LCR-метра MS5308 осуществляется от 8-ми батарей 1,5В типа AA.
LCR-метр MS5308 отличается высокой точностью и стабильностью показаний, имеет широкий диапазон измерений, автоматическое определения типа тестируемого компонента и так далее.
В то время как обычный мультиметр при измерении сопротивления обеспечивает только режим постоянного тока, измеритель MS5308 позволяет работать в режимах как постоянного, так и переменного тока. В режиме переменного тока для лучшего соответствия имеющимся потребностям при измерении индуктивности, емкости и сопротивления в приборе предусмотрен набор частот вплоть до 100 КГц.
LCR-метр MS530 имеет режим относительных измерений, функцию сортировки компонентов, может производить измерения по параллельной и последовательной схемам, RS232 интерфейс.
Особенности LCR-метра MS5308
- измерение всех основных параметров RLC-компонентов, включая эквивалентное последовательное сопротивление (ESR)
- базовая погрешность 0,3%
- тестовые частоты 100Гц, 120Гц, 1КГц, 10КГц, 100КГц
- ЖК дисплей с двойной индикацией на 20 000 отсчётов с отключаемой подсветкой
- разрешение до 0,001 при измерении добротности и тангенса угла диэлектрических потерь
- высокая скорость измерений (до 4 изм/с)
- простой и понятный интерфейс
- возможность процентного отображения и режим сортировки по допуску (1%, 2%, 5%, 10%, 20%)
- 5-ти проводная технология соединения с компонентом
- автоматическое определения типа тестируемого компонента
- RS232 интерфейс для подключения к компьютеру с программным обеспечением
- пинцет для SMD-компонентов и зажим Кельвина
- автоотключение
