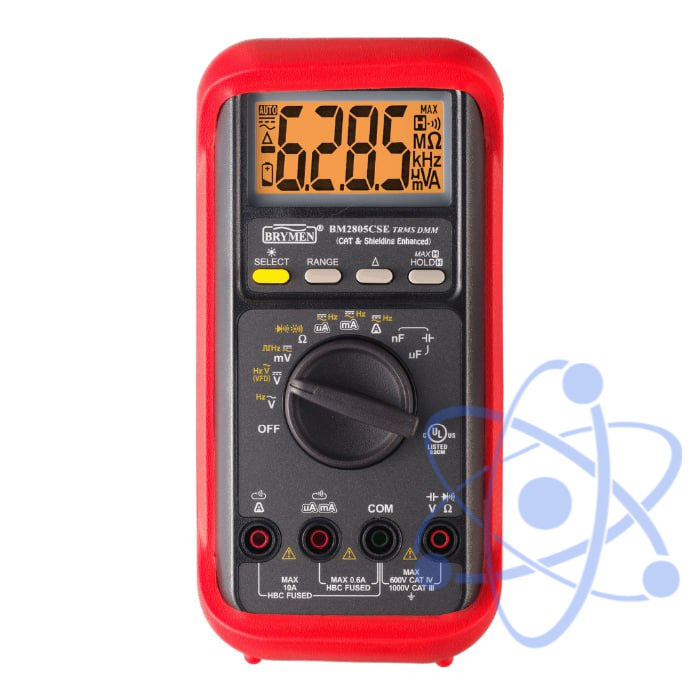

BM2805CSE — практичный мультиметр

Постоянное напряжение

Диапазон

Погрешность

60,00 мВ, 600,0 мВ, 6,000 В

0,3% + 2 е.м.р.

60,00 В

0,4% + 2 е.м.р.

600,0 В

0,2% + 2 е.м.р.

1000 В

0,4% + 2 е.м.р.

Импеданс входа: 10 МОм, 20 пФ

Переменное напряжение

Диапазон

Погрешность

Полоса частот 50 Гц – 60 Гц

60,00 мВ¹⁾, 600,0 мВ²⁾

1,0% + 3 е.м.р.

6,000 В, 60,00 В, 600,0 В, 1000 В

0,7% + 3 е.м.р.

Полоса частот 45 Гц – 500 Гц

60,00 мВ¹⁾, 600,0 мВ²⁾

2,0% + 3 е.м.р.

6,000 В, 60,00 В, 600,0 В, 1000 В

2,0% + 3 е.м.р.

Полоса частот 500 Гц – 1 кГц

60,00 мВ¹⁾, 600,0 мВ²⁾

2,0% + 3 е.м.р.

6,000 В, 60,00 В, 600,0 В, 1000 В

Не нормируется

Импеданс входа: 10 МОм, 20 пФ

¹⁾Пиковые значения сигнала, включая смещение постоянного напряжения, не более 130 мВпик

²⁾Пиковые значения сигнала, включая смещение постоянного напряжения, не более 1300 мВпик

Переменное напряжение (с фильтром низких частот)

Диапазон

Погрешность¹⁾

600,00 В, 1000,0 В

В полосе частот 10 – 100 Гц: 1,0% + 3 е.м.р.

В полосе частот 100 – 400 Гц: 10,0% + 3 е.м.р.²⁾

¹⁾Не нормирована для основной частоты > 400 Гц

²⁾Погрешность линейно возрастает от 1% + 3 е.м.р. при 100 Гц до 10% + 3 е.м.р. при 400 Гц

Сопротивление

Диапазон¹⁾

Погрешность

600,0 Ом, 6,000 кОм

0,3% + 3 е.м.р.

60,00 кОм, 600,0 кОм

0,5% + 3 е.м.р.

6,000 МОм²⁾, 60,00 МОм³⁾

0,9% + 2 е.м.р.⁴⁾

¹⁾Напряжение холостого хода: 1,6 В

²⁾Измерительная сила тока: 0,2 мкА

³⁾Измерительная сила тока: 0,02 мкА

⁴⁾Погрешность 5% + 20 е.м.р. при измерении > 30 МОм

Прозвон BeepLit™

Порог срабатывания сигнала: От 30 Ом до 480 Ом

Время отклика сигнала: < 15 мс

Звуковая индикация: монотонный сигнал

Визуальная индикация: подсветка дисплея

Испытание диода BeepLit™

Диапазон

Погрешность

Испытательная сила тока

Напряжение холостого хода

3,0000 В

0,9% + 2 е.м.р.

0,3 мА

До 3,2 В

Индикация BeepPass™ коротким звуковым сигналом: Падение напряжения через диод 0,850 В

Индикация BeepLit™ (Прозвон), порог: до 0,100 В

Звуковая индикация: монотонный сигнал

Визуальная индикация: подсветка дисплея

Ёмкость

Диапазон

Погрешность

20,00 нФ. 200,0 нФ

1,5% + 8 е.м.р.

2000 нФ

1,5% + 3 е.м.р.

20,00 мкФ, 200,0 мкФ, 2000 мкФ

Погрешности указаны для плёночных конденсаторов или лучше

Постоянная сила тока

Диапазон

Погрешность

Напряжение нагрузки

600,0 мкА, 6000 мкА

1,0% + 3 е.м.р.

0,1 мВ/мкА

60,00 мА, 600,0 мА

0,7% + 3 е.м.р.

3,0 мВ/мА

6,000 А, 10,00 А¹⁾

25 мВ/А

¹⁾Продолжительное измерение 10 А; Измерение от 10 А до 20 А не более 30 секунд с перерывом > 5 минут

Переменная сила тока

Диапазон

Погрешность

Напряжение нагрузки

600,00 мкА, 6000 мкА

В полосе частот 50 Гц – 500 Гц: 1,5% + 3 е.м.р.

0,1 мВ/мкА

60,00 мА, 600,0 мА

В полосе частот 50 Гц – 500 Гц: 1,0% + 5 е.м.р.

3,0 мВ/мА

6,000 А, 10,00 А¹⁾

25 мВ/А

¹⁾Продолжительное измерение 10 А; Измерение от 10 А до 20 А не более 30 секунд с перерывом > 5 минут

Частота цифровых сигналов

Диапазон

Погрешность

5,00 Гц – 300,0 кГц

0,03% + 4 е.м.р.

Чувствительность: > 3,0 Впик, прямоугольный сигнал

Частота аналоговых сигналов

Диапазон режима

Чувствительность (СКЗ синусоиды)

Диапазон

6 В

5 В

10 Гц – 50 кГц

60 В

10 В

10 Гц – 50 кГц

600 В

50 В

10 Гц – 1 кГц

1000 В

500 В

50 Гц – 1 кГц

600 В ФНЧ

50 В

10 Гц – 1 кГц

1000 В ФНЧ

500 В

50 Гц – 1 кГц

600 мкА, 6000 мкА

500 мкА

10 Гц – 5 кГц

60 мА, 600 мА

50 мА

10 Гц – 5 кГц

6 А, 10 А

8 А

50 Гц – 1 кГц

Погрешность: 0,03% + 4 е.м.р.

Бесконтактный указатель напряжения

Графическая индикация

Режим высокой чувствительности

Режим низкой чувствительности

Напряжения

―

15 В (3 В – 30 В)

70 В (30 В – 120 В)

――

30 В (10 В – 60 В)

140 В (60 В – 240 В)

―――

60 В (20 В – 120 В)

280 В (120 В – 480 В)

――――

120 В (40 В – 240 В)

560 В (240 В – 960 В)

―――――

240 В (более 80 В)

1000 В (более 900 В)

Индикация: Сегменты дисплея, мигание подсветки и звуковой сигнал пропорциональный величине напряженности электрического поля

Частота обнаружения: 50/60 Гц

Антенна: сверху в центре мультиметра

Контактный указатель напряжения: Для более точной индикации проводов под напряжением в задаче различения фазного и нулевого проводника, подключите один из щупов ко входу COM или V. Вход COM (черный) имеет большую чувствительность.

Параметр

Значение

Дисплей

3-⅚ разрядов, максимальная индикация 6000

Скорость обновления

5 раз в секунду

Рабочая температура

-10 °С – 50 °С

Относительная влажность

Не более 80% при температурах до 31 °С, линейно снижается до 50% при температуре 50 °С

Высота над уровнем моря

Не более 2000 м

Температура хранения

-20 ° - 60 °C, до 80% ОВ (батарея извлечена)

Температурный коэффициент

Номинально 0,15 х (погрешность режима) / °С при температурах (-10 °С – 18 °С или 28 °С – 50 °С), если не указано иначе

Измерение

True RMS (истинное СКЗ)

Степень загрязнения

2

Безопасность:

Сертифицирована согласно IEC/UL/EN61010-1 Изд. 3.1, IEC/UL/EN61010-2-033 Изд. 2.0, IEC/UL/EN61010-031 Изд. 2.0 и соответствующим требования CAN/CSA-C22.2 для категорий перенапряжения:

CAT III 1000 В и CAT IV 600 В

Защита от импульсов напряжения

8 кВ (импульс 1,2/50 мкс)

ЭМС

Соответствует требованиям EN61326-1:2013

Функции измерения mV, проверка диодов, сопротивления и температуры в радиочастотном ЭМ поле напряженностью 1 В/м:

Полная погрешность = погрешность режима + 100 е.м.р.;

Остальные функции в радиочастотном ЭМ поле напряженностью 3 В/м:

Полная погрешность = погрешность режима + 100 е.м.р.

Защита

мкА и мА: 0,63А/1000 В, предохранитель типа F

А: 11А/1000 В, предохранитель типа F

V: 1100 В DC/AC СКЗ

мВ, Ом и прочее: 1000 В DC/AC СКЗ

Низкий заряд

Ниже 2,5 В

Источник питания

1,5 В х 2 тип ААА

Потребляемая мощность

3,2 мА

Потребляемая мощность без использования

10 мкА

Автоматическое отключение

Через 32 минут без использования
