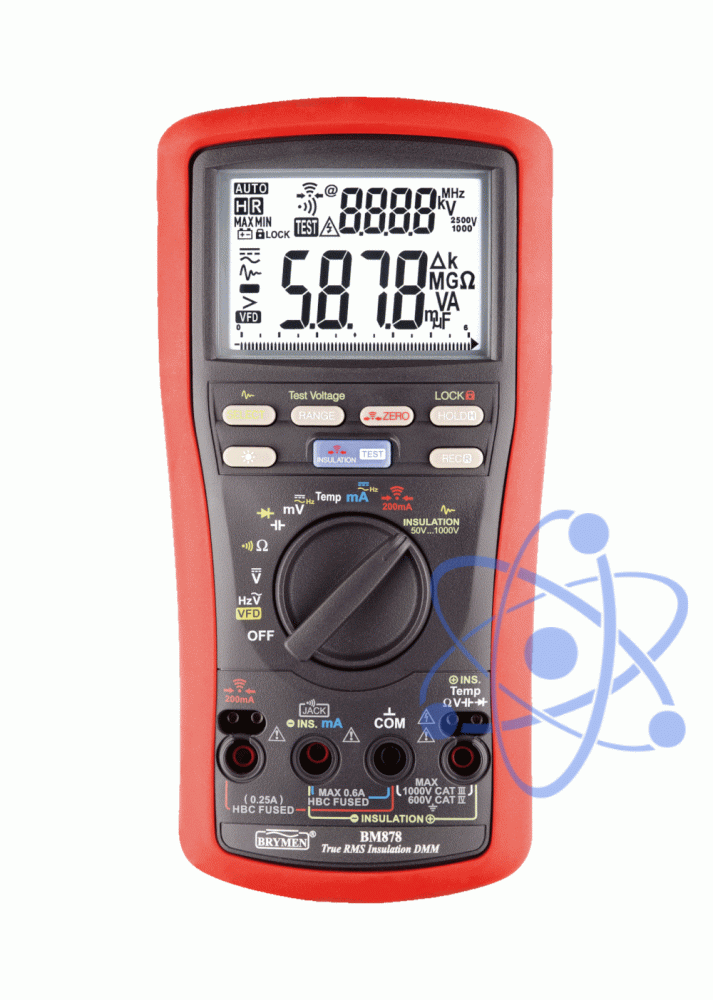

BM878 – мультиметр-мегаомметр

Переменное напряжение

Диапазон

Погрешность

Полоса частот 50 Гц – 60 Гц

6,000 В, 60,00 В, 600,0 В, 1000 В

1% + 3 е.м.р.

Полоса частот 60 Гц – 1 кГц

6,000 В, 60,00 В, 600,0 В, 1000 В

2% + 3 е.м.р.

Полоса частот 1 кГц – 3 кГц

6,000 В, 60,00 В

2% + 3 е.м.р.

600,0 В, 1000 В

Не нормируется

Полоса частот 3 кГц – 5 кГц

6,000 В, 60,00 В

4% + 5 е.м.р.

600,0 В, 1000 В

Не номируется

Импеданс входа: 10 МОм, 110 пФ

Переменное напряжение (мВ)

Диапазон

Погрешность

60,00 мВ, 600,0 мВ

В полосе частот 50 Гц – 60 Гц: 1% + 3 е.м.р.

В полосе частот 60 Гц – 3 кГц: 2% + 3 е.м.р.

В полосе частот 3 кГц – 5 кГц: 3% + 5 е.м.р.

Импеданс входа: 10 МОм, 140 пФ

Переменное напряжение (с фильтром низких частот)

Диапазон

Погрешность¹⁾

600,0 В

В полосе частот 10 – 45 Гц: 4% + 5 е.м.р.

В полосе частот 45 Гц – 200 Гц: 2% + 5 е.м.р.

В полосе частот 200 – 440 Гц: 7% + 5 е.м.р.²⁾

Импеданс входа: 10 МОм, 110 пФ

¹⁾Не нормирована для основной частоты > 440 Гц

²⁾Погрешность линейно возрастает от 2% + 5 е.м.р. при 200 Гц до 7% + 5 е.м.р. при 440 Гц

Постоянное напряжение

Диапазон

Погрешность

6,000 В, 60,00 В, 600,0 В

0,2% + 3 е.м.р.

1000 В

0,3% + 3 е.м.р.

Импеданс входа: 10 МОм, 110 пФ

Постоянное напряжение (мВ)

60,00 мВ

0,5% + 3 е.м.р.

600,0 мВ

0,1% + 3 е.м.р.

Импеданс входа: 10 МОм, 140 пФ

Сопротивление

Диапазон

Погрешность

600,0 Ом

0,9% + 5 е.м.р.

6,000 кОм, 60,00 кОм, 600,0 кОм

0,9% + 2 е.м.р.

6,000 МОм

1,2% + 3 е.м.р.

60,00 МОм

3,0% + 6 е.м.р.

Напряжение холостого хода: до 1,5 В постоянного напряжения

Прозвон

Порог срабатывания сигнала: От 20 Ом до 200 Ом

Время отклика сигнала: < 30 мс

Ёмкость

Диапазон

Погрешность¹⁾

3,000 кмФ²⁾, 30,00 мкФ, 300,0 мкФ, 3000 мкФ

1,5% + 5 е.м.р.

30,00 мФ

100% + 5 е.м.р.

¹⁾Погрешности указаны для плёночных конденсаторов или лучше

²⁾Показания начинаются от 200 нФ

Испытание диода

Диапазон

Погрешность

Испытательная сила тока

Напряжение холостого хода

2,000 В

1,5% + 4 е.м.р.

0,5 мА

До 2,8 В

Постоянная сила тока

Диапазон

Погрешность

Напряжение нагрузки

60,00 мА, 600,0 мА

0,5% + 3 е.м.р.

3,0 мВ/мА

Переменная сила тока

Диапазон

Погрешность

Напряжение нагрузки

Полоса частот 50 Гц – 1 кГц

60,00 мА, 600,0 мА

1,5% + 3 е.м.р.

3,0 мВ/мА

Температура

Диапазон

Погрешность¹⁾

-50,0 °С – 0,0 °С

2% + 3 °С

0,0 °С – 50,0 °С

2,2 °С

50,0 °С – 537,0 °С

2% + 2 °С

-58,0 °F – 32,0 °F

2% + 6 °F

32,0 °F – 122,0 °F

4,4 °F

122,0 °F – 999.0 °F

2% + 4 °F

¹⁾Диапазоны и погрешности термопары типа K не учтены

Частота аналоговых сигналов

Диапазон функции

Чувствительность (СКЗ синусоиды)

Диапазон

60 мВ

6 мВ

10 Гц – 50 кГц

600 мВ

60 мВ

10 Гц – 100 кГц

6 В

0,6 В

10 Гц – 20 кГц

60 В

6 В

10 Гц – 20 кГц

600 В

60 В

10 Гц – 3 кГц

1000 В

600 В

10 Гц – 3 кГц

ФНЧ 600 В

60 – 240 В¹⁾

10 Гц – 440 Гц

60 мА

6 мА

10 Гц – 5 кГц

600 мА

60 мА

10 Гц – 5 кГц

Погрешность: 0,02% + 4 е.м.р.

¹⁾Чувствительность измерения частоты в режиме с ФНЧ линейно снижается от 10% диапазона при 200 Гц до 40% диапазона при 440 Гц

Измерение сопротивления металлосвязи

Диапазон

Измерительный ток

Погрешность

Диапазон измерений¹⁾

2,000 Ом

Более 200 мА

1,5% + 3 е.м.р.

0,015 Ом – 2,199 Ом

20,00 Ом

Более 90 мА

0,15 Ом – 21,99 Ом

Напряжение холостого хода: более 4 В постоянного напряжения

Указатель напряжения: запрещает проводить измерение, если на входах обнаружено напряжение более 2 В.

¹⁾Указанный измерительный диапазон лежит в пределах неопределённости менее ±30%, согласно требованиям IEC/EN61557-4

Измерение сопротивления изоляции

Измерительное напряжение¹⁾

Диапазон

Измерительный ток

Погрешность

50 В

3,000 МОм, 30,00 МОм, 55,0 МОм

1 мА при 50 кОм

1,5% + 5 е.м.р.

100 В

3,000 МОм, 30,00 МОм, 110,0 МОм

1 мА при 100 кОм

250 В

3,000 МОм, 30,00 МОм, 275,0 МОм

1 мА при 250 кОм

500 В

3,000 МОм, 30,00 МОм, 300,0 МОм, 550 МОм

1 мА при 500 кОм

1000 В

3,0000 МОм, 30,00 МОм, 300,0 МОм

1 мА при 1 МОм

1,5% + 5 е.м.р.

3000 МОм

2,0% + 5 е.м.р.

25,0 ГОм

10% + 5 е.м.р.

¹⁾Действительное выходное напряжение: 100% – 120% измерительного напряжения

Указатель напряжения: запрещает проводить измерение, если на входах обнаружено напряжение более 30 В. Погрешность отображаемого напряжения:

Постоянного: 1,5% + 5 е.м.р.

Переменного: 3,0% + 5 е.м.р. при частоте 50 Гц – 60 Гц

Нормируемый измерительный диапазон 0,020 МОм – 25,0 ГОм лежит в пределах неопределённости менее ±30%, согласно требованиям IEC/EN61557-4

Параметр

Значение

Дисплей

3-⅚ разрядов, максимальная индикация 6000

Полярность

Автоматическая

Скорость обновления

Численные показания: 5 раз в секунду

61 сегментная аналоговая шкала: макс. 40 раз в секунду

Рабочая температура

-10 °С – 40 °С (кроме режима измерения силы тока, смотрите технические характеристики для подробностей)

Относительная влажность

Не более 90% при температурах до 28 °С, линейно снижается до 50% при температуре 40 °С

Высота над уровнем моря

Не более 2000 м

Температура хранения

-20 ° - 60 °C, до 80% ОВ (батарея извлечена)

Температурный коэффициент

Номинально 0,15 х (погрешность режима) / °С при температурах (-10 °С – 18 °С или 28 °С – 40 °С), если не указано иначе

Измерение

True RMS (истинное СКЗ)

Защита от проникновения

IP40

Степень загрязнения

2

Безопасность:

Двойная изоляция согласно IEC/UL/EN61010-1 Изд. 3.0, IEC/EN61010-2-030 Изд. 1.0, IEC/EN61010-2-033 Изд. 1.0, IEC/UL/EN61010-031 Изд. 1.1 и соответствующим требования CAN/CSA-C22.2 No. 61010-1-12 Изд. 3.0 для категорий перенапряжения:

CAT III 1000 В и CAT IV 600 В

Соответствие IEC/EN61557:2007 (Для требований CE, не сертифицированных согласно UL или ETL)

IEC/EN61557-1, IEC/EN61557-2 и IEC/EN61557-4, где применимо

Защита от импульсов напряжения

8,0 кВ (импульс 1,2/50 мкс)

ЭМС

Согласно EN61326-1:2006 (EN55022, EN61000-3-2, EN61000-3-3, EN61000-4- 2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000- 4-11)

В электромагнитном радиочастотном поле напряженностью 3 В/м:

Полная погрешность = погрешность режима + 25 е.м.р.;

Работоспособность в ЭМ поле напряженностью выше 3 В/м не нормируется

Защита

Сопротивление изоляции и мА: 0,4А/1кВ

Сопротивление металлосвязи: 0,25А/1кВ

V: 1100 В СКЗ

мВ, Ом и прочее: 1000 В СКЗ

Низкий заряд

Ниже 4,6 В

Источник питания

1,5 В х 4 тип АА (IEC LR6)

Потребляемая мощность

4,5 мА, кроме следующих случаев:

ACV^+HZ и ФНЧ ACV^+HZ – 7,0 мА

Металлосвязь – 110 мА при 20 Ом, 220 мА при 2,0 Ом

Прибор может выполнить по меньшей мере 3000 измерений металлосвязи с новыми щелочными батареями при комнатной температуре. Стандартное измерение 1 Ом с рабочим циклом 5 секунд измерения и 25 секунд бездействия.

Сопротивление изоляции при токе 1 мА – 25 мА с напряжением 50 В, 45 мА с напряжением 100 В, 85 мА с напряжением 250 В, 170 мА с напряжением 500 В, 440 мА с напряжением 1000 В

Прибор может выполнить по меньшей мере 950 измерений сопротивления изоляции с новыми щелочными батареями при комнатной температуре. Стандартное измерение 1 МОм напряжением 1000 В с рабочим циклом 5 секунд измерения и 25 секунд бездействия.

Потребляемая мощность без использования

50 мкА

Автоматическое отключение

Через 20 минут без использования

Габариты

208 х 103 х 64,5 мм (с чехлом)

Вес

635 г (с чехлом)
