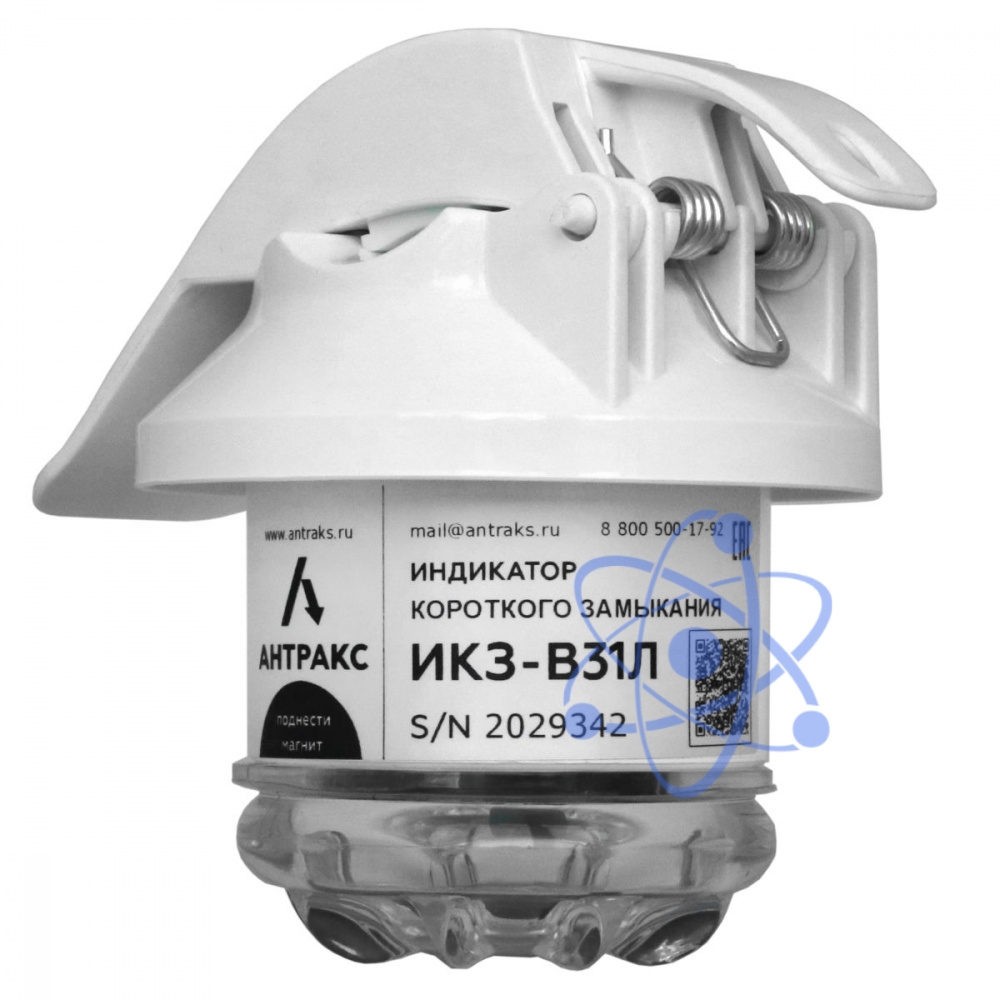

скрыть информациюКомплекты состоят из трёх индикаторов ИКЗ-В31Л, соответственно обозначаются ИКЗ-В31Л-У3. Каждый прибор в комплектах работает независимо.
| Параметр | Значение |
| Определение вибрации неполнофазного режима работы, обрыва провода | - |
| Типы регистрируемых событий | Короткое замыкание |
| Чувствительность по току КЗ | 25 А |
| Чувствительность по току ОЗЗ | - |
| Автоматическая настройка порога по току КЗ | + |
| Определение направления на ОЗЗ | - |
| Контроль напряжения | + |
| Минимальный ток нагрузки | 2 А, допускается эксплуатация на линиях без нагрузки |
| Общее описание | |
| Класс напряжения воздушных линий | 6-35 кВ |
| Частота сети | 50 Гц |
| Локальная связь (пульт) | Радиоканал ближней связи Bluetooth BLE (2,4 ГГц) |
| Дальняя связь | Опционально GSM |
| Визуальная индикация | - Мигающие яркие светодиоды с каждой стороны устройства (3 белых, 3 красных сверхъярких светодиода); - Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария, направление ОЗЗ); - Индикация направления поиска при ОЗЗ (к генератору или к нагрузке); - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время) |
| Виды контроля срабатывания | - Визуальный; - Радиоканал ближней связи; - GSM/ GPRS-модем (опционально) |
| Сброс индикации | - По восстановлению питания; - По таймеру; - Магнитом; - С переносного пульта; - Дистанционно |
| Контроль исправности индикатора | - Магнит; - Переносной пульт; - Дистанционно |
| Изменение настроек | - По радиоканалу ближней связи с помощью переносного пульта; - С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ- 3Л-МР) |
| Интеграция со SCADA системами | - При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104 - При подключении индикаторов к БСПИ-3Л-ТН напрямую в SCADA-систему по протоколу МЭК-104 |
| Источник питания | Литиевая батарея (19 Ah) |
| Срок службы батареи (в режиме ожидания) | 7 лет |
| Общее время индикации | > 1000 ч |
| Наработка на отказ индикатора | Не менее 60 000 ч |
| Параметры | |
| Абсолютный порог срабатывания по току | 20÷1000 А |
| Дифференциальный порог срабатывания по току в А | 20÷500 А |
| Дифференциальный порог срабатывания по току в % | 50÷500% |
| Устойчивость к перегрузке по току | 25 кА/ 500 мс |
| Время анализа аварийного процесса | 1 ÷ 200 с |
| Бланкирование пусковых токов | 0-200 мс |
| Настройка таймера сброса | Произвольный от 1 ч до 8 дней |
| Минимальная длительность аварийного процесса | 0,02 с |
| Исполнение | |
| Место установки | На провод ВЛ |
| Диаметр провода | - 5-28 мм,; - 17-33 мм,; - 24-40 мм |
| Установка на линию под напряжением | + |
| Температурный диапазон | - Стандартный от – 40°С до +70°С,; - Расширенный от – 60°С до +85°С (по спецзаказу) |
| Степень защиты индикатора | IP66, IP 68 по ГОСТ 14254-96 |
| Воздействие климатических факторов внешней среды | - Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75); - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм |
| Воздействие механических факторов | Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски) |
| № | Наименование | Количество |
| 1 | Индикатор короткого замыкания ИКЗ-В31Л | 1 |
