Описание прибора диагностики подшипников качения, виброметра ДПК-Вибро:
ДПК-Вибро – это:
- регистратор вибрационных сигналов (виброметр);
- прибор для оценки технического состояния подшипников качения «на месте»;
- анализатор вибросигналов с небольшой памятью;
- компактный переносной прибор с ярким экраном.
Виброметр очень простой и его может использовать человек без специальной подготовки.
Назначение прибора диагностики подшипников качения, виброметра ДПК-Вибро:
Прибор ДПК-Вибро измеряет интегральные параметры вибрации оборудования при помощи встроенного вибродатчика. Такие измерения могут производиться в размерности виброускорения A (м/с2), виброскорости V (мм/с) и виброперемещения S (мкм). Тип контролируемого параметра оперативно выбирается пользователем «на месте». Такие измерения вибрации обычно производятся в стандартном диапазоне частот, от 10 и до 1000 Гц.
Режим низкочастотного виброметра. Для некоторых типов тихоходного вращающегося оборудования стоит задача измерения низкочастотных вибраций. Такой диапазон частот не является стандартным. ДПК-Вибро позволяет измерять низкочастотную вибрацию в диапазоне 1 ÷ 200 Гц.
Оценка технического состояния подшипников качения
Оценка технического состояния подшипников качения «на месте» в приборе ДПК-Вибро производится на основании двух методов:
- расчета и сравнения общего уровня вибрационного сигнала (СКЗ вибросигнала), замеренного на подшипнике, с нормативными значениями;
- анализа параметров ударных импульсов, которые всегда возникают при «обкатывании» различных дефектов на поверхностях качения подшипников.
На основании математической обработки ударных импульсов в приборе дается оперативное заключение о техническом состоянии рабочих поверхностей контролируемого подшипника.
В режиме диагностики подшипников качения на экране прибора показывается подшипник качения. Дополнительно, слева и справа показываются значения СКЗ измеренного вибросигнала и значение «эксцесса вибросигнала» (интенсивности ударных импульсов в контролируемом подшипнике). Большое значение эксцесса является признаком наличия внутренних дефектов.
В режиме диагностики подшипников качения итоговая информация о техническом состоянии контролируемого подшипника отображается не только в цифровом виде, но скоростью вращения картинки подшипника на экране прибора, а также его цветом – зеленым, желтым, или красным. При этом меняется цвет не только у подшипника, но и у столбиков СКЗ виброскорости и эксцесса сигнала.
Диагностика дефектов вращающегося оборудования
ДПК-Вибро позволяет проводить оперативную диагностику дефектов вращающегося оборудования. Для этой цели пользователь имеет возможность просматривать на экране и анализировать форму вибрационного сигнала и его спектр. Эта информация очень полезна, так как позволяет идентифицировать все основные дефекты вращающегося оборудования.
Сигналы и спектры могут быть сохранены в памяти прибора для передачи на компьютер и дальнейшего углубленного анализа. Прибор позволяет сохранять в памяти 50 сигналов или спектров. Сигналы и спектры анализируйте в экспертной системе «Атлант». В программу Аврора значения вибрации можно ввести вручную. Скачайте эти программы бесплатно с нашего сайта.
Специальный режим: контроль ускорений кабин лифтов
Виброметр ДПК-Вибро имеет специальную модификацию ДПК-Вибро-Лифт Сервис, предназначенную для контроля работы и диагностики состояния лифтового оборудования.
Кроме проведения диагностики состояния приводного электродвигателя и редуктора, с его помощью можно измерять важный эксплуатационный параметр – ускорение и замедление лифтовой кабины.
Прибор просто прижимается к стенке кабины и регистрирует полный цикл работы лифта, основными элементами которого являются разгон и торможение. При этом на экране прибора сразу же показываются значения максимальных ускорений разгона и торможения. График движения лифтовой кабины можно сохранить в памяти прибора и распечатать при помощи имеющегося программного обеспечения.
Для удобства работы пользователь может выбрать в приборе два предела измерения ускорения кабины: ±1g или ±4g. Поскольку для повышения точности измерений в приборе ДПК-Вибро-Лифт Сервис использован датчик с увеличенной чувствительностью, максимальные значения измеряемых в режиме виброметра ускорения уменьшилось до 50 м/с2, а виброскорости - до 80 мм/с. Максимальное значение измеряемого виброметром ДПК-Вибро-Лифт Сервис перемещения осталось прежним - до 500 мкм.

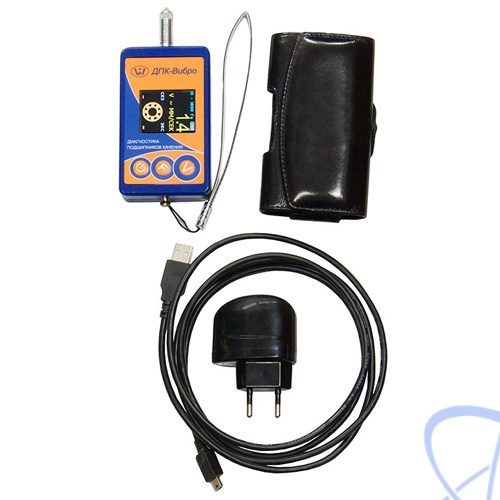

Компактный переносной прибор
Прибор ДПК-Вибро очень маленький и лёгкий. При этом он имеет металлический корпус и защищённую клавиатуру. Встроенный датчик имеет щуп с резьбой М5. Вместо щупа можно использовать магнит или шпильку М5. Прибор питается от двух Ni-MH аккумуляторов размера AAA или двух батареек. Аккумуляторы заряжаются через разъём USB от сети или от компьютера. При повороте прибора изображение на экране также переворачивается, подстраиваясь под пользователя.
