Назначение виброметра-ручки с оценкой состояния подшипников ViPen (с Bluetooth)
Виброметр ViPen (с Bluetooth) предназначен для измерения среднего квадратического значения вибрационного сигнала, температуры, оперативной оценки технического состояния подшипников качения. Габариты ViPen (с Bluetooth) позволяют легко помещать его в карман одежды, поэтому он относится к классу компактных приборов измерения вибрационных сигналов, называемых виброручками.
Особенности виброметра-ручки с оценкой состояния подшипников ViPen (с Bluetooth):

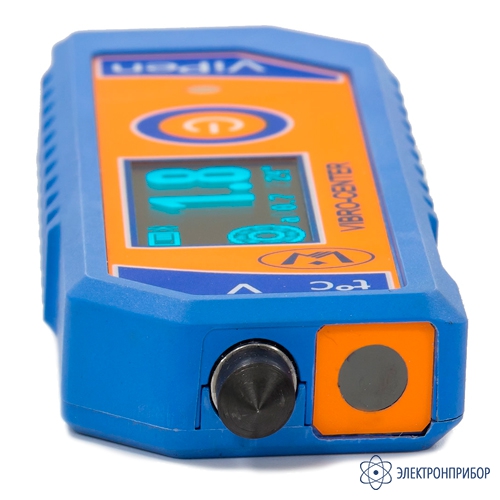

- в корпус виброметра встроены датчик вибрации и пирометр для дистанционного измерения температуры;
- прибор оснащен ярким OLED экраном, который работает при температуре от -20 градусов;
- ViPen имеет удобный корпус, экран закрыт ударопрочным стеклом, включение и отключение производится одной сенсорной кнопкой;
- время непрерывной работы от аккумулятора не менее 8 часов, что достаточно для рабочей смены;
- интерфейс Bluetooth для передачи измеренной информации на смартфон или планшет.
Варианты исполнения виброметра-ручки с оценкой состояния подшипников ViPen (с Bluetooth):
- ViPen (с Bluetooth) — базовое исполнение прибора;
- ViPen (с Bluetooth) взрывозащищенное исполнение — искробезопасная версия прибора.
Описание виброметра-ручки с оценкой состояния подшипников ViPen (с Bluetooth):

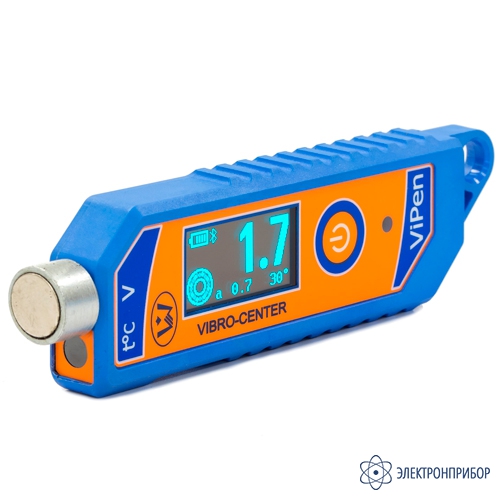

Измерение вибрации контролируемого оборудования производится с использованием контактного щупа или блока магнитного крепления, предназначенного для измерения на ровных и криволинейных поверхностях оборудования. Щуп и блок магнитного крепления фиксируются на корпусе прибора при помощи резьбового отверстия.
Для включения прибора необходимо нажать и удерживать сенсорную кнопку на клавиатуре виброметра. Отключение прибора будет происходить автоматически через 60 секунд после последнего нажатия сенсорной кнопки. Эта функция необходима для экономии заряда аккумулятора.

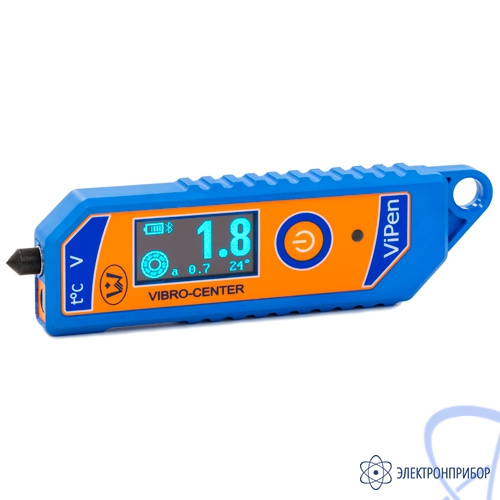

В режиме измерения на экране высвечивается двойной символ «~» и показания периодически меняются. Если убрать палец с сенсорной кнопки, то на экране отразится символ «=» и смена показаний прекратится. На экране будут зафиксированы последние значения параметров вибрации, температуры и признак технического состояния контролируемого подшипника качения в виде подшипника.
Параметры, измеряемые виброметром ViPen
В процессе работы виброметром ViPen (с Bluetooth) одновременно измеряются три важных диагностических параметра вращающегося оборудования:
- среднее квадратическое значение виброскорости в диапазоне 10 - 1000 Гц;
- амплитуда виброускорения в диапазоне до 1,5 кГц;
- температура оборудования.
Этой информации достаточно для того, чтобы «на месте» оперативно оценить соответствие текущего состояния оборудования нормативным значениям.
Для оценки состояния по вибрации используйте нормы на измеряемые параметры, принятые для данного оборудования стандартами предприятия.
Если такой документ на предприятии отсутствует, то для оценки состояния вращающегося оборудования воспользуйтесь универсальными нормами на вибрацию, которые заданы в паспорте на агрегат или в ГОСТ ИСО 20816-1-2021.
Измеренные данные можно обработать на компьютере экспертной программой Аврора-2000. Скачайте программу с нашего сайта бесплатно. В программе автоматически формируются отчёты, которые включают в себя:
- оценку состояния агрегатов;
- заключение о наличии дефектов;
- прогноз для планирования сроков проведения ремонтов оборудования.
Оценка состояния подшипников качения
Оценка технического состояния подшипников качения проводится в ViPen (с Bluetooth) в автоматическом режиме на основании расчета эксцесса виброускорения. На экране прибора состояние подшипника отображается графическим символом вращающегося подшипника качения.
Эксцесс виброускорения – это соотношение, показывающее превышение ударов от дефектов подшипника относительно общего фона вибрации. Чем сильнее развиты дефекты на поверхностях качения контролируемого подшипника, тем больше величина эксцесса.
По результатам диагностики подшипник относится к одной из трех категорий технического состояния:
- хорошее состояние подшипника, в этом случае символ подшипника на экране вращается быстро;
- удовлетворительное состояние, обнаружены дефекты, подшипник на экране вращается медленно;
- предаварийное состояние, символ подшипника на экране мигает и не вращается.
Информация о результатах вибрационной диагностики подшипника качения в приборе ViPen (с Bluetooth) уточняется оперативными данными о температуре подшипникового узла, полученными от встроенного пирометра. Увеличение температуры подшипника практически всегда связано с возникновением проблем со смазкой или наличием серьёзных дефектов внутри самого подшипника на поверхностях качения.
Виброметр ViPen – интеллектуальный датчик для сбора информации

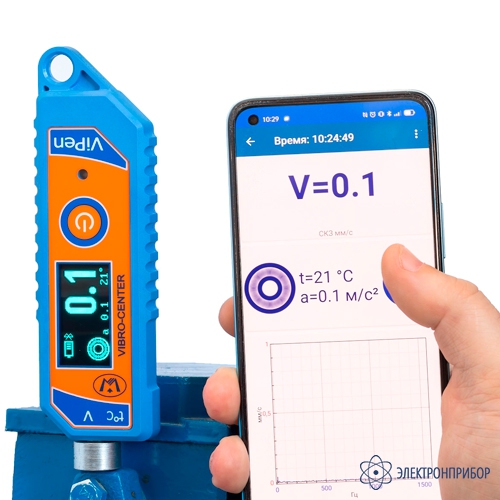

Прибор ViPen (с Bluetooth) имеет беспроводной интерфейс Bluetooth, при помощи которого измеренная информация передается на смартфон, планшет или переносной компьютер на расстояние до 3 метров.
Форма представления информации на экране смартфона соответствует представлению на экране виброметра.
При совместном использовании управление функциями виброметра может производиться со смартфона.

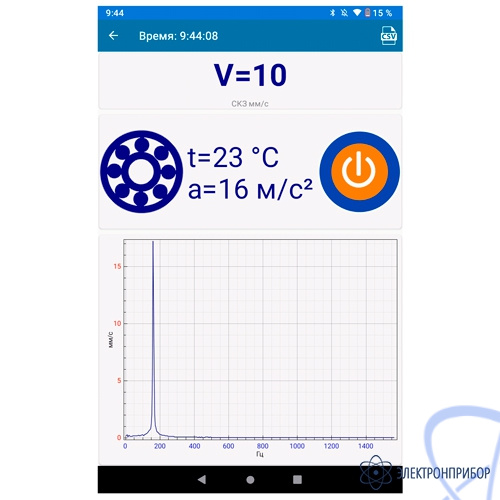

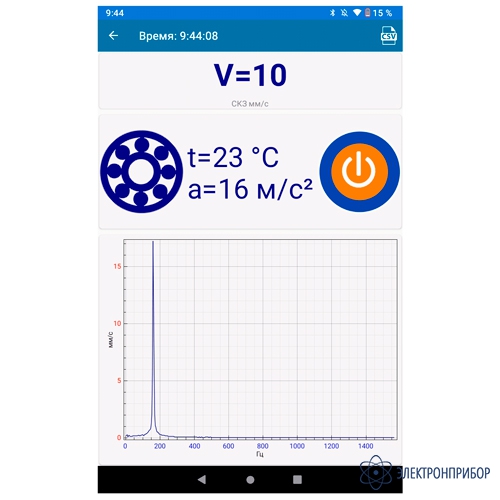

Дополнительно к средне квадратическому значению вибрационного сигнала на экране смартфона можно просмотреть спектр вибрационного сигнала, что расширяет возможности прибора, превращая его из виброметра в анализатор вибрационных сигналов начального уровня.
Бесплатное приложение Android для работы с прибором можно скачать в RuStore. Оно называется "Виброприборы".
Особенности конструктивного исполнения
Прибор максимально приспособлен для использования в сложных условиях эксплуатации, при высокой запыленности, присутствии агрессивных внешних факторов.
Пластиковый корпус прибора имеет герметизирующие прокладки и специализированное защитное стекло на пирометре. Для зарядки встроенного аккумулятора используется стандартный блок беспроводной зарядки от смартфонов. На корпусе прибора полностью отсутствуют какие-либо разъемы или технологические отверстия.
Прибор ViPen (с Bluetooth) имеет закрытое исполнение, его конструкция соответствует требованиям, необходимым для работы в условиях опасных производств. На приборе нанесена маркировка IEx ib IIA T3 Gb X.

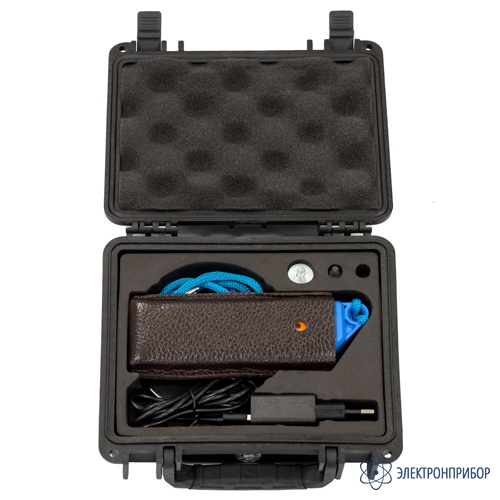

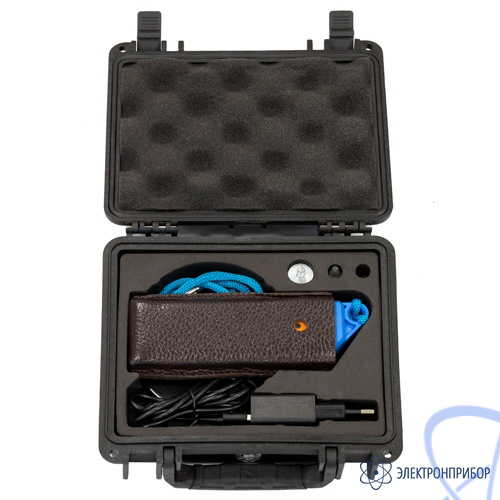

Комплект поставки
Благодаря простоте использования виброметр ViPen может применяться эксплуатационным персоналом без специальной подготовки для оперативного измерения вибрации, температуры, а также для оперативной оценки технического состояния подшипников качения.
Наиболее эффективно прибор ViPen работает в составе комплексных систем управления эксплуатацией и планированием ремонтов оборудования. С его помощью проводят необходимые оперативные измерения параметров, а полученную информацию передают через смартфоны персонала по телефонным каналам GSM на общий сервер системы управления обслуживанием оборудования.
