Назначение сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2
Переносной прибор марки ViPen-2 является компактным универсальным сборщиком (анализатором) вибрационных сигналов. По своим функциям он представляет собой интеллектуальный датчик вибрации, предназначенный для использования совместно с управляющим смартфоном или планшетом.
Основным назначением прибора ViPen-2 является оперативная и максимально автоматизированная подготовка данных для работы современных информационных систем управления эксплуатацией и ремонтами оборудования, реализованных на предприятии.

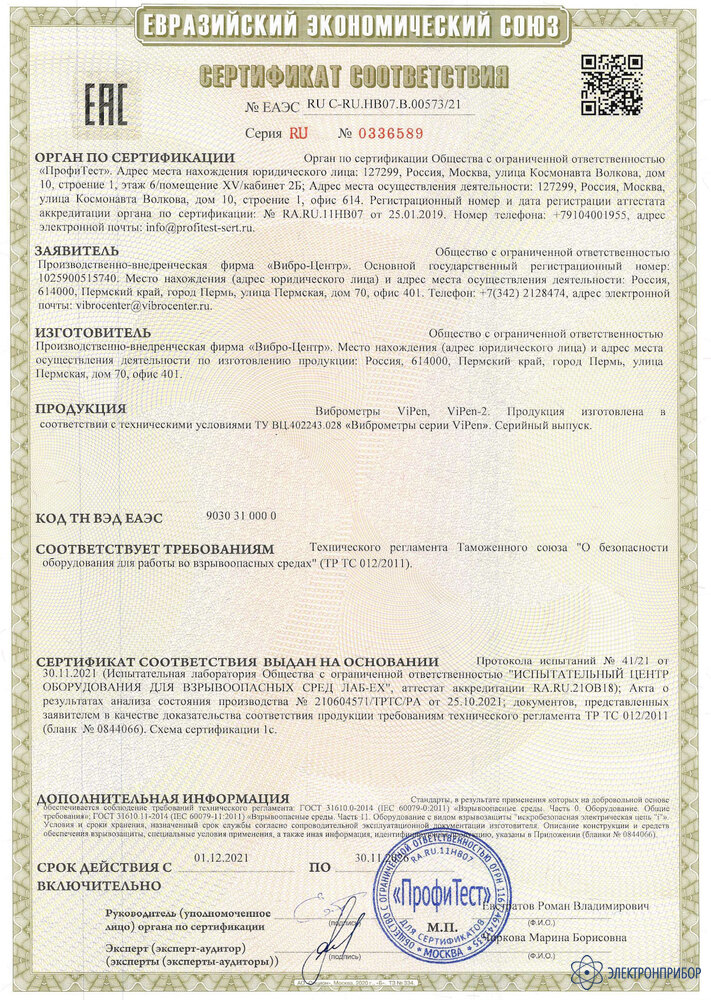

Прибор имеет защищенное исполнение, может применяться в условиях опасных производств и имеет маркировку IEx ib IIA T3 Gb X.
Описание сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2
Для удобства проведения вибрационных измерений в сложных условиях работы на различных промышленных предприятиях прибор ViPen-2 имеет защищенное исполнение. Для этого:
- на металлическом корпусе прибора ViPen-2 отсутствуют какие-либо внешние элементы контроля и управления;

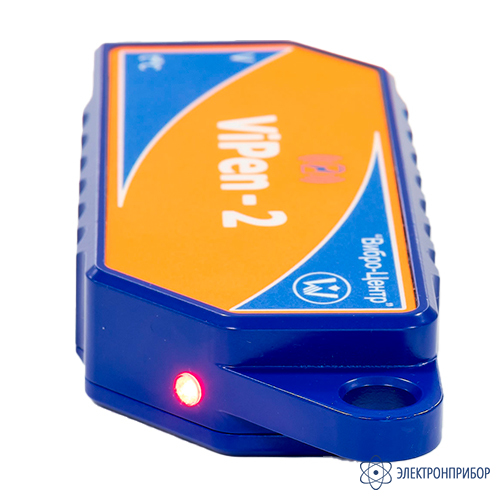

- у прибора нет экрана, клавиатуры, нет даже кнопки включения и отключения прибора, имеется только один сигнальный светодиод;
- прибор оснащен только встроенными датчиками для измерения вибрации и температуры, поэтому у него нет внешних разъемов;

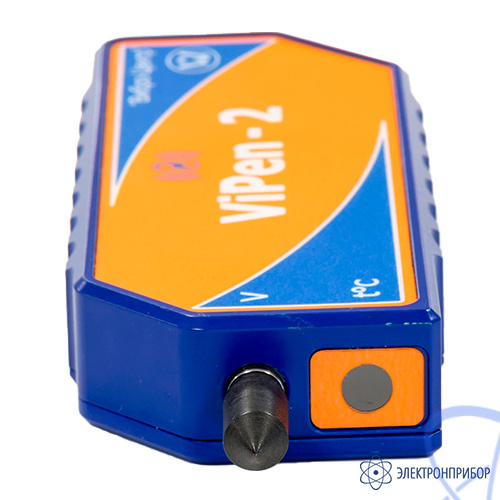

- для защиты пирометра от внешних воздействий он закрыт специальным стеклом;

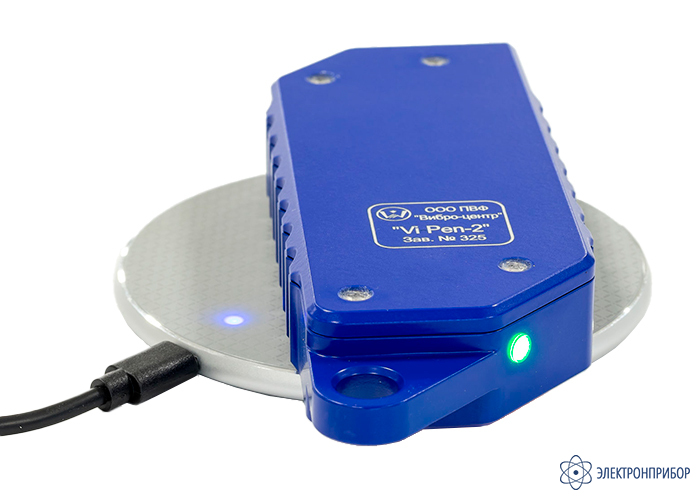

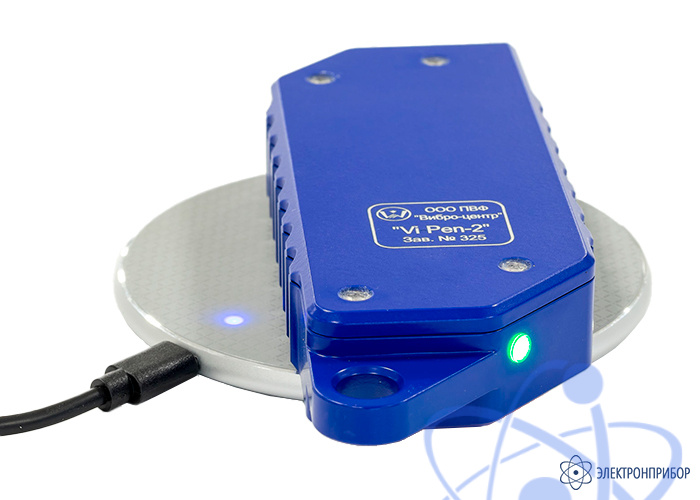

- зарядка внутреннего аккумулятора производится от беспроводного зарядного устройства смартфонов.

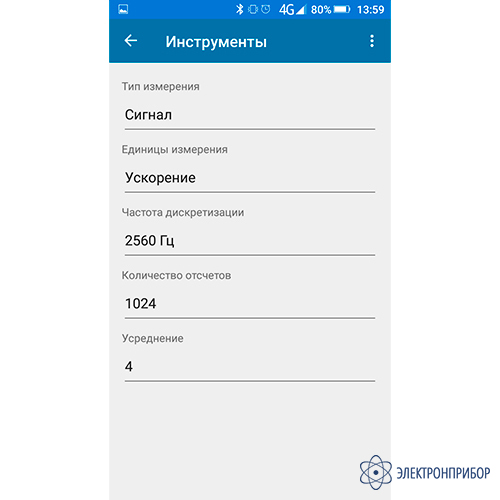

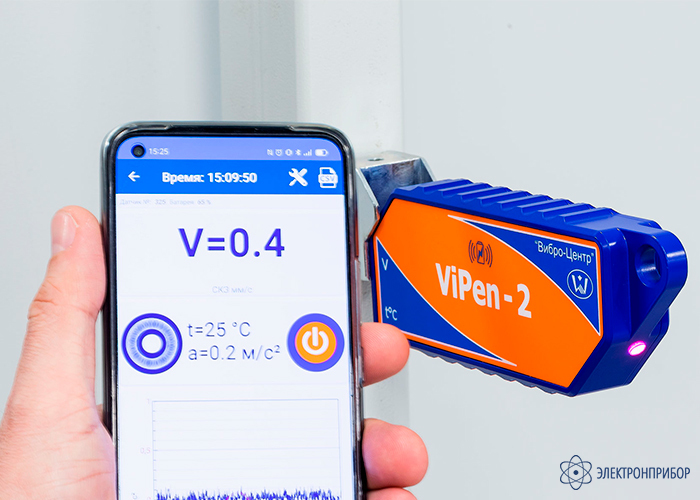

Управление всеми функциями сборщика-анализатора ViPen-2 производится дистанционно со смартфона с использованием стандартного беспроводного интерфейса связи Bluetooth. Все зарегистрированные и преобразованные вибрационные сигналы отображаются на экране управляющего смартфона.
Полученная от ViPen-2 информация при помощи программных средств управляющего смартфона может передаваться в базу данных на общий сервер, на котором находится программное обеспечение комплексной системы обслуживания оборудования по техническому состоянию.
Варианты исполнения сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:
- ViPen-2 — базовое исполнение прибора;
- ViPen-2 (взрывозащищенное исполнение) — искробезопасная версия прибора.
Технические возможности сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:
Рабочим, поверенным для прибора ViPen-2, является стандартный диапазон частот от 10 до 1000 Гц. На проведение измерений вибрации в этом диапазоне частот прибор имеет метрологический сертификат.
Реальный диапазон рабочих частот прибора ViPen-2 значительно шире и включает в себя не только стандартный диапазон, но еще и два дополнительных:
- низкочастотный диапазон частот от 0,5 Гц до 50 Гц; измерения в этом диапазоне частот позволяют контролировать техническое состояние и проводить диагностику тихоходных агрегатов, начиная от 30 оборотов в минуту;
- высокочастотный диапазон от 500 Гц до 10000 Гц; измерения в этом диапазоне частот позволяют контролировать высокочастотные механические и электромеханические процессы в оборудовании.
В силу конструктивных особенностей прибора (моноблок со встроенным датчиком вибрации), а также из-за использования для оперативных измерений вибрации щупа или блока магнитного крепления, в дополнительных частотных диапазонах прибор ViPen-2 при изготовлении только калибруется.
Функциональные возможности сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:
При помощи переносного измерительного прибора ViPen-2 производится полный цикл сбора, обработки и анализа вибрационных сигналов в стандартном и расширенных диапазонах частот:
- регистрация временной формы сигнала от встроенного акселерометра в трех разных диапазонах частот;
- представление и анализ полученных вибрационных сигналов в размерности виброускорения, виброскорости и виброперемещения;
- определение основных интегральных параметров всех представлений вибрационных сигналов, таких как мгновенное значение, пик-пик, размах, среднее значение, СКЗ;
- расчет и анализ спектров вибрационных сигналов с максимальным разрешением до 3200 линий в спектре.
В программное обеспечение прибора ViPen-2 дополнительно встроены автоматизированные алгоритмы для проведения оперативной оценки технического состояния и диагностики дефектов подшипников качения.
Для расширения возможностей диагностики оборудования «на месте», контроля технологических параметров, особенно контроля технического состояния подшипников качения, прибор ViPen-2 оснащен встроенным датчиком температуры (пирометром), предназначенным для дистанционного контроля температуры оборудования.
Функция диагностики подшипников качения

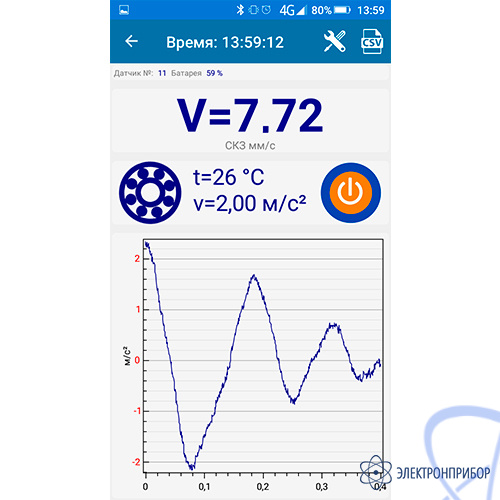

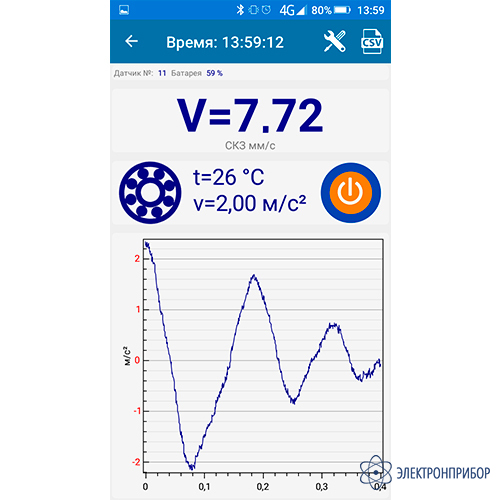

Оценка технического состояния подшипников качения проводится в ViPen-2 автоматически. На экране управляющего смартфона состояние подшипника отображается графическим символом вращающегося подшипника качения.
По результатам диагностики подшипник относится к одной из трех категорий технического состояния:
- хорошее состояние подшипника, в этом случае символ подшипника на экране вращается быстро;
- удовлетворительное состояние, обнаружены дефекты, подшипник на экране вращается медленно;
- предаварийное состояние, символ подшипника на экране мигает и не вращается.
Информация о результатах вибрационной диагностики подшипника качения в приборе ViPen-2 уточняется оперативными данными о температуре подшипникового узла, измеряемой при помощи встроенного в прибор пирометра.
Увеличение температуры подшипника практически всегда связано с возникновением проблем со смазкой или наличием серьёзных дефектов внутри самого подшипника на поверхностях качения.
Использование прибора ViPen-2 в качестве интеллектуального датчика для систем управления эксплуатацией оборудования
Прибор ViPen-2 можно использовать в качестве универсального анализатора вибрационных сигналов. По цене такое предложение будет в разы дешевле других функциональных аналогов.
Наиболее эффективно использовать ViPen-2 как интеллектуальный датчик в составе комплексных систем управления эксплуатацией оборудования. В этом случае измерение параметров оборудования производится в стандартном диапазоне частот 10 ÷ 1000Гц или в дополнительных диапазонах частот, в зависимости от типа контролируемого оборудования.
Возможна передача информации о техническом состоянии оборудования на общий сервер системы управления ремонтами оборудования.
Проведение измерения вибрации
Измерение вибрации контролируемого оборудования прибором марки ViPen-2 производится с использованием контактного щупа или блока магнитного крепления, входящих в состав поставки. Они предназначены для использования на ровных и криволинейных поверхностях оборудования и фиксируются на корпусе прибора при помощи резьбового отверстия.
Для работы с прибором требуется телефон или планшет на Android с интерфейсом Bluetooth. Программу "Датчики Димрус" можно скачать с сайта производителя.
