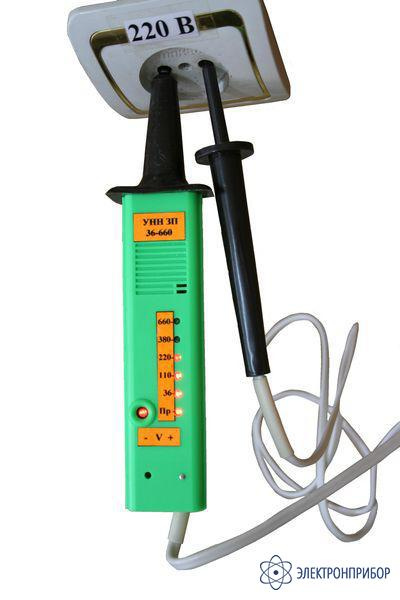

УНН ЗП 36-660 — указатель низкого напряжения

Производитель

Артикул

34343

Снят с производства

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение указателя низкого напряжения УНН ЗП 36-660В

Указатель низкого напряжения УНН ЗП 36-660В предназначен для определения наличия или отсутствия напряжения, постоянного и переменного тока от 36 до 660 В (в зависимости от модификации от 24 до 380 В).

Указатель УНН ЗП 36-660В имеет световую и звуковую индикацию, определяет полярность постоянного и фазу переменного напряжения, а также целостность электрических цепей сопротивлением не более 50 кОм (режим звуко-световой прозвонки).

Особенности указателя низкого напряжения УНН ЗП 36-660В

Отличительной особенностью указателя УНН ЗП 36-660В является то, что он не имеет элементов питания и переключателей.

Указатель УНН ЗП 36-660В работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками. Работа устройства основана на протекании активного тока и визуальной (свечение светодиодов) и звуковой индикации напряжения. Звуко-световая прозвонка осуществляется от энергии накопительного кон-денсатора и не имеет гальванических элементов питания.

Устройство УНН ЗП 36-660В относится к основным электрозащитным средствам, применяемым обслуживающим и ремонтным персоналом электрических станций, подстанций и распределительных сетей.

Техрнические характеристики указателя низкого напряжения УНН ЗП 36-660В

Параметр	Значения
Диапазон напряжений, определяемых указателем	от 36 до 660 В
Величина тока при максимальном значении напряжения	не более 10 мА
Максимальное сопротивление внешней цепи, при котором обеспечивается прозвонка	50 кОм
Время сохранения работоспособности указателя в режиме прозвонки после одной зарядки	не менее 48 часов
Время непрерывного звучания сигнала при нулевом сопротивлении измеряемой цепи от одной зарядки	не менее 10 мин
Количество замкнутых цепей, которые можно прозвонить от одной зарядpки	не менее 300
Длина гибкого соединительного провода указателя	не менее 1,1 м
Длина неизолированной части контактов-наконечников	не более 0,007 м
Время зарядки конденсатора для прозвонки	не более 1 мин
Время индикации максимально допустимого контролируемого напряжения	не более 1-ой минуты
Габаритные размеры указателя, мм, не более: – корпуса – щупа	135х35х25 мм 115х23 мм
Масса прибора	не более 0,080 кг
Температура окружающего воздуха	от минус 45 до плюс 40 °С
Относительная влажность воздуха	до 80 % при температуре плюс 25 °С

Комплектация указателя напряжения УНН ЗП 36-660

Наименование	Количество
Паспорт (инструкция по эксплуатации)	1
Указатель низкого напряжения УНН ЗП 36-660	1
Чехол для укладки	1
