Назначение индикатора напряжения ЭЛИН-1 СЗ:

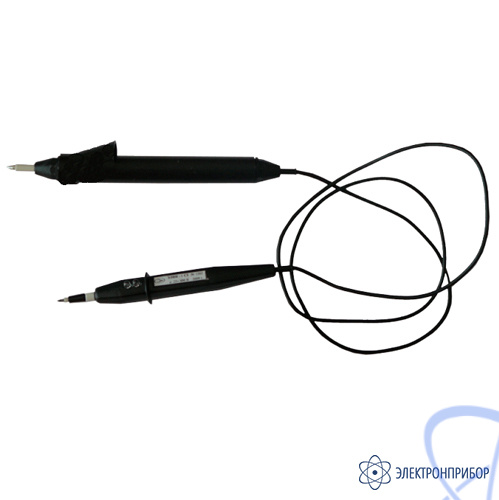

Указатель напряжения универсальный ЭЛИН-1 СЗ светозвукового исполнения, двухполюсный предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 25-400 В.
Отсутствие светозвукового сигнала и свечения светодиодов в обоих корпусах указателя, свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
Указатель типа ЭЛИН-1СЗ позволяет определить полярность постоянного напряжения, на что указывает свечение светодиода у знаков «+» или «-». При проверке переменного напряжения светятся оба светодиода.
Корпус, имеющий на поверхности металлическую пластинку, предназначен также для определения «фазы» переменного напряжения, при этом необходимо касание рукой к металлической пластинке, в этом случае загорается газоразрядная лампа, находящаяся напротив светодиодов. Частотой светозвуковых сигналов можно определить порядок проверяемого напряжения (127 В, 220В и 380В).
- При 127 В количество светозвуковых сигналов составляет 3-5 сигналов в секунду.
- При 220 В - 6-10 в секунду.
- При 380 В - 12-20 в секунду.
