Оригинальный прибор
Назначение прибора для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1:
Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1 предназначен для проверки напряжения аккумуляторных батарей (АБ) при толчковых токах согласно п. 33.2 СТО 34.01-23.1-001-2017 «Объем и нормы испытаний электрооборудования».
Прибор выполняет следующие операции:
- Измерение напряжения АБ на холостом ходу;
- Нагружение АБ током предварительно установленной силы длительностью 0,3 с;
- Измерение напряжения АБ под нагрузкой;
- Вычисление разности напряжений (просадки).
Описание прибора для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1:

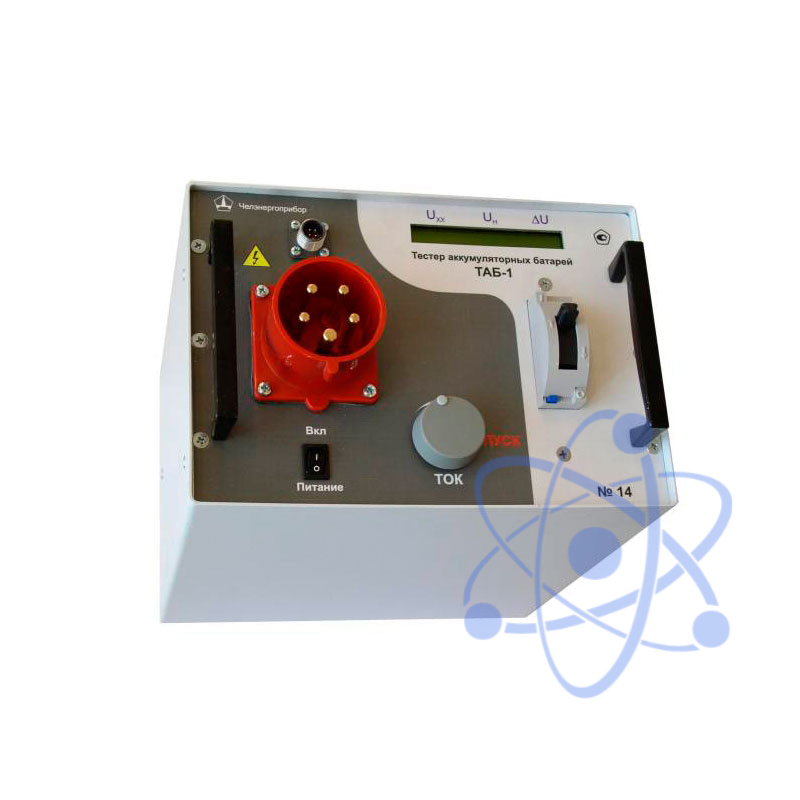

Прибор имеет встроенный знакосинтезирующий жидкокристаллический индикатор (дисплей), на котором отображаются ток нагрузки и результаты измерений в численном виде.
Управление установкой тока и запуском процесса нагружения в приборе ТАБ-1 осуществляется рукояткой энкодера, установленного на лицевой панели.
Прибор питается от испытываемой аккумуляторной батареи постоянным током напряжением (220 +10/-40) В.
