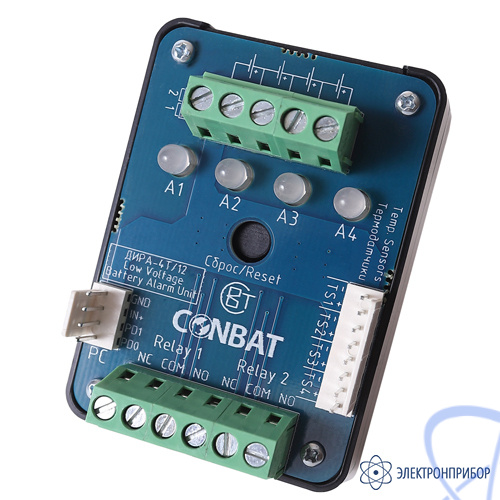

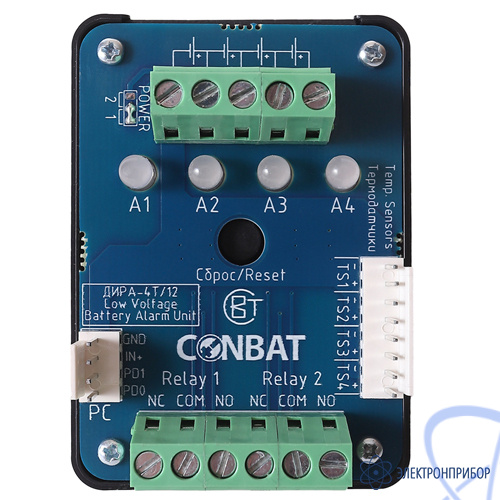

ДИРА-4T/12 — датчик индикации разряда (мониторинга) аккумулятора

Производитель

Гарантия

24 мес

Артикул

82215

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение датчика индикации разряда (мониторинга) аккумулятора ДИРА-4T/12:

Датчики серии ДИРА предназначены для удаленного мониторинга состояния стационарных свинцово-кислотных аккумуляторных батарей (АБ). Они контролируют напряжение и температуру на клеммах аккумуляторов, регистрируют изменения и информируют о критических состояниях (низкое/высокое напряжение, перегрев или переохлаждение).

Основные функции датчика индикации разряда (мониторинга) аккумулятора ДИРА-4T/12:

контроль напряжения и температуры на 1–4 аккумуляторах;
индикация состояния через светодиоды (зеленый — норма, изменение цвета — авария);
возможность подключения к системам дистанционного контроля через интерфейс RS-485 (опция Modbus);
настройка пороговых значений напряжения и температуры.

Принцип работы датчика индикации разряда (мониторинга) аккумулятора ДИРА-4T/12:

Устройство сравнивает текущие значения напряжения и температуры с заданными порогами. При выходе за пределы допустимых значений датчик меняет цвет светодиода и передает сигнал через релейные выходы или интерфейс RS-485.

Преимущества датчика индикации разряда (мониторинга) аккумулятора ДИРА-4T/12:

удобный мониторинг состояния АБ;
защита от переполюсовки и перегрева;
возможность настройки 4 уровней индикации заряда;
долговременный режим работы.

Технические характеристики датчика индикации разряда (мониторинга) аккумулятора ДИРА-4T/12:

Параметр	ДИРА-4T/12	ДИРА-4T/6
Схема работы устройства	цифровая	цифровая
Номинальное рабочее напряжение, В	12	6
Диапазон измерения напряжения, В	5÷16	4÷12
Относительная погрешность, В	1 %	1 %
Диапазон измерения температуры, ˚С	1÷80	1÷80
Абсолютная погрешность, ˚С	0,5	0,5
Количество измерительных каналов напряжения, штук	4	4
Кол-во одновременно подключаемых аккумуляторов, штук	1, 2, 3 или 4 (собранные в группу)	1, 2, 3 или 4 (собранные в группу)
Авария по высокому напряжению (диапазон) В	6÷16	5÷12
Авария по низкому напряжению (диапазон) В	5÷15	4÷11
Количество температурных датчиков, штук	4	4
Авария по высокой температуре (диапазон), ˚С	6÷16	5÷12
Авария по низкой температуре (диапазон), ˚С	5÷15	4÷11
Количество реле, штук	2	2
Ток коммутации, мА	400	400
Программное обеспечение для настройки	есть	есть
Интерфейс подключения	RS-485	RS-485
Протокол Modbus	опция	опция
Таймер срабатывания (диапазон), с	5÷15	5÷15
Режим индикации заряда при питании от 1 АБ	есть	есть
Защита от переполюсовки	есть	есть
Потребляемый ток, мА	12	12
Режим работы	постоянный долговременный	постоянный долговременный
Климатическое исполнение по ГОСТ 15150-69	УХЛ 3.1	УХЛ 3.1

№	Наименование	Количество
1	Датчик индикации разряда (мониторинга) аккумулятора ДИРА-4T/12	1
2	Руководство по эксплуатации	1
3	Индивидуальная или групповая упаковка	1

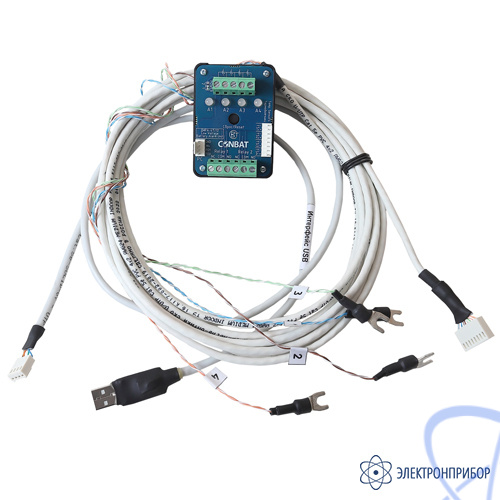

Дополнительная комплектация ДИРА-4T/12

(Поставляется за отдельную плату)

№	Наименование
1	Интерфейс USB с гальванической развязкой (BS-USB-UART-1)

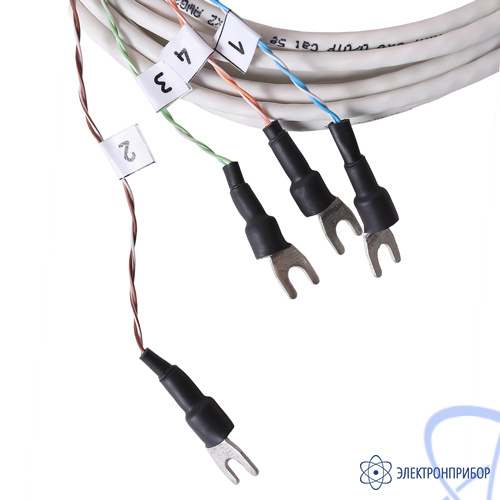

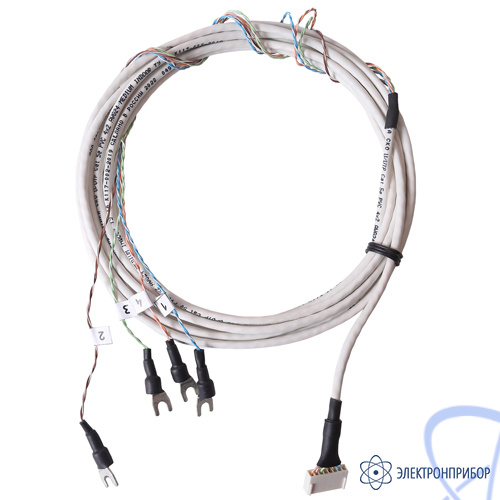

2	Комплекты выносных термодатчиков длиной 2 м, 3 м, 4 м, 5 м (BS-TMP-2, BS-TMP-3, BS-TMP-4, BS-TMP-5)
