Назначение комплексной системы мониторинга и диагностики состояния силовых трансформаторов TDM P-034 (3)

Модификация системы TDM P-034 (3) предназначена для контроля изоляции трансформатора с 3 вводами.

Модификация системы TDM P-034 (3) включает три модуля:

мониторинга и контроля общих параметров M0;
контроля вводов M3;
регистрации и анализа частич-ных разрядов M4.

Назначение комплексной системы мониторинга и диагностики состояния силовых трансформаторов TDM

Система мониторинга и диагностики технического состояния трансформаторного оборудования «TDM» (Tranоformer Diagnostics Monitor) предназначена для организации непрерывной диагностики, защиты и комплексного контроля состояния силовых трансформаторов в режиме постоянного мониторинга.

Для формирования комплексного заключения о техническом состоянии силового трансформатора система TDM анализирует состояние различных подсистем и элементов трансформатора (в зависимости от комплекта поставки).

Технические характеристики системы TDM

Параметр	Значение
Основные технические данные
Тип системы	стационарная, модульная
Количество контролируемых вводов трансформатора	3
Рабочее напряжение вводов контролируемого трансформатора	(35-750)кВ
Порты внешней связи системы	RS-485; USB; Ethernet; (4-20)mA
Параметры надежности системы TDM
Для всех модулей наработка на отказ	не менее 10000 ч
Ремонтопригодность модулей должна обеспечивать среднее время восстановления отказа	не более 3 часов при агрегатном принципе обслуживания
Любые отказы в системе «TDM» не приводят к выходу из строя первичных преобразователей (аналоговых и релейных), потере информации с функционирующих устройств и формированию ложных сигналов. Любые отказы в первичных преобразователях (датчиках) не приводят к отказу системы «TDM», а также формированию ложных сигналов. Несанкционированное снятие первичного питания не приводит к потере накопленной информации. Система «TDM» восстанавливает работоспособность после снятия первичного питания и последующего включения первичного питания.
Условия эксплуатации системы TDM
Допустимый диапазон температур эксплуатации системы	от -40°С до +50°С.
Относительная влажность воздуха при температуре +25°С, без конденсации влаги	до 95±2%.
Эксплуатация TDM	в атмосфере без агрессивных сред
Условия эксплуатации для АРМ («TDM-Monitor» (ПО))	сухие отапливаемые помещения при температуре окружающей среды от плюс 15°С до +35°С, относительной влажности не выше 90% и атмосферном давлении (84-106,5 )кПа.

№	Наименование	Количество

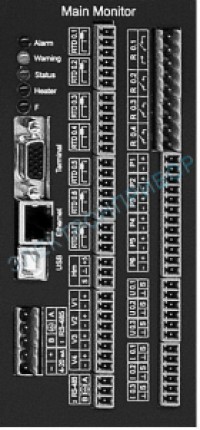

1	M0 - главный модуль системы мониторинга	1
2	M3 - модуль контроля состояния 6 вводов трансформатора	1

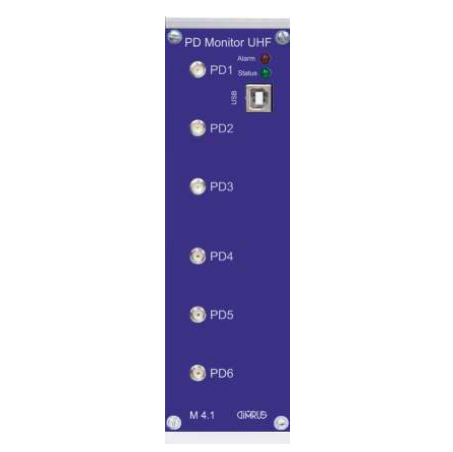

3	M4 - модуль регистрации и анализа частичных разрядов во вводах и в изоляции обмоток трансформатора	1
4	Кабели	1
5	Датчик DB-2	3
6	Датчик температуры	1

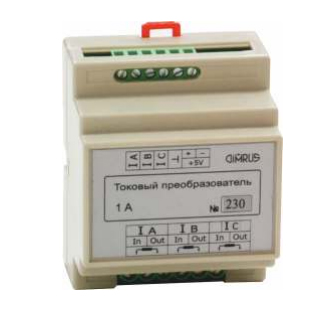

7	Датчик тока	1
