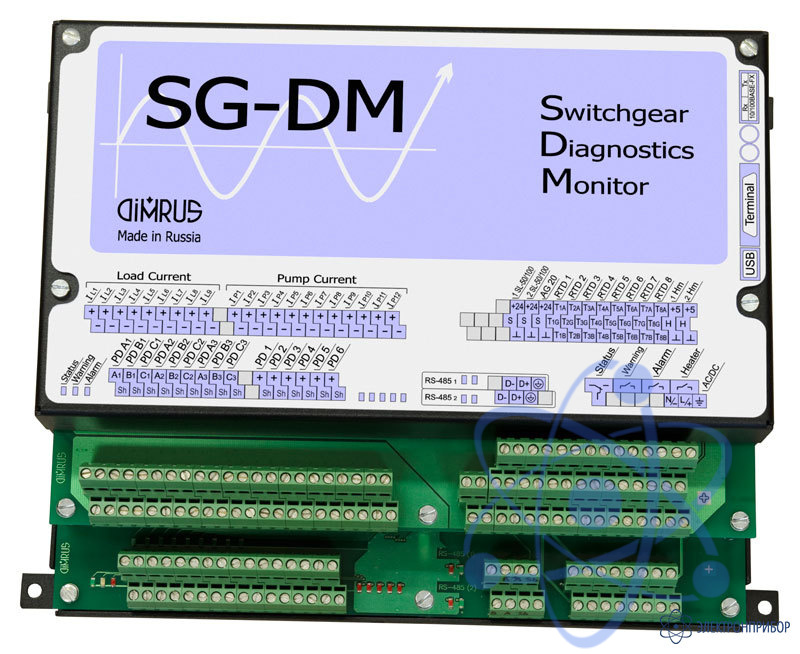

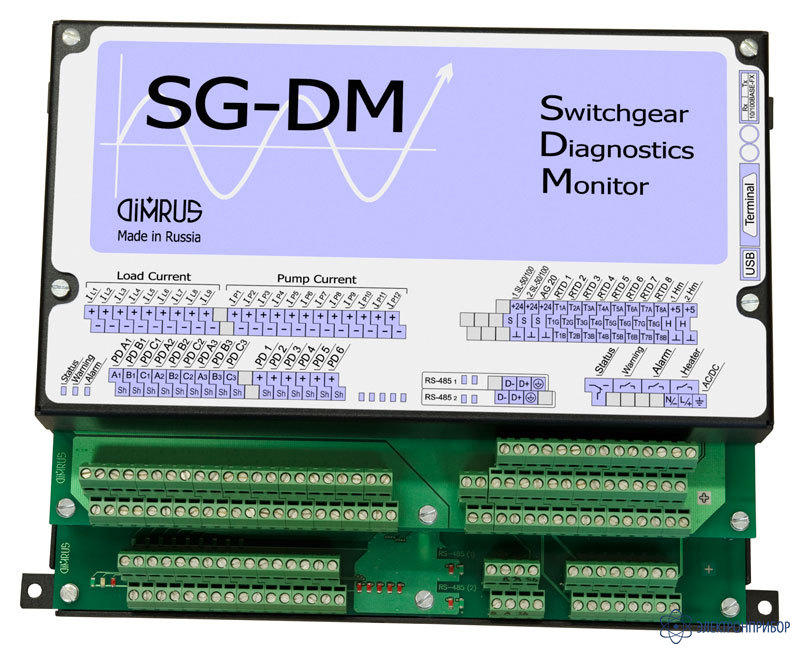

Назначение системы SG-DM:
Система диагностического мониторинга ячеек КРУ и подключенного оборудования SG-DM предназначена для оценки технического состояния и диагностики дефектов 14 ячеек КРУ и отходящих кабельных линий.
Система может быть использована для диагностики состояния ячеек КРУ с рабочим напряжением 6 кВ и выше. Если предполагается организация мониторинга КРУ с несколькими системами шин, то для каждой необходимо использовать отдельный прибор SG-DM.
При помощи технических и программных средств системы мониторинга SG-DM осуществляется реализация следующих параметров и методов диагностики КРУ:
- Определение остаточного коммутационного ресурса фидерного, секционного и 12 распределительных ячеек секции КРУ. Оценка производится на основании фиксации суммарной мощности, отключенной выключателем.
- Определение технического состояния элементов механического привода 14 контролируемых выключателей. Данный параметр выявляется на основании анализа кривой изменения тока управления при включении и отключении каждого выключателя.
- Контроль состояния изоляции шин КРУ, выключателей, подключенных кабельных линий, а также запитанного от КРУ высоковольтного оборудования (электродвигатели, трансформаторы), по уровню и распределению частичных разрядов в изоляции. Наиболее сложной проблемой при этом является отстройка от внешних помех и выявление места возникновения дефектов изоляции в объектах, расположенных рядом. Получение экспертных заключений о типе и месте возникновения дефектов производится при помощи встроенной в прибор экспертной программы PD-Expert.
В максимальной конфигурации системы мониторинга SG-DM на оборудовании контролируемой секции КРУ монтируется до 36 первичных датчиков различного назначения – потребляемых токов, токов управления и датчиков частичных разрядов.
Система мониторинга SG-DM монтируется в помещении КРУ рядом с контролируемым оборудованием. Без использования системы подогрева система может работать при температурах до - 40 градусов.
