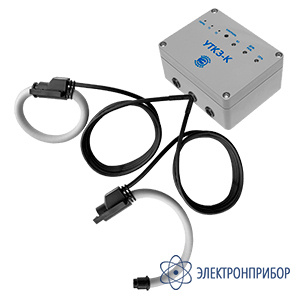

УТКЗ-К — указатель прохождения тока короткого замыкания

Производитель

Артикул

43293

В наличии на центральном складе 3 шт.

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание указателя прохождения тока короткого замыкания УТКЗ-К:

УТКЗ-К — указатель прохождения тока короткого замыкания для кабельных линий высокого напряжения в котором в качестве датчиков тока используются разъемные датчики. УТКЗ-К осуществляет измерение токов, протекающих по 2-м фазам контролируемой линии. Переход в режим КЗ (срабатывание) из «дежурного» режима происходит в случае если среднеквадратичное значение тока за 50 мс в любой из фаз линии превышает уровень срабатывания. Далее в течение 5 с УТКЗ-К ожидает отключения линии:

Если питание УТКЗ-К осуществляется от обслуживаемого присоединения (метод возврата — по напряжению) отключение линии фиксируется по факту падения напряжения питания УТКЗ-К ниже уровня 25В;
Если питание УТКЗ-К осуществляется от другой линии (метод возврата — по току), отключение линии фиксируется по факту падения тока в линии до минимального значения.

Если отключения не произошло, это воспринимается как ложное срабатывание, и УТКЗ-К возвращается в «дежурный» режим. Если произошло отключение, УТКЗ-К остается в состоянии КЗ. Возврат из режима КЗ в «дежурный» режим происходит автоматически через 25 с после включения линии при условии, что за это время не было бросков тока, превышающих уровень срабатывания.

Технические характеристики указателя прохождения тока короткого замыкания УТКЗ-К:

Параметр	Значение
Сигнализация «дежурного» режима:	- непрерывное свечение 2-цветного светодиода «СЕТЬ», цвет зелёный; - замкнутые контакты «COM» и «NC» на клеммах «КОНТРОЛЬ ТМ»; - свечение светодиода «ДЕЖ РЕЖ» при нажатии кнопки «КОНТРОЛЬ».
Сигнализация режима КЗ:	- мигание 2-цветного светодиода «СЕТЬ» с частотой 1 Гц, цвет зеленый; - замкнутые контакты «COM» и «NO» на клеммах «КОНТРОЛЬ ТМ»; - свечение светодиода «КЗ» при нажатии кнопки «КОНТРОЛЬ».
Сигнализация обрыва датчика тока	мигание 2-цветного светодиода «СЕТЬ» с частотой 20 Гц, цвет зеленый
Сигнализация превышения максимального напряжения питания	непрерывное свечение 2-цветного светодиода «СЕТЬ», цвет красный.
Возврат в «дежурный» режим	- по напряжению; - по току. - по таймеру. - по нажатию кнопки «Сброс» (ручной возврат).
Напряжение переменного (постоянного) тока коммутируемое контактами «КОНТРОЛЬ ТМ», В, не более	250 (220)
Переменный (постоянный) ток, коммутируемый контактами «КОНТРОЛЬ ТМ», А, не более	1,0
Мощность переменного (постоянного) тока, коммутируемая контактами «КОНТРОЛЬ ТМ», Вт (ВА), не более	30 (62,5)
Уровень срабатывания, диапазон 1 (диапазон 2), А	от 100 до 1500, шаг 100 (от 10 до 150, шаг 10)
Минимальное значение тока в жиле кабеля, диапазон 1 (диапазон 2), А	30 (3,0)
Минимальная длительность импульса тока КЗ (T1), мс	50
Максимальное время на отключение сети (T2), с	5
13. Время автоматического возврата в дежурный режим после появления питания УТКЗ (T3), с	5
Время автоматического возврата в дежурный режим после КЗ (T4), ч	1, 6, 12, 24
Время блокировки КЗ при длительном сигнале КЗ (T5), с	5
Время возможности фиксации КЗ после отключения питания УТКЗ (T6) с, не менее	1
Время возможности контроля состояния УТКЗ после отключения питания (T7), суток (при длительности нажатия кнопки «Контроль» не более 1с и количестве нажатий не более 6) , не менее	3
Диапазон напряжения питающей сети переменного тока	25 — 264
Электрическая прочность изоляции датчика тока, В	1000
Диапазон рабочих температур, oС	от -40 до +40
Мощность, потребляемая от сети переменного тока 220В, 50 Гц , ВА, не более	10
Диаметр жилы с изоляцией после разделки кабеля под установку датчика тока, мм, не более	40
Габаритные размеры с упаковкой, мм, не более	220 х 220 х 65
Масса с упаковкой, кг	0,6
Время непрерывной работы изделия в рабочих условиях при сохранении своих технических характеристик	не ограничено

№	Наименование	Количество
1	Указатель прохождения тока короткого замыкания УТКЗ-К	1
2	Разъемный датчик тока	2
3	Предохранитель 0,25А х 250В, 5,2мм х 20мм	1
4	Зажим винтовой 1,0 - 2,5 мм²	4
5	Кабельная стяжка	2
6	Винт М4х20	4
7	Гайка М4	4
8	Шайба ⌀4	4
9	Уплотнитель корпуса	1
10	Руководство по эксплуатации	1
11	Упаковка	1

УТКЗ-К — указатель прохождения тока короткого замыкания
